SP18P-L 维修手册 3.1 各种传感器的动作确认 Page 3-4 5. 将伺服开关置于 OFF (O) 。 6. 打开前面安全盖。 7. 请拿住手柄，将照相机装置移动到基板上 方的位置。 8. 按 [ 输入确认 ] 。 ∗ 将显示 < 输入确认 > 的一览画面。 下一页 OFF ( ) ON ( ) S E RVO EJP1A-M a-0001 8 EJP1A-C-MMA03- A01-00 EJP1A-057P 手…
SP18P-L
维修手册
3.1
各种传感器的动作确认
Page 3-3
1.
动作确认
首先，请进行识别装置的基板检测传感器的动作确认。
∗
请使用生产基板。
1.
按主菜单的
。
•
将显示
<
机器调整菜单
>
画面。
2.
原点复归结束后，按操作面板的
UNLOCK
+
[
搬送动作
]
。
•
将显示
<
基板搬送
>
画面。
3.
按操作面板的
UNLOCK
+
[
搬入
]
。
•
请搬入基板。
4.
按功能键的
。
•
将返回
<
机器调整菜单
>
画面。
下一页
EJP1A-C-MMA03-A01-00
EJP1A-Ho-0002
1
EJP1A-Ma-0001
2
EJP1A-Ma-0003
3
4
SP18P-L
维修手册
3.1
各种传感器的动作确认
Page 3-4

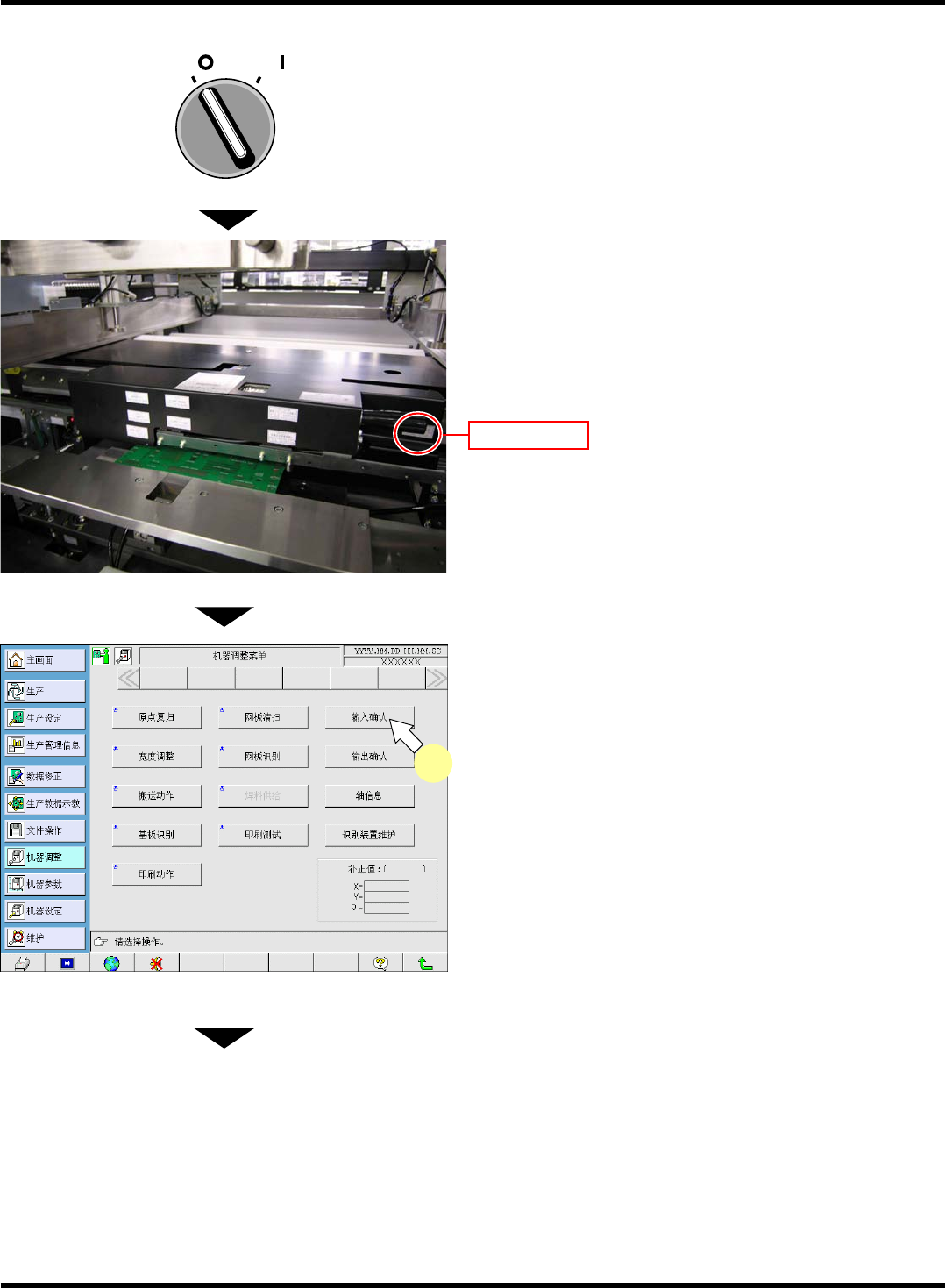

5.
将伺服开关置于
OFF (O)
。
6.
打开前面安全盖。
7.
请拿住手柄，将照相机装置移动到基板上
方的位置。
8.
按
[
输入确认
]
。
∗
将显示
<
输入确认
>
的一览画面。
下一页
OFF ( )
ON ( )
SERVO
EJP1A-Ma-0001
8
EJP1A-C-MMA03-A01-00
EJP1A-057P
手柄
SP18P-L
维修手册
3.1
各种传感器的动作确认
Page 3-5

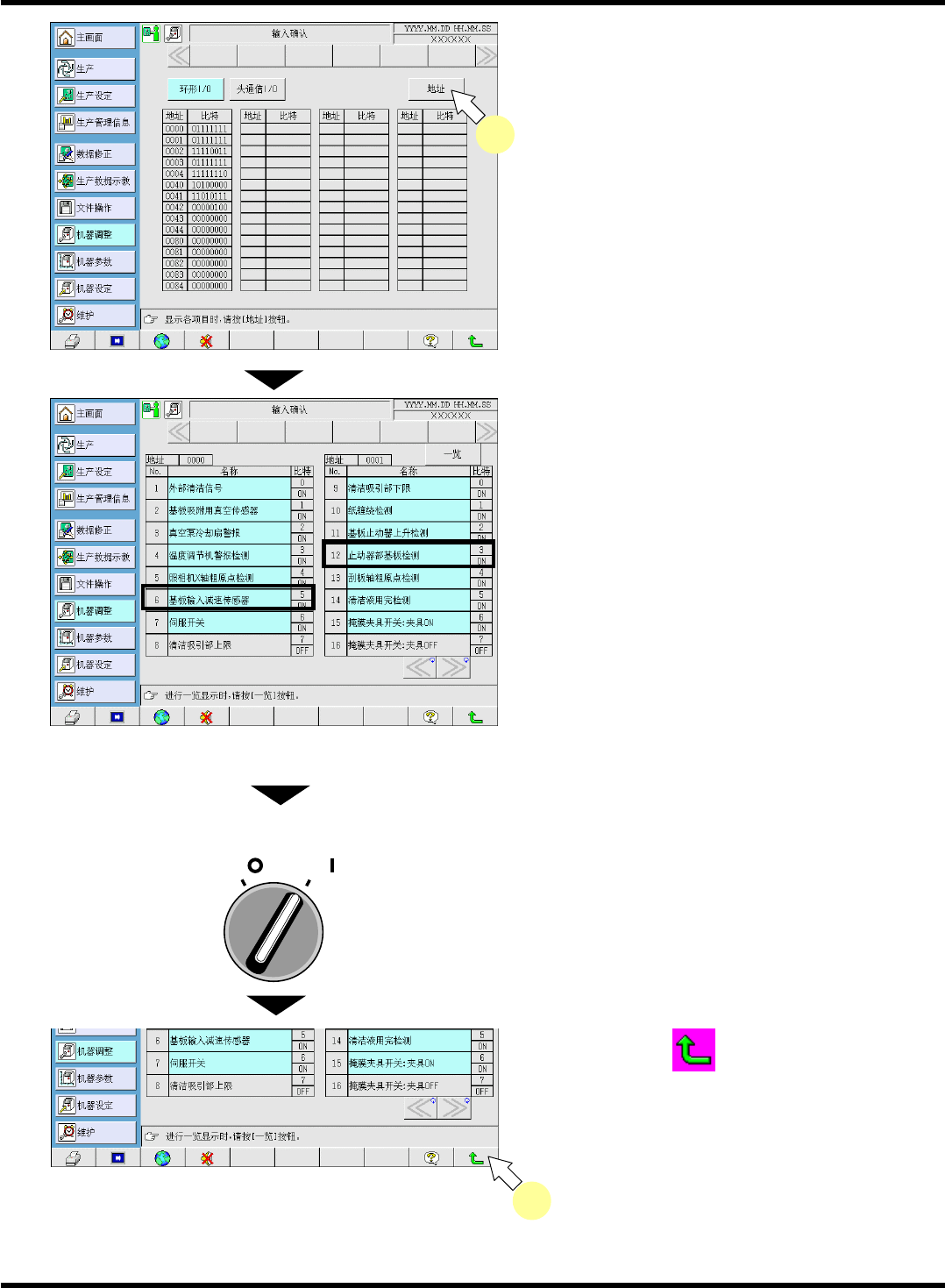

9.
按
[
地址
]
。
∗
将显示
<
输入确认
>
的地址画面。
10.
确认输入。
∗
请确认
‘
基板搬入减速传感器
’
和
‘
止动器部基板
检测
’
是否已切换为
“ON (
反转
)”
。
•
传感器感应出支撑时，将基板定位数据支撑行
程设定为
“
有
(
大
)”
。
设定切口量。将止动器挪到不会感应出支撑的
位置。
∗
请确认传感器是否不感应出支撑。
11.
在
<
输入确认
>
的地址画面上同样地确认
基板检测
(
左
)
、基板检测
(
右
)
。
12.
关闭前面安全盖。
13.
伺服开关设为
ON ( I )
。
14.
按功能键的
。
•
将返回
<
机器调整菜单
>
画面。
O
FF ( )
ON (
)
SERVO
EJP1A-C-MMA03-A01-00
EJP1A-Ma-0009
9
EJP1A-Ma-0010
EJP1A-Ma-0010
14
