SP18P-L
维修手册
Page 3-1
3.
3.
机器条件调整
关于机器条件调整
在本章中，对本机的各种传感器的调整、零件更换、版本更新进行了说明。
各种传感器在出厂时都已经进行了设定，仅在不适合的时候进行调整。
即使按照步骤进行调整也不能恢复时，请与本公司联络。
本章的构成如下。
3.1
各种传感器的动作确认
对传送带的基板检测传感器、真空传感器、清扫溶剂用完传感器的灵敏度调整进行了说明。
3.2
系统版本更新
对系统的版本更新进行了说明。
EJP1A-C-MMA03-A00-00
SP18P-L
维修手册
3.1
各种传感器的动作确认
Page 3-2
3.
3.1
各种传感器的动作确认
3.1.1
基板检测传感器
基板检测传感器是检测传送带上是否存在基板的反射型传感器。识别装置有
2
处，搬送部有
2
处，
共有
4
处。

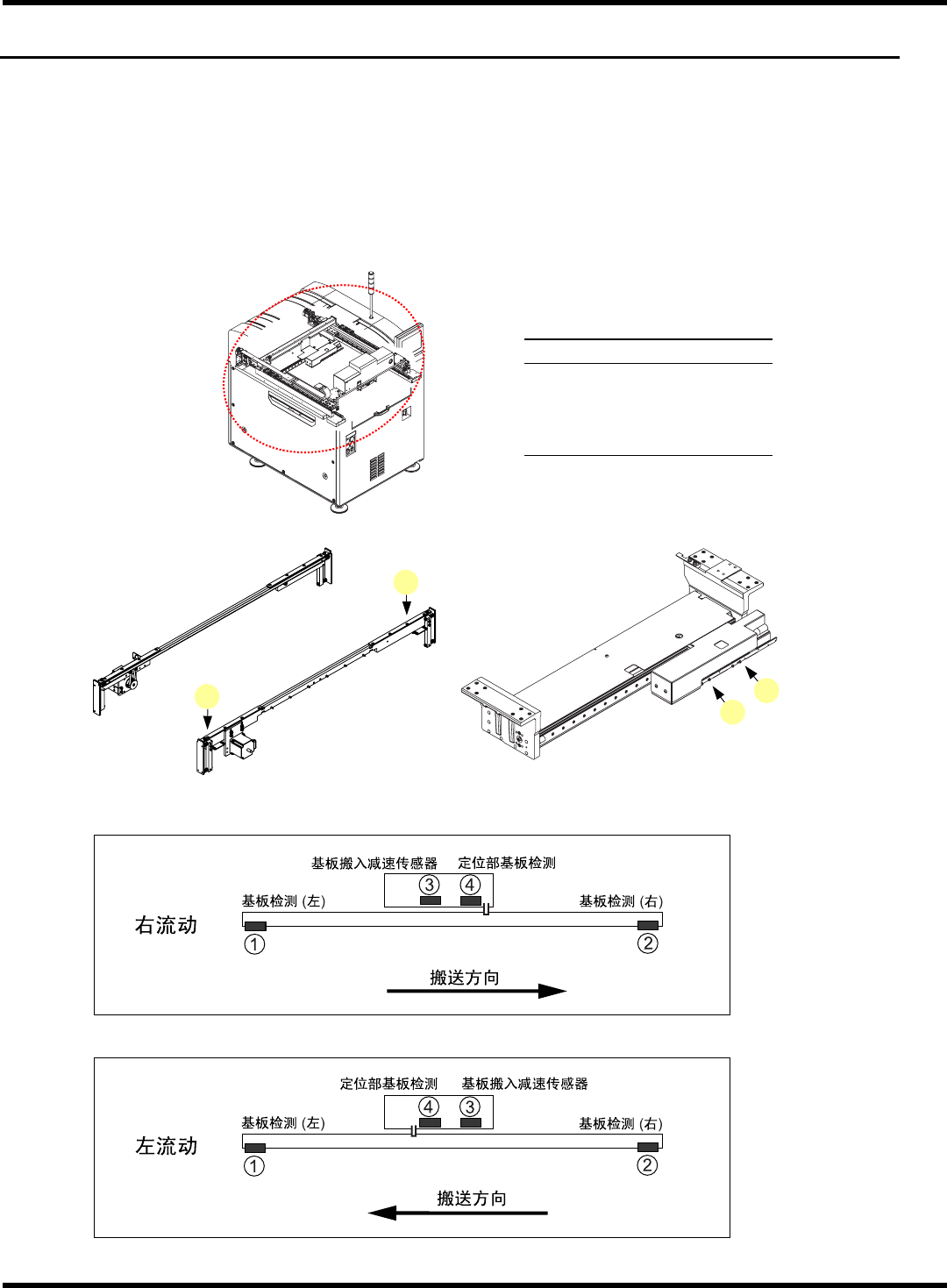

传感器设置位置
名称
基板检测
(
左
)
基板检测
(
右
)
基板搬入减速传感器
定位部基板检测
EJP1A-C-MMA03-A01-01
EJP1A-481C
EJP1A-429E
3
4
EJP1A-415E
EJP1A-462E
1
2
SP18P-L
维修手册
3.1
各种传感器的动作确认
Page 3-3

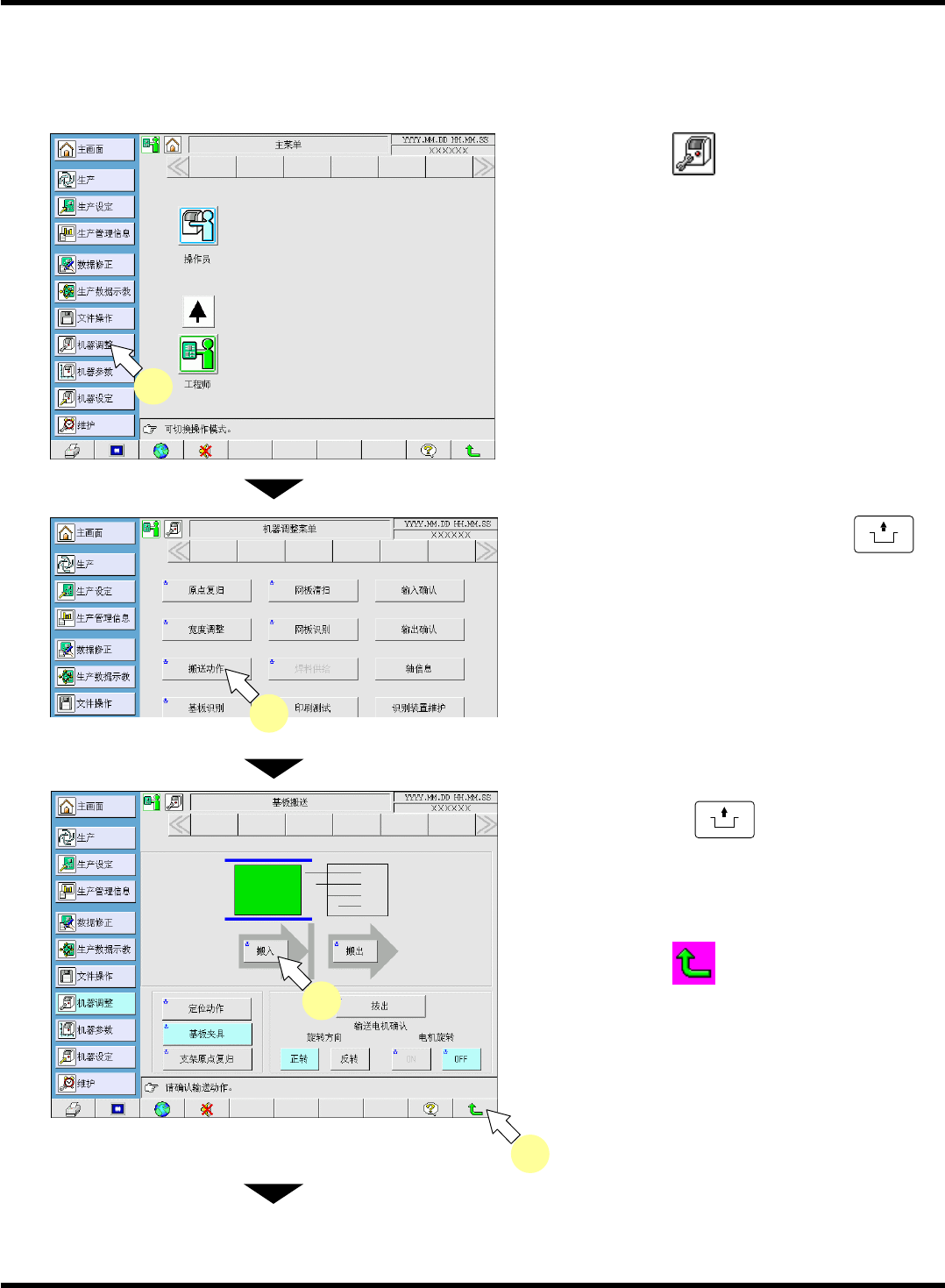

1.
动作确认
首先，请进行识别装置的基板检测传感器的动作确认。
∗
请使用生产基板。
1.
按主菜单的
。
•
将显示
<
机器调整菜单
>
画面。
2.
原点复归结束后，按操作面板的
UNLOCK
+
[
搬送动作
]
。
•
将显示
<
基板搬送
>
画面。
3.
按操作面板的
UNLOCK
+
[
搬入
]
。
•
请搬入基板。
4.
按功能键的
。
•
将返回
<
机器调整菜单
>
画面。
下一页
EJP1A-C-MMA03-A01-00
EJP1A-Ho-0002
1
EJP1A-Ma-0001
2
EJP1A-Ma-0003
3
4
