SP18P-L 维修手册 1.8 消耗零件更换 Page 1 -67 3. 拆卸蓄电池的连接器。 4. 拆卸蓄电池盒。 • 开前侧面板的螺丝 (2 处 ) ，拆卸蓄电池盒。 5. 更换蓄电池。 ∗ 新的蓄电池，请使用 BR-2/3 AC2P 或相等品。 • 从孔里 ( 箭头所示 ) 拔出蓄电池的电缆， 然后 拆 卸。 • 将连接器通过蓄电池盒 的孔，然后在盒里安装 新的蓄电池。 下一页 EJP1A- C-MMA01-A0 3-00 3 …

100%1 / 232
SP18P-L
维修手册
1.8
消耗零件更
换
Page 1-66
1.8.6 CPU
板蓄电池的更换
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
[
注意事项
]
1.
在
2
小时以内完成步骤
1 ~ 7
为止的作业。
2.
请注意勿使散热片先端部损伤电缆。
3.
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
、
端子的短路
;
弄错
、
的方向
加热到
100
C
以上
;
扔进火中。
施加压力使其变形
;
拆开
1.
将电源开关置于
OFF (O)
。
请将电源开关上锁。
2.
拆卸
CPU
板。
打开主体前面下部的盖，然后拆卸电缆。
拆卸固定
CPU
板的螺丝
(4
处
)
。
按下在板的上、下两处的杆上设置之按钮
(PRESS)
，同时往外推杆，将板拉出。
下一页
EJP1A-C-MMA01-A03-02
EJP1A-064P
CPU
板
EJP1A-065P
螺丝
螺丝
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-67
3.
拆卸蓄电池的连接器。
4.
拆卸蓄电池盒。
•
开前侧面板的螺丝
(2
处
)
，拆卸蓄电池盒。
5.
更换蓄电池。
∗
新的蓄电池，请使用
BR-2/3AC2P
或相等品。
•
从孔里
(
箭头所示
)
拔出蓄电池的电缆，然后拆
卸。
•
将连接器通过蓄电池盒的孔，然后在盒里安装
新的蓄电池。
下一页
EJP1A-C-MMA01-A03-00
3
连接器
蓄电池盒
螺丝
SP18P-L
维修手册
1.8
消耗零件更换

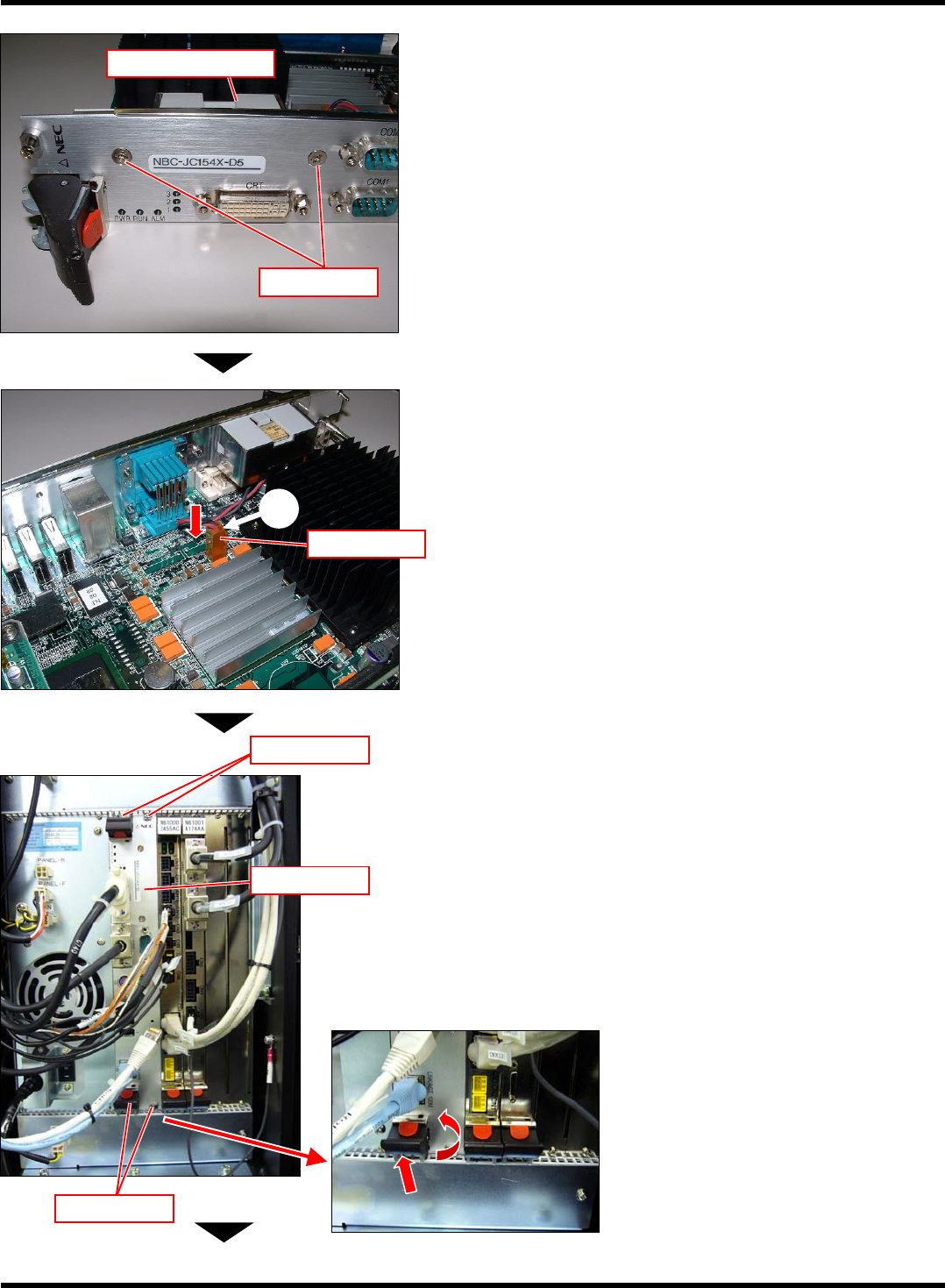

Page 1-68
6.
安装蓄电池。
•
更换后在面板上用螺丝固定蓄电池盒。
7.
连接蓄电池的连接器。
8.
安装
CPU
板。
•
将板插入，然后往内侧提起上、下两处的杆，
并固定。
•
用螺丝
(4
处
)
固定
CPU
板。
•
连接电缆。
下一页
EJP1A-C-MMA01-A03-00
连接器
7
蓄电池盒
螺丝
EJP1A-064P
CPU
板
EJP1A-065P
螺丝
螺丝
