2.3 (C01) Recognition Data
(C01_11) Lighting pattern

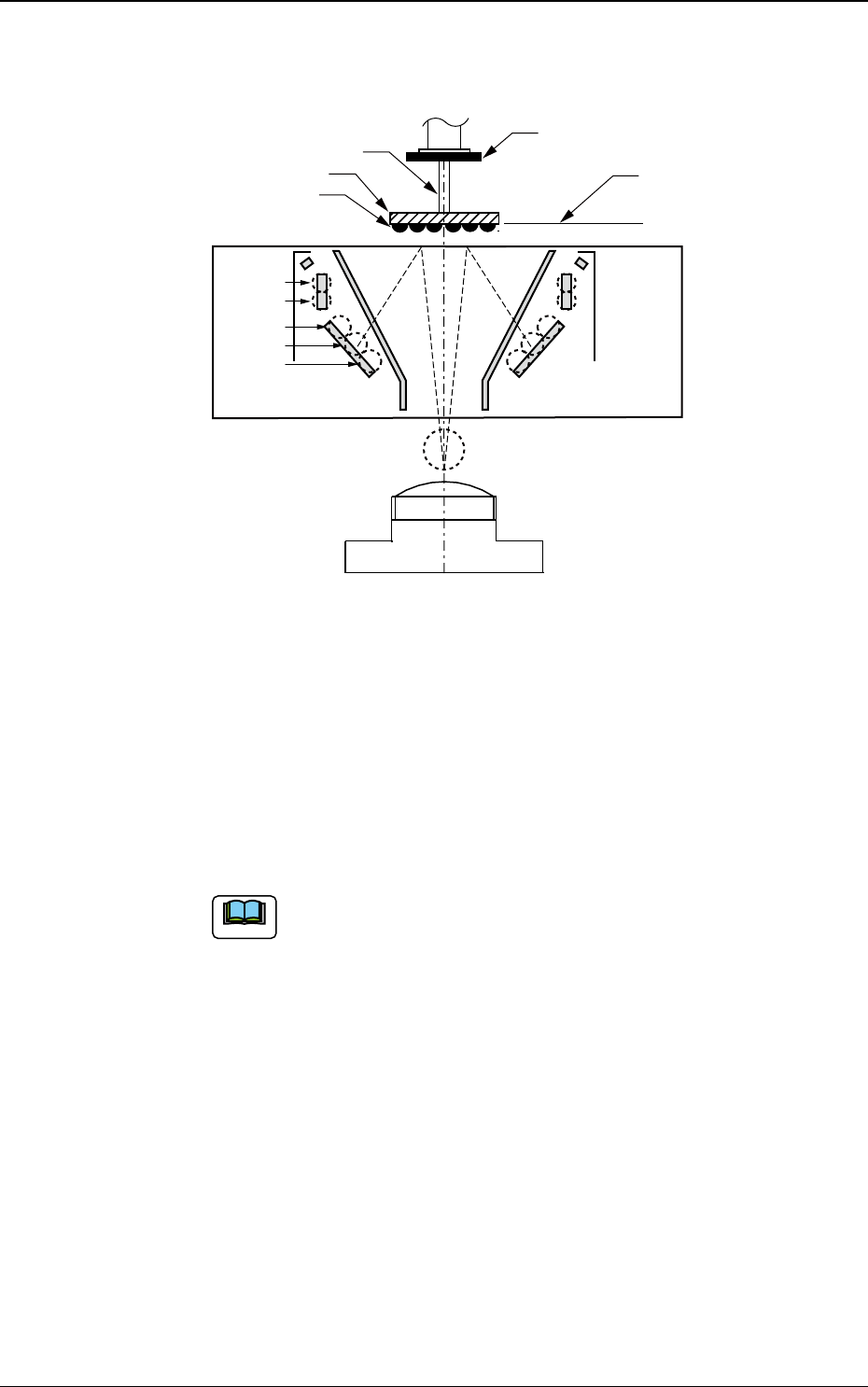

Einrichtung eines Beleuchtungsmusters für die Bauteilerkennung
Monokular
Ball
Bauteil (BGA)
Nozzle
Diffusionsplatte
Fokusierte Ebene
Bauteil-Erkennungskamera
(CCD-Kamera)
Front ltg 3-1
Front ltg 3-2
Front ltg 1-1
Front ltg 1-2
Front ltg 1-3
Front ltg 2 (Coax)
F6B74
•
Component shape :
Alle Bauteile können verwendet werden.
Wählen Sie eine der folgenden Optionen als Beleuchtungsmuster:
Auto :
Die Lichtmuster werden automatisch für alle Lichtquellen
eingerichtet
.
Manual :
Die Lichtmuster (EIN/AUS-Muster) können für alle
Lichtquellen individuell eingestellt werden.
Hinweis
(a) Wenn die Erkennung aufgrund falscher Beleuchtungsbedingungen
nicht korrekt durchgeführt werden kann, legen Sie geeignete
Beleuchtungsmuster für das ausgewählte Bauteil fest.
(b) Wenn im Textfeld „Back Ltg System“ die Option „Lighting
system“ ausgewählt ist, wird die Erkennung basierend auf dem
Erkennungsalgorithmus für das rückseitige Beleuchtungssystem
durchgeführt. Wenn im Textfeld „Back Ltg System“ die Option
„Front Ltg System“ ausgewählt ist, wird die Erkennung basierend auf
dem Erkennungsalgorithmus für das frontseitige Beleuchtungssystem
durchgeführt.
(c) Um einen Parameter einzurichten, wählen Sie „Manual“ im Textfeld
„Recog data set".
DEUKYX
2-80193-6100
2.3 (C01) Recognition Data
(1) Back ltg
Wenn „Manual“ im Textfeld „Lighting pattern“ ausgewählt ist, wählen
Sie eine der folgenden Optionen („Extinction“, „Standard“, „- 80%“,
„- 60%“, „- 40%“, „- 20%“, „+ 20%“, „+ 40%“, „+ 60%“ oder „+ 80%“) als
Beleuchtungsmuster für die Erkennung durch die rückseitige Beleuchtung.
(2) Front ltg 3 (Ring (Up))
Wenn „Manual“ im Textfeld „Lighting pattern“ ausgewählt ist, wählen
Sie eine der folgenden Optionen („Extinction“, „Standard“, „- 80%“,
„- 60%“, „- 40%“, „- 20%“, „+ 20%“, „+ 40%“, „+ 60%“ oder „+ 80%“)
als Beleuchtungsmuster für die obere Ringleuchte des frontseitigen
Beleuchtungssystems.
(4) Front ltg 2 (Coax)
Wenn „Manual“ im Textfeld „Lighting pattern“ ausgewählt ist, wählen
Sie eine der folgenden Optionen („Extinction“, „Standard“, „- 80%“,
„- 60%“, „- 40%“, „- 20%“, „+ 20%“, „+ 40%“, „+ 60%“ oder „+ 80%“)
als Beleuchtungsmuster für die koaxiale Leuchte des frontseitigen
Beleuchtungssystems.
(5) Front ltg 1 (Ring (Dn)))
Wenn „Manual“ im Textfeld „Lighting pattern“ ausgewählt ist, wählen
Sie eine der folgenden Optionen („Extinction“, „Standard“, „- 80%“,
„- 60%“, „- 40%“, „- 20%“, „+ 20%“, „+ 40%“, „+ 60%“ oder „+ 80%“)
als Beleuchtungsmuster für die untere Ringleuchte des frontseitigen
Beleuchtungssystems.
(1) Back ltg
(2) Front ltg 3-1(Ring (Up-Up))
(3) Front ltg 3-2(Ring (Up-Dn))
(4) Front ltg 2
(5) Front ltg 1-1(Ring (Dn-Up))
(6) Front ltg 1-2(Ring (DN-Mid))
(7) Front ltg 1-3(Ring (DN-DN))
DEUKYX
2-81193-6100
2.3 (C01) Recognition Data
(C01_12) Image capture method
Wählen Sie eine der folgenden Methoden, um ein Bild des aufgenommenen
Bauteils aufzunehmen.
Disable :
Es wird automatisch eine geeignete Methode
gewählt.
Single :
Das Bild des Bauteils wird in
Kameramittenposition aufgenommen.
Wenn das Bild aufgenommen wird, wird
die Höhenposition des Aufnehmerendes als
unwichtiges Element angesehen.
Single (Descent)
:
Das Bild des Bauteils wird in
Kameramittenposition aufgenommen.
Wenn das Bild aufgenommen wird, wird die
Höhenposition des Aufnehmerendes an einer
Position gehalten, die niedriger als die Unterseite
des linearen Messsensors ist.
Diese Option sollte ausgewählt werden, wenn
die Beleuchtung durch den linearen Messsensor
(Area-Arrays etc.) unterbrochen wird.
•
Component shape :
Alle Bauteile können verwendet werden.
(C01_13) FOVspecication
Ist eine hochauösende Kamera (Option) eingerichtet, wird festgelegt,
welche Kamera verwendet werden soll.
Automatic:
Wird dies ausgewählt, wird die entsprechende Kamera automatisch
festgelegt.
Standard:
Wird dies ausgewählt, wird die Standardkamera verwendet.
High Resolution:
Wird dies ausgewählt, wird die hochauösende Kamera verwendet.
•
Component shape :
Alle Bauteile können verwendet werden.
