1. Schritte für die Datenerstellung
(von vorhergehender Seite)
Schritt 5 Editieren der benutzerspezischen Component Library
Editieren Sie die Datensätze der benutzerdenierten Bibliothek anhand der
einzelnen Datenblätter.
Schritt 6 Speichern der benutzerspezischen Component Library
Wenn alle Datensätze editiert sind, speichern Sie die benutzerdenierte Bibliothek
im Netzwerkterminal.
Schritt 7 Versenden der benutzerspezischen Component Library
Versenden Sie die benutzerdenierte Bibliothek über das Netzwerkterminal an die
Hauptmaschine.
Step 8 Bauteilerkennungstest
Führen Sie einen Bauteilerkennungstest durch.
Ist das Ergebnis des Tests ok, ist der Test beendet.
EUKYX
4-3193-6100
2. Bestimmung der Bauteilform
2. Bestimmung der Bauteilform
Die Bestimmung muss durchgeführt werden, damit ähnlich geformte Bauteile in
der Standard-Component Library gesucht werden können.
Hinweis
Prüfen Sie, welche Bauteilform der des verwendeten Bauteils entspricht.
Wenn zum Zeitpunkt der Neuanlage eine Bauteilform angegeben wird, können
Daten leicht erstellt werden.
2.1 Schritte zur Bestimmung
(1) Prüfen Sie, ob das Bauteil Anschlüsse besitzt.
Area Array
Hat das Bauteil
Anschlüsse?
Nicht bedrahtete Bauteile
Bedrahtete Bauteile
Ja
Existieren runde Elektroden
(Lotperlen etc., in Matrix angeordnet)
auf der Bestückungs-
Oberfläche?
Ja
Nein
Nein
(Option)
F6D1
EUKYX
4-4193-6100
2.1 Schritte zur Bestimmung

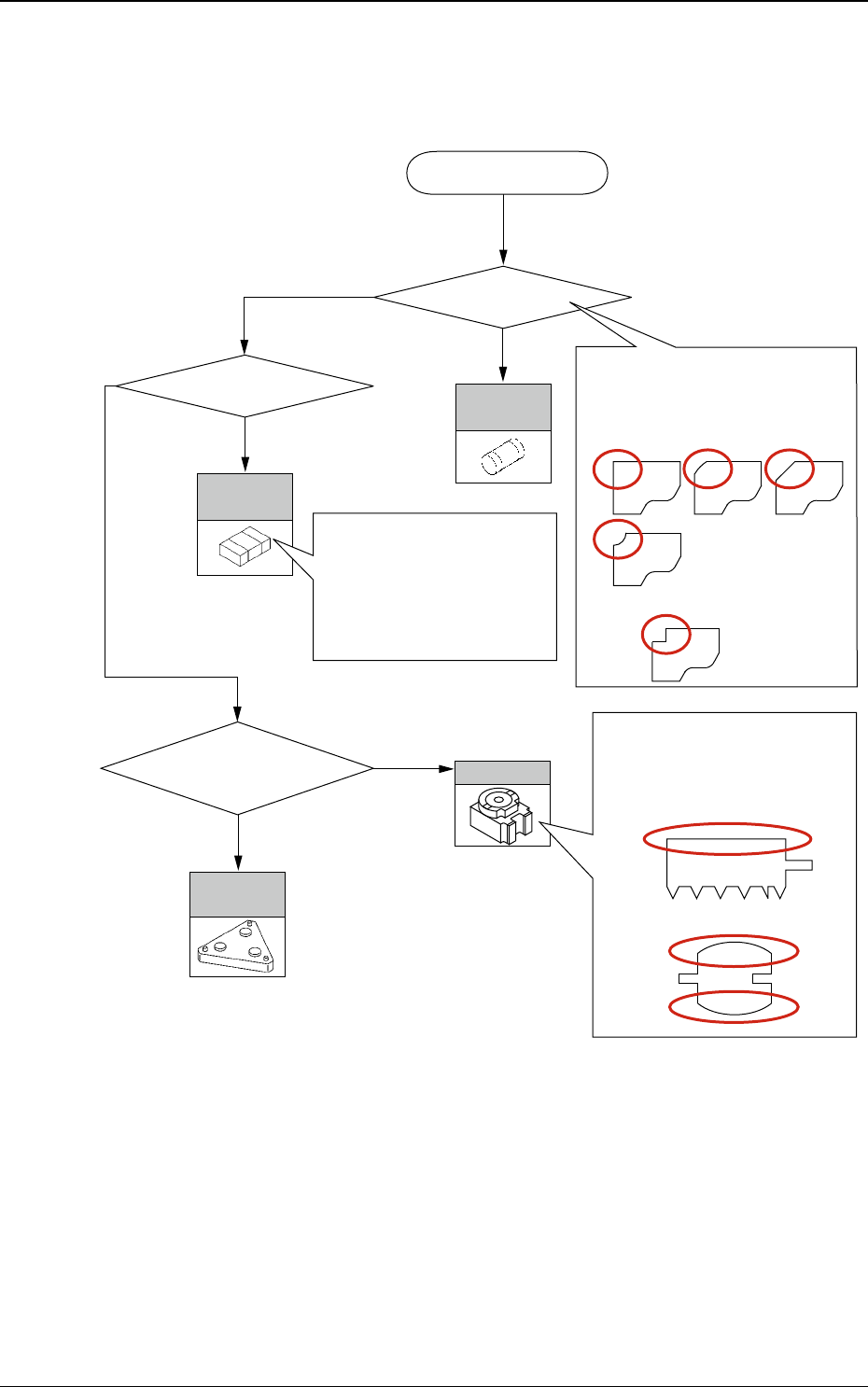

(2) Unterteilen Sie Bauteile in drei Gruppen - nicht bedrahtet, bedrahtet und
Area-Array. Folgen Sie dann dem Chart, um die Bauteilform festzulegen.
Nicht bedrahtete Bauteile
Haben die Bauteile
Seiten?
Ja
Rechteckige
Bauteile
Nein
Rechteckige Bauteile
Alle Bauteilkanten
müssen gerade Linien
ohne Ein- und
Ausbuchtungen bilden.
Drei Ecken können erkannt werden.
Nein
Haben die Bauteile
zylindrisch?
Zylindrische
Bauteile
Nicht bedrahtete Bauteile
Bedingung für Komplexe Bauteile
Drei Ecken können erkannt werden.
Erkennbare Ecken
Nicht erkennbare Ecken
Ja
Unregelmäßige
Andere
(Spezial)
Bedingung für Komplexe Bauteile
Mindestens 2 Kanten können
erkannt werden
Erkennbare Kante
Nicht erkannbare Kanten
Wird das Äußere
des Bauteils von vier
geraden Seiten
umschlossen?
Ja
Nein
F6D2
