DEUKYX 2-62 193-6100 2.2 (B01) Shape Data (B01_19) Group Position, Anzahl, Raster und Richtung müssen für dieselbe spezielle Typengruppe angegeben werden • Component shape : Special (1) T ype No. Richten Sie die Spezialt…
DEUKYX
2-61193-6100
(B01_17) Shape Data
Legen Sie die Anzahl der Typen und die Anzahl der Gruppen im zu
erkennenden Bereich fest.
•
Component shape :
Special
(1) # of types
Legen Sie die Anzahl der Typen im zu erkennenden Bereich fest.
•
Dateneingabebereich
:
1 bis 8
(2) # of groups
Legen Sie die Anzahl der Gruppen im zu erkennenden Bereich fest.
• Dateneingabebereich:
1 bis 8
(B01_18) Type

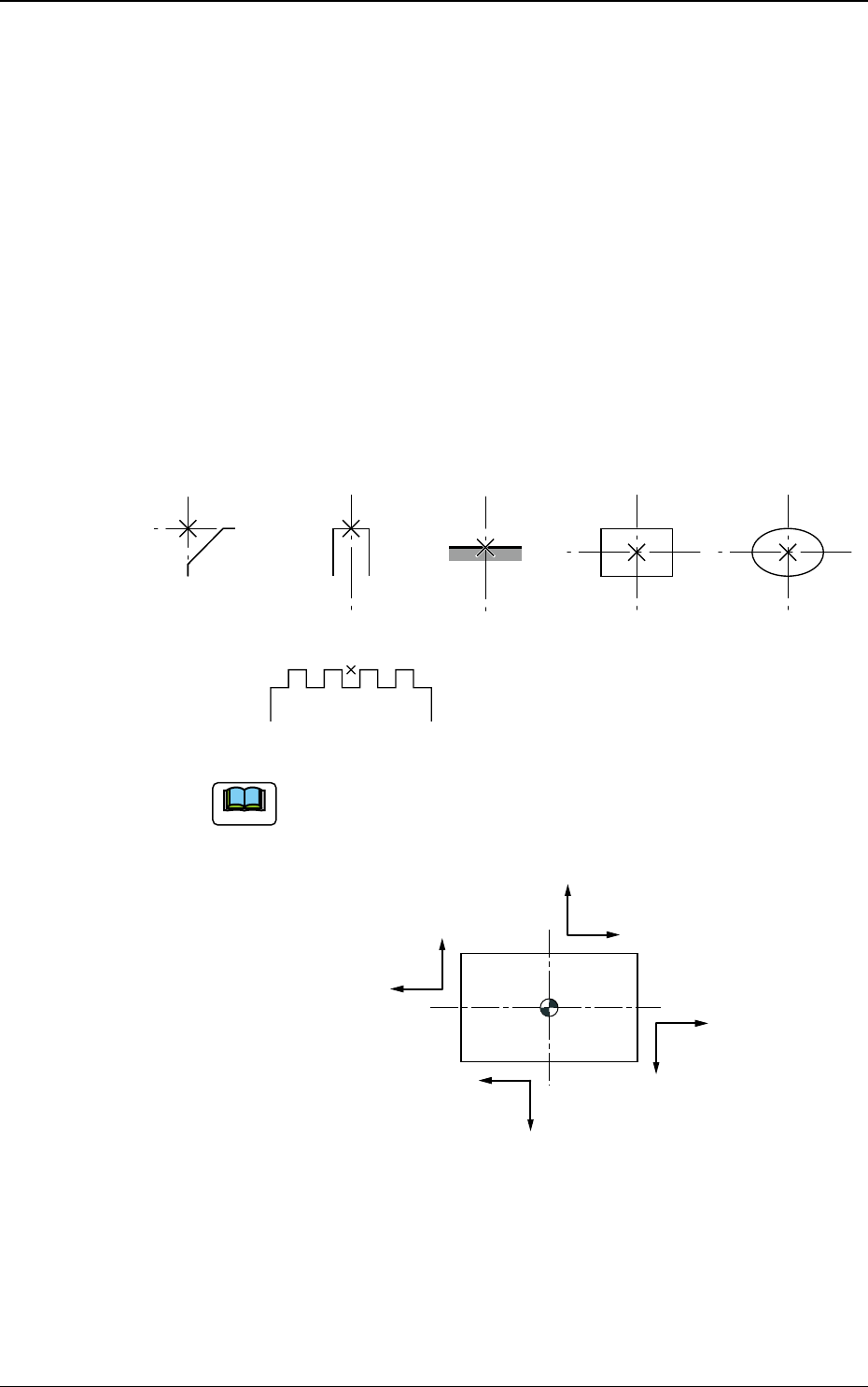

Form, Breite, Höhe, etc., müssen zur Denition des zu erkennenden Bereichs
vorgegeben werden.
Edge (Kante) Rectangle EllipseL-Form U-Form
W W
H
H
W
H
W
W
H
F6B62
•
Component shape :
Special
(1) Shape
Wählen Sie die Form des Bereichs, der erkannt werden soll.
(2) Width [mm]
Geben Sie die Breite des Bereichs, der erkannt werden soll, ein.
(3) Height [mm]
Geben Sie die Höhe des Bereichs, der erkannt werden soll, ein.
(4) Image
Wählen Sie eine der folgenden Optionen aus, um festzulegen, wie das Bild
des zu erkennenden Bereichs im Vergleich zur Umgebung aussehen soll.
Standard
:
Wählen Sie diese Option, wenn das aufgenommene Bild durch
die Erkennung mit der Frontbeleuchtung hell und durch die
Erkennung mit der Hintergrundbeleuchtung dunkel erscheint.
Reverse
:
Wählen Sie diese Option, wenn das aufgenommene Bild durch
die Erkennung mit der Frontbeleuchtung dunkel und durch die
Erkennung mit der Hintergrundbeleuchtung hell erscheint.
2.2 (B01) Shape Data
DEUKYX
2-62193-6100
2.2 (B01) Shape Data
(B01_19) Group
Position, Anzahl, Raster und Richtung müssen für dieselbe spezielle
Typengruppe angegeben werden
•
Component shape :
Special
(1) Type No.
Richten Sie die Spezialtyp-Daten-Nr. entsprechend der spezizierten Gruppe
ein.
(2) Posn
Latl Dir und Long Dir [mm]
Geben Sie die Position der Spezialgruppe vor.
Legen Sie die Positionskoordinaten vom Referenzposition aus fest, auf deren
Grundlage die Daten der Außenlänge angegeben werden.
Rectangle EllipseL-Form U-Form
Edge
F6B63
Hinweis
Das Koordinatensystem ist folgendermaßen deniert:
+ Long Dir
(
Senkrechte Richtung)
+ Latl Dir
(Waagerechte Richtung)
+ Latl Dir
+ Latl Dir
+ Latl Dir
+ Long Dir
+ Long Dir
+ Long Dir
F6B64
DEUKYX
2-63193-6100
2.2 (B01) Shape Data
(3) Counts [pcs.]
Geben Sie der Elemente der Spezialgruppe vor.
Counts (Elementeanzahl)
Component
F6B65
(4) Pitch [mm]
Geben Sie das Raster der Spezialgruppe vor.
Pitch
Component
F6B66

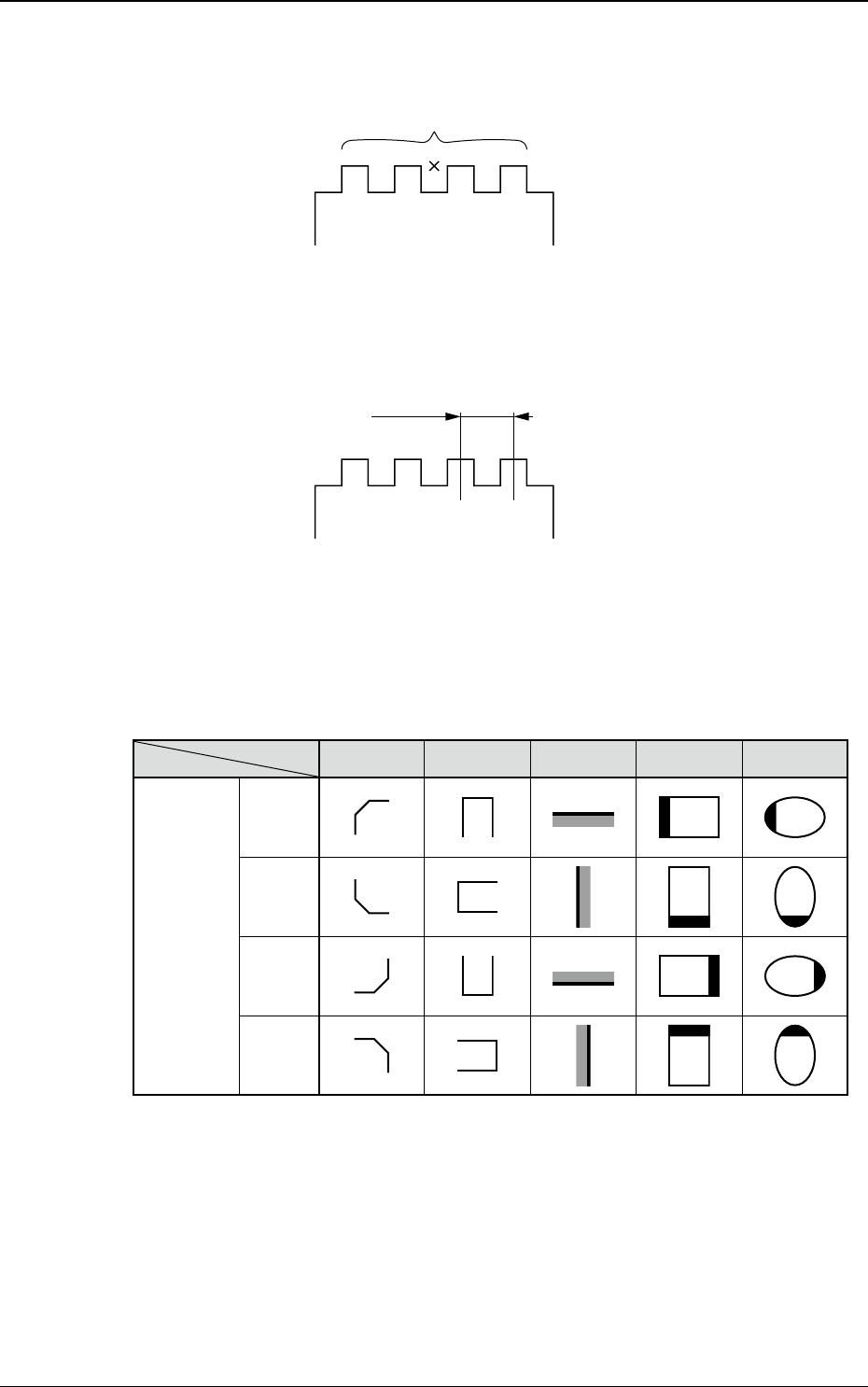

(5) Dir. [deg]
Geben Sie die Richtung (Winkel) der Spezialgruppe vor.
Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
