DEUKYX 2-29 193-6100 2.2 (B01) Shape Data (4) # of groups Geben Sie die Anzahl der Anschlussgruppen (gruppierte Anschlüsse) in das Textfeld ein. • Dateneingabebereich : 1 bis 8 Beispiel: In das textfeld “# of groups” wir…
DEUKYX
2-28193-6100
2.2 (B01) Shape Data
(2) Pitch [mm]
Geben Sie das Anschlussraster in das Textfeld ein.
Pitch
Benutzersicht der Zufuhrrichtung
F6B19
• Component Shape :
IC (Simple), Connector (Simple), und Other
Leaded (Simple)
(3) # of types
Geben Sie die Anschlussanzahl in das Textfeld ein.
Hat ein Bauteil unterschiedliche Anschlussbreiten und -Längen, geben Sie
die Anzahl der Typen in das Textfeld ein.
Parameter können in den Textfeldern „Width [mm]“, „Length [mm]“, „Full
Length [mm]“ und „Shape“ entsprechend der Anzahl an Typen eingeben
werden.
•
Dateneingabebereich
: 1 bis 4
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
DEUKYX
2-29193-6100
2.2 (B01) Shape Data
(4) # of groups
Geben Sie die Anzahl der Anschlussgruppen (gruppierte Anschlüsse) in das
Textfeld ein.
•
Dateneingabebereich
: 1 bis 8
Beispiel:
In das textfeld “# of groups” wird „2“ eingegeben.
Lead Group 1
Lead Group 2
Benutzersicht der Zufuhrrichtung
F6B20
• Component Shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex
(5) Extended setting
Wählen Sie „Enable“ oder „Disable“, um festzulegen, ob erweiterte Daten
verwendet werden sollen oder nicht.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple),
und Other Leaded (Complex)
Wird „Enable“ gewählt, können erweiterte Informationen, wie beispielsweise
fehlende Anschlüsse, vorgegeben werden.
Im Folgenden werden mögliche erweiterte Daten aufgeführt:
: Verfügbar
IC Connector Other Leaded
Simple Complex Simple Complex Simple Complex
Group Posn (Latl dir [mm]),
Group Posn (Long dir [mm])
-
-
-
Insp Condtn
Missing Lead Block #
-
-
-
# of Missing [pcs.], Start
DEUKYX
2-30193-6100
2.2 (B01) Shape Data

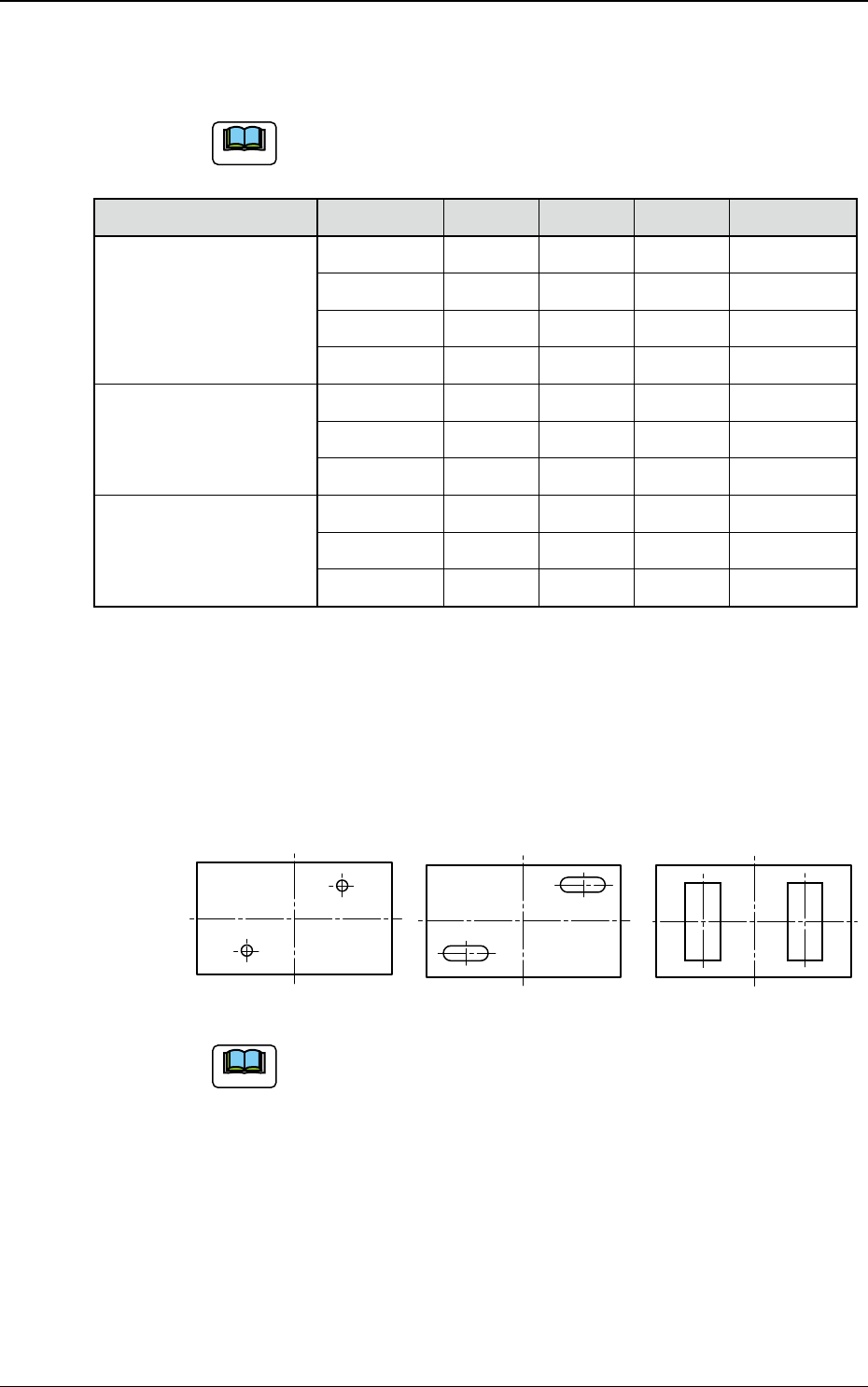

(B01_10) Lead Type
Geben Sie Parameter, wie Breite und Länge, der einzelnen Anschlüsse vor.
Hinweis
Die vorzugebenden Parameter unterscheiden sich aufgrund von
„Component shape“ und „Type“ des gewählten Bauteils wie folgt:
: Verfügbar
Component shape Lead Type Shape Width Length Full Length
IC (Simple)
IC (Complex)
Gull Wing -
-
J Bend -
Straight -
Leadless -
-
Connector (Simple)
Connector (Complex)
Standard -
-
Electd -
-
Others -
Other Leaded (Simple)
Other Leaded (Complex)
Standard -
-
Electd
-
Others -
(1) Shape
Wählen Sie für die Anschlussform eine der folgenden Optionen:
Round
: Wählen Sie dies bei runden Elektroden.
Ellipse
: Wählen Sie dies bei eliptischen Elektroden.
Rectangle
: Wählen Sie dies bei rechteckigen Elektroden.
Rectangle
Round
Ellipse
F6B21
Hinweis
(a) Wählen, wenn im Textfeld „Type“ „Electd“ angegeben ist.
(b) Wurde im Textfeld „Shape“ „Round“ oder „Ellipse“ angegeben,
prüfen Sie, ob folgende Voraussetzungen erfüllt sind.
•
Der zu spezizierende Anschluss muss insgesamt unabhängig
aussehen.
• Component Shape
:
Connector (Complex), Other Leaded (Complex)
