DEUKYX
2-31193-6100
2.2 (B01) Shape Data

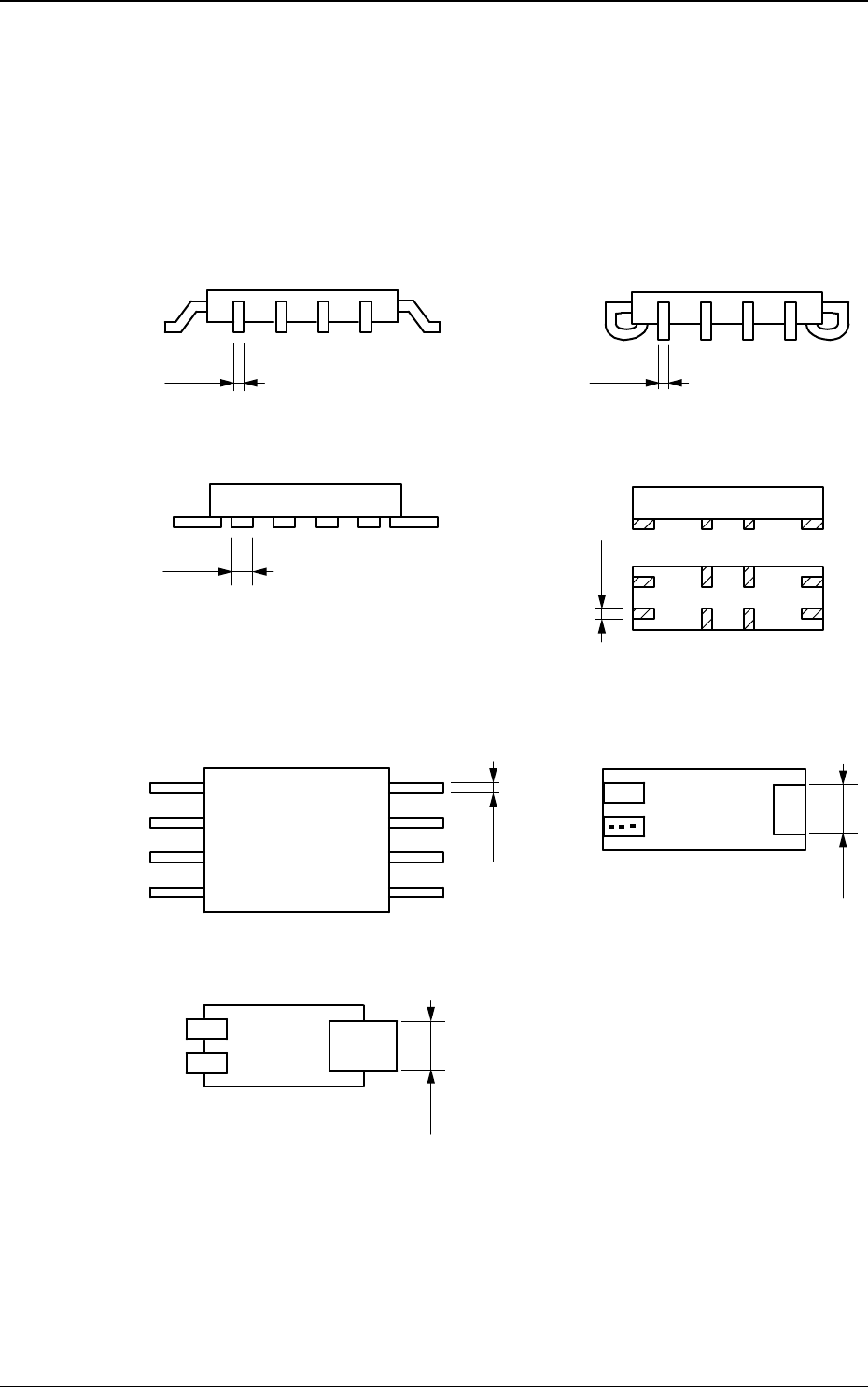

(2) Width [mm]
Geben Sie das Anschlussbreite in das Textfeld ein.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
Width
(Breite)
Width
Gull Wing J Bend
Straight
Width
Width
Standard
Electrode
Breite
Others
Width
Leadless
Connectors and Other Leaded Components
(Steckerleisten und andere bedrahtete Bauteile)
ICs
Width
F6B22
DEUKYX
2-32193-6100
2.2 (B01) Shape Data

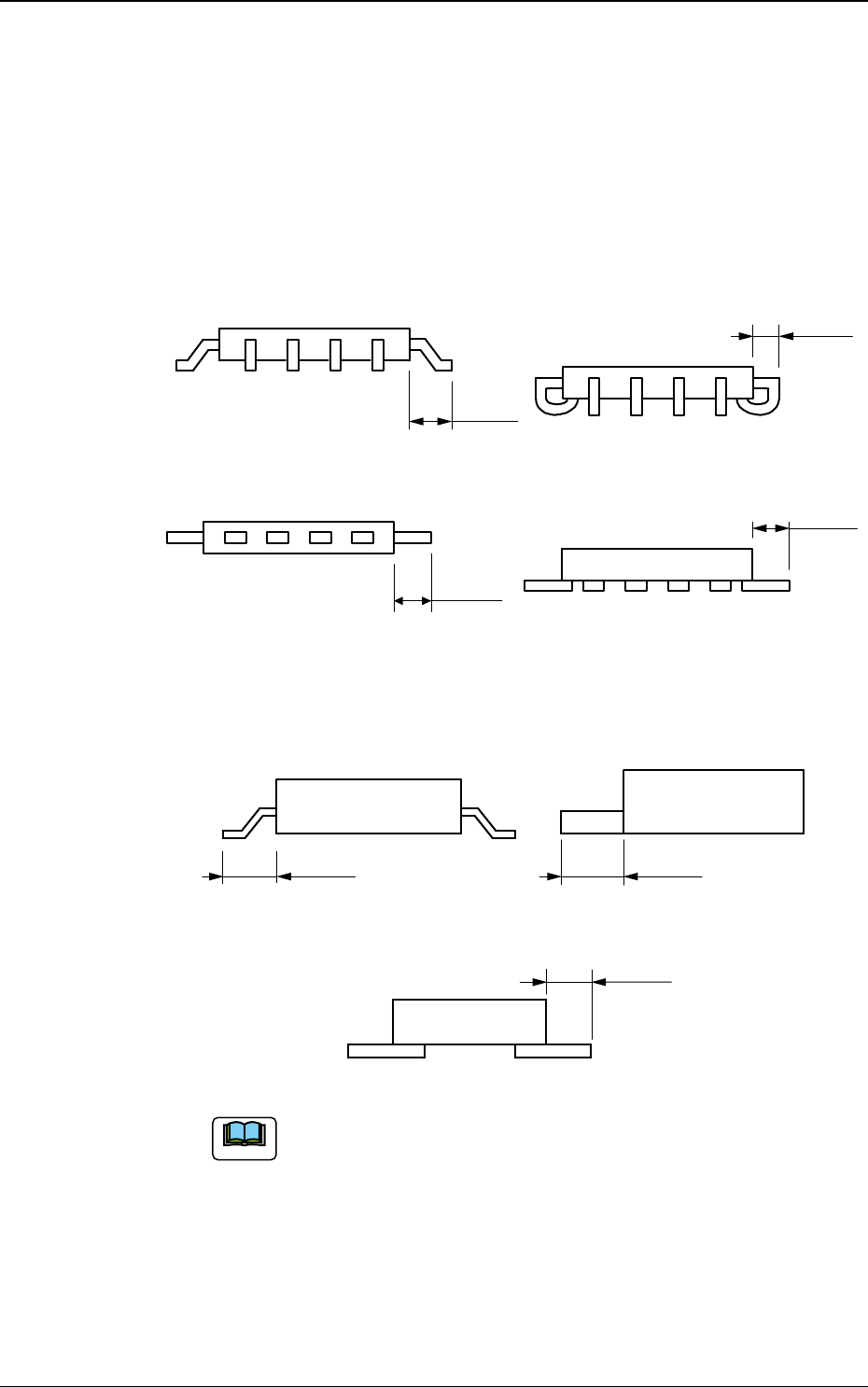

(3) Length [mm]
Geben Sie das Anschlusslänge, die aus dem Gehäuse herausragt, in das
Textfeld ein.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
Length Length
Standard
Length
Others
ICs
Connectors and Other Leaded Components
(Steckerleisten und andere bedrahtete Bauteile)
Length
Length
Length
Length
Gull Wing J Bend
Straight
F6B23
Hinweis
Geben Sie in das Textfeld „Length [mm]“ nur dann Parameter ein, wenn
unter „
Shape
“ für ICs „Gull Wind“, „
J Bend
“ oder „
Straight
“ gewählt
wurde.
Wenn für Steckerleisten und andere bedrahtete Bauteile unter „
Type
“
„Standard“ oder „
Others
“ gewählt wurde, müssen Parameter eingegeben
werden.
DEUKYX
2-33193-6100
2.2 (B01) Shape Data

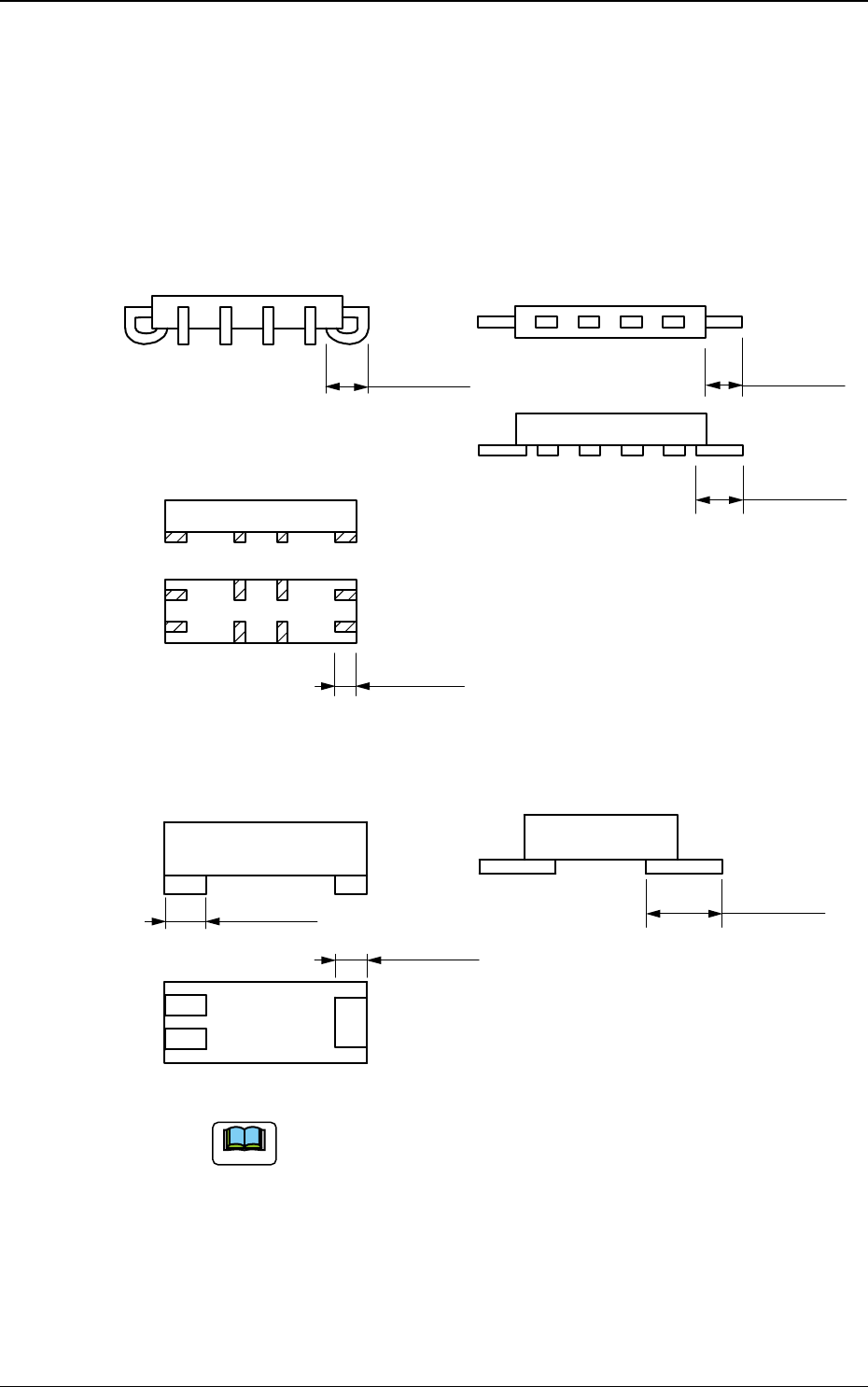

(4) Gesamtlänge [mm]
Geben Sie das Anschluss-Gesamtlänge in das Textfeld ein.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex))
ICs
Full Length
(Gesamtlänge)
J Bend Straight
Full Length
Full Length
Full Length
Full Length
Full Length
Others
Full Length
Connectors and Other Leaded Components
Full Length
Leadless
F6B24
Hinweis
Geben Sie in das Textfeld „
Full Length
[mm]“ nur dann Parameter ein,
wenn unter „
Shape
“ für ICs „
Leadless
“, „
J Bend
“ oder „
Straight
“
gewählt wurde.
Wenn für Steckerleisten und andere bedrahtete Bauteile unter „Type“
„
Electd
“ oder „
Others
“ gewählt wurde, müssen Parameter eingegeben
werden.
