DEUKYX 2-52 193-6100 (B01_14) Electrical Contact Data Geben Sie die Basisparameter in Bezug auf die Elektroden des Bauteils vor. (1) Grid T ype Wählen Sie eine der folgenden Rastertypen: Regular : Regelmäßiges Gitter Cus…
DEUKYX
2-51193-6100
2.2 (B01) Shape Data

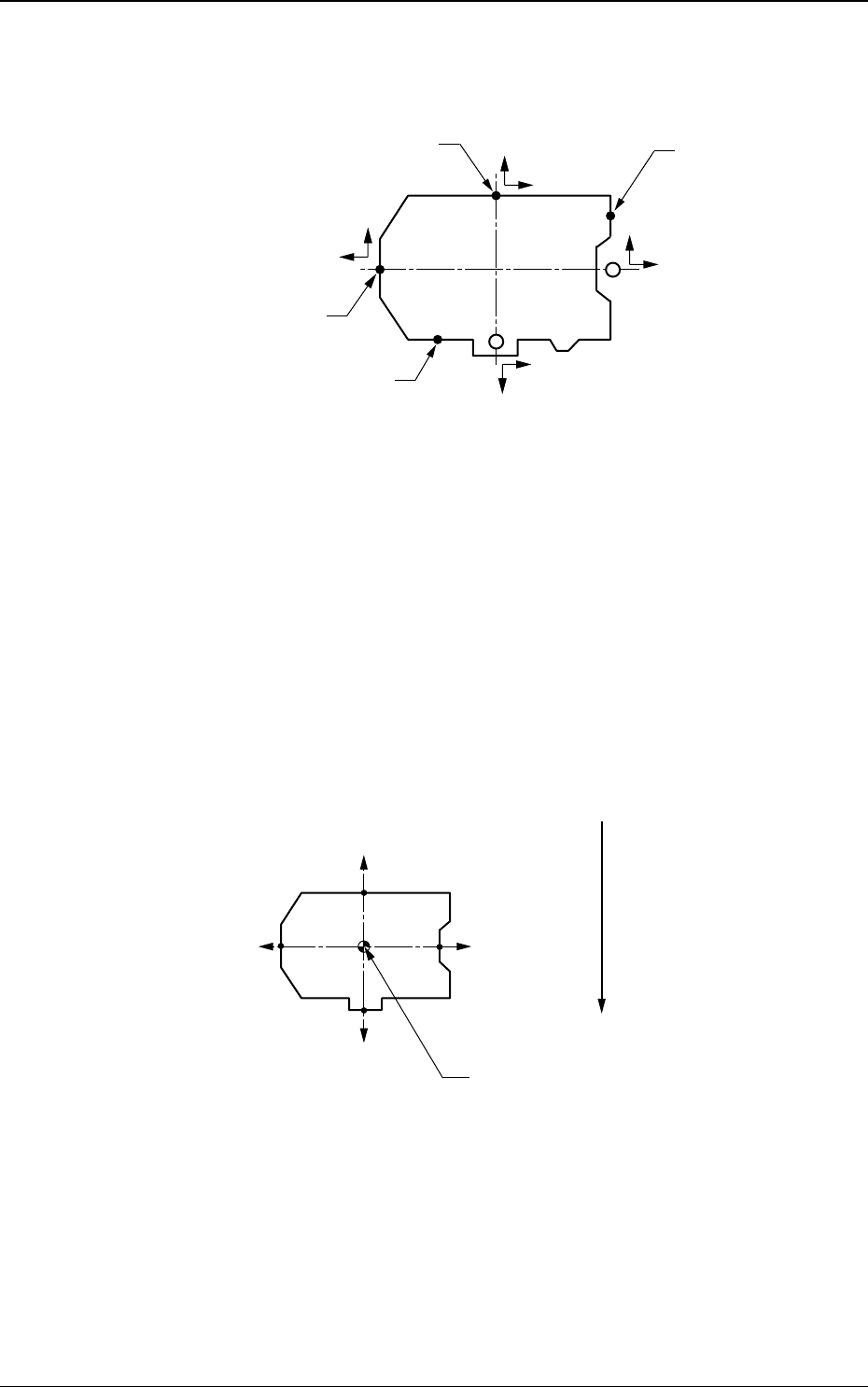

(4) Edge Offset Posn X [mm], Y [mm]
Geben Sie den Positionsoffset für X und Y der Kante ein, um die
Mittenposition der zu erkennenden Kantenbreite zu bestimmen.
Kantenpositions-Offset
(0,0)
Kantenpositions-Offset
(+1.4,0)
Kantenpositions-Offset
(-1.4,0)
Kantenpositions-Offset
(0,0)
+Y
+X
+X
+Y
+Y
+X
+X
+Y
F6B49
• Component shape :
Deform (Simple), IC (Simple), Connector (Simple),
und Other Leaded (Simple)
(5) Edge Posn X [mm], Y [mm]
Geben Sie in dieses Textfeld die Zentrumskoordinaten X und Y für die zu
erkennende Kante ein.
Wenn der Mittelpunkt (die Bezugsposition, für die die Daten der Außenlänge
angegeben sind) des Gehäuses als Ursprung angenommen wird, muss das
Zeichen „+“ oder „-“ an den Koordinaten der Kantenposition verwendet
werden (siehe unten).
Y(+)
Y(-)
X(+)
X(-)
Mittel des Gehäuses
Benutzersicht der Zufuhrrichtung
F6B50
• Component shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
DEUKYX
2-52193-6100
(B01_14) Electrical Contact Data
Geben Sie die Basisparameter in Bezug auf die Elektroden des Bauteils vor.
(1) Grid Type
Wählen Sie eine der folgenden Rastertypen:
Regular
:
Regelmäßiges Gitter
Custom
:
Anschlussgitte hat keine Elektroden an den 4 Ecken.
Checker
:
Versetztes Array
Reversed Checker
:
Versetztes Array spiegelbildlich
Regular Custom
Bauteilunterseitenansicht
Checker
(Schachbrett)
Reversed Checker
(Schachbrett spiegelbildlich)
F6B51
•
Component shape :
BGA/CSP (Simple)
(2) Image
Wählen Sie eine der folgenden Optionen aus, um festzulegen, wie das Bild
des zu erkennenden Elektrode im Vergleich zum Gehäuse aussehen soll.
Bright
: Wählen Sie diese Option, wenn das Bild heller ist als das Ge-
häuse
Dark
: Wählen Sie diese Option, wenn das Bild dunkler ist als das
Gehäuse
Note
(a) Im Normalfall wählen Sie „Bright“.
(b) Hat ein BGA ein Keramikgehäuse, kann es besser sein, „Dark“ zu
wählen.
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
2.2 (B01) Shape Data
DEUKYX
2-53193-6100
2.2 (B01) Shape Data
(3) Elctd type
Wählen Sie eine der folgenden Optionen als Elektrodentyp:
Ball
:
Wählen dies, wenn es sich bei den Elektroden um ein
„Ball Grid Array“ handelt.
Land
: Wählen dies, wenn es sich bei den Elektroden um ein
„Land Grid Array“ handelt.
Lead
:
Wählen dies, wenn es sich bei den Elektroden um ein
„Pin Grid Array“ handelt.
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
(4) Extended setting
Wählen Sie „Enable“ oder „Disable“, um festzulegen, ob erweiterte Daten
verwendet werden sollen oder nicht.
Wird „Enable“ in den „Extended setting“ gewählt, können erweiterte
Informationen, wie beispielsweise fehlende Anschlüsse, vorgegeben werden.
Im Folgenden werden mögliche erweiterte Daten aufgeführt:
: Verfügbar
Area Array
BGA/CSP(Simple)
# of types
# of groups
Insp Condtn
Grp Posn
Missing Elctd Set
# of Missing
•
Component shape :
BGA/CSP (Simple)
(5) # of types
Geben Sie die Elektrodenanzahl in das Textfeld ein.
•
Dateneingabebereich
: 1 bis 3
•
Component shape :
BGA/CSP (Simple)
Hinweis
Wenn mehrere Typen speziziert werden, ist es möglich, auch
solche Bauteile zu verwenden, die Elektroden mit unterschiedlichen
Durchmessern haben.
