DEUKYX 2-48 193-6100 2.2 (B01) Shape Data (6) Pos X, Y [mm] Geben Sie in dieses Textfeld die Koordinaten X und Y für die Ecke ein. Wenn der Mittelpunkt (die Bezugsposition, für die die Daten der Außenlänge angegeben sind…
DEUKYX
2-47193-6100
2.2 (B01) Shape Data
(5) Offset-Pos X [mm], Y [mm]
Richten Sie hier den Offset für X und Y für „Corner 1“, „Corner 2“, „Corner
3“ und „Corner 4“ ein.
Wenn „Auto“ oder „Manual“ im Textfeld „Corner data des“ eingestellt ist
und „0,00“ als Positionsoffsets angegeben ist, wird die Position der Ecke als
Ecke des Gehäuses betrachtet.
•
Wie für Ecke (corner) A (siehe unten) legen Sie die Positionen für B oder
C fest.
+Y
+X
A
C(0, -c)
B(-b, 0)
+X
+X
+X
+Y+Y
+Y
F6B45
• Component shape :
Deform (Simple), IC (Simple), Connector (Simple),
und Other Leaded (Simple)
DEUKYX
2-48193-6100
2.2 (B01) Shape Data

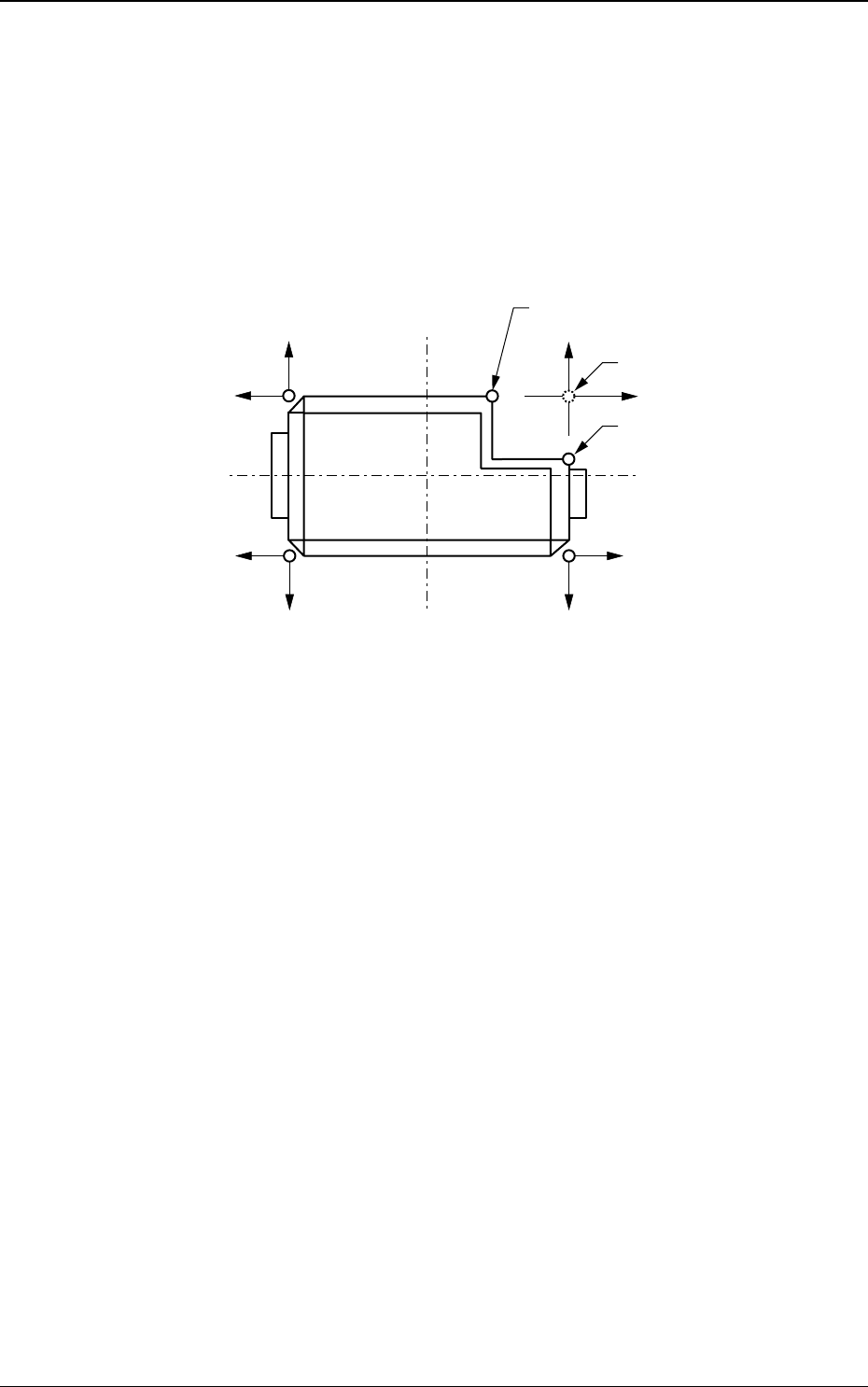

(6) Pos X, Y [mm]
Geben Sie in dieses Textfeld die Koordinaten X und Y für die Ecke ein.
Wenn der Mittelpunkt (die Bezugsposition, für die die Daten der Außenlänge
angegeben sind) des Gehäuses als Ursprung angenommen wird, muss das
Zeichen „+“ oder „-“ an den Koordinaten der Eckposition verwendet werden
(siehe unten).
Eckenposition
Y(+)
X(+)
X(-)
Y(-)
F6B46
• Component shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
DEUKYX
2-49193-6100

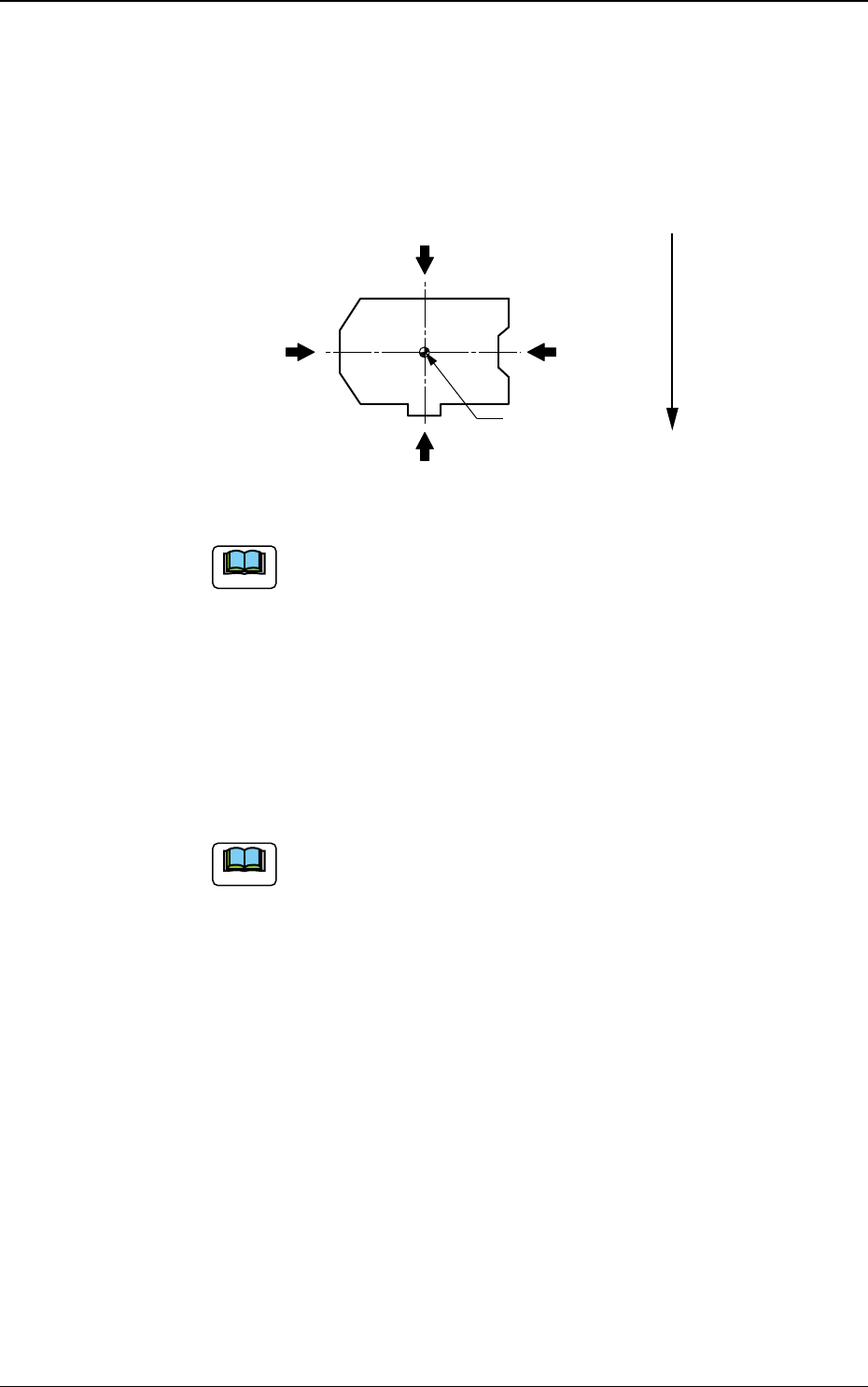

(B01_13) Edge Data
Legen Sie in den Textfeldern „Shape“ und „Width [mm]“ für die Edge
(Kanten) 1, 2, 3 und 4 Parameter für Formen an der zu erkennenden Position
fest.
Edge 3
Edge (Kanten) 1
Edge 4
Edge 2
Mittel des Gehäuses
Benutzersicht der Zufuhrrichtung
F6B47
Hinweis
Die Parameters müssen eingegeben werden, wenn „Normal (Rectangle)“
unter „Component type“ für komplexe Bauteile vorgegeben ist.
(1) Edge data des
Wählen Sie als Kantendatenmethode eine der folgenden Optionen:
Auto
:
Die entsprechenden Kantendaten werden automatisch erzeugt.
(vier linear erkannte Kanten.)
Manual :
Es können beliebige Parameter eingestellt werden.
• Component shape :
Deform (Simple)
Hinweis
Wählen Sie „Manual“, wenn das Gehäuse eine oder mehrere bestimmte
Kanten hat, die Abmessungen jeder Kante unterschiedlich sind oder solche
Kanten von „Auto“ nicht gut erkannt werden können.
2.2 (B01) Shape Data
