1. Datenliste
1. Datenliste
Die folgende Liste unterscheidet die Daten nach der Bauteilbauform.
Wie ist die Liste aufgebaut:
Nr Datenname
Mold Size
1 Component type - -
B01_01
Mold size
(1) X, Y
(2) T (Thickness), t (Thickness), Ut (Thickness)
2
(3) Electd size -
-
B01_02
3 - -
B01_03
4
B01_04
5
Mark position
B01_05
6 Comp. Graphic additional display
(1) Corner data des7
B01_12
Outward length 1, 2, 3, and 4
Component weight [mg]
Polarity existence
Corner Data
Component shape
Cylindrical Square
Deform
Ref.-Nr.
[1]
[2]
[3] [4]
[7]
[5]
[6]
“Component Library”
bildschirm
F6B1

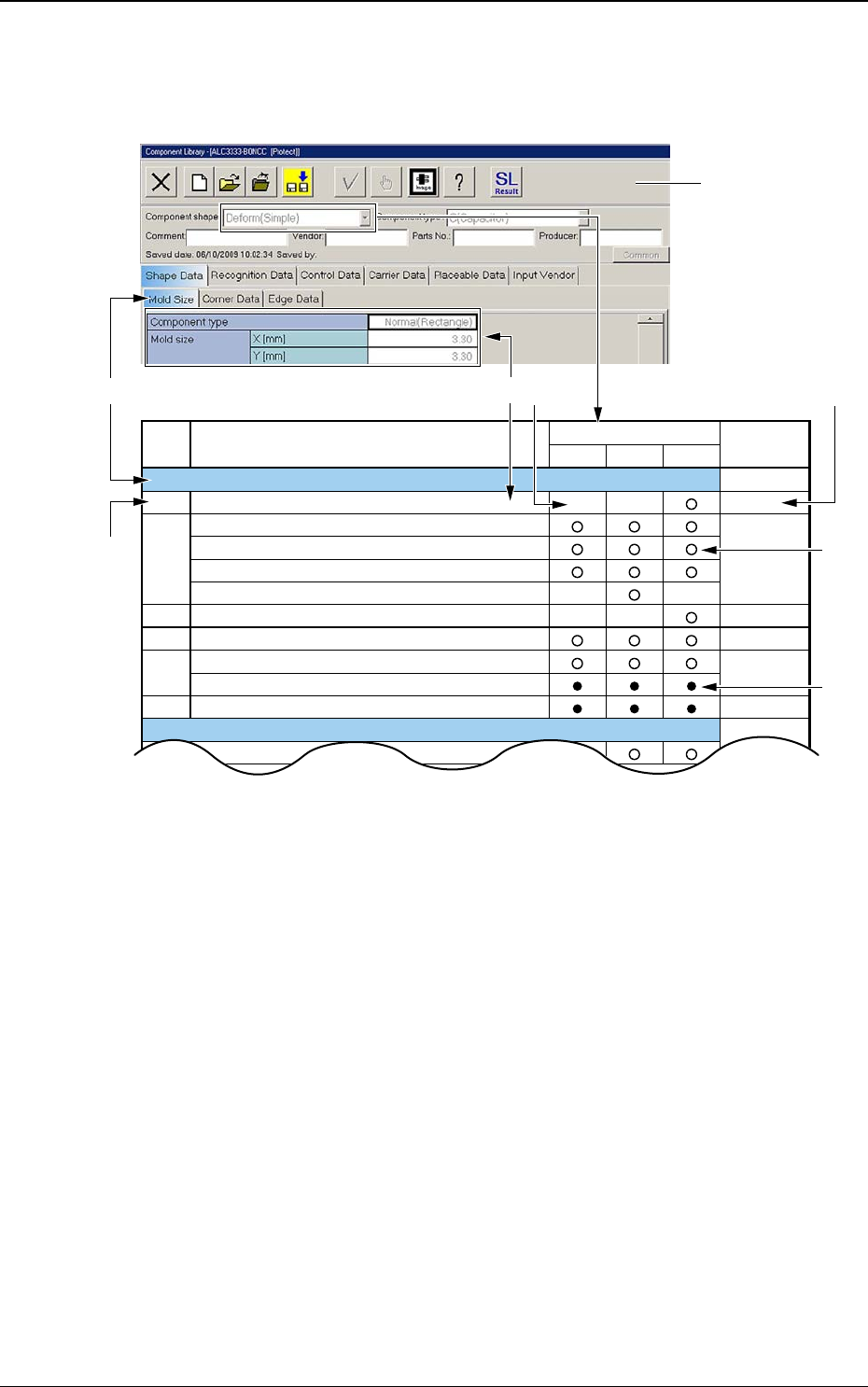

[1] Registerbezeichnung
: Name des Registerblattes
[2] Nr.
: Seriennr.
[3] Datenname
: Datennamen in Component Library
[4]
- : Kein Eintrag erforderlich
[5]
: Standarddaten
Eintrag erforderlich
[6]
: Erweiterte Daten
Eintrag für spezielle Bauteile erforderlich
[7] Referenz-Nr.
: Positions-Nr als Referenz zu den unter
„2. Datenbeschreibung“ aufgeführten Daten.
A01
: Liste der Identizierungsdaten (allgemeine Daten)
B01
: Liste der „Shape Data“ (Bauformen)
(unbedrahtet, bedrahtet, Area-Array und andere Bauteile)
C01
: Liste der „Recognition Data” (Erkennungsdaten)
(unbedrahtet, bedrahtet, Area-Array und andere Bauteile)
D01
:
Liste der „Control Data” (Kontrolldaten)
(allgemeine Daten)
E01
: Liste der „Carrier Data” (Carrier-Daten)
(allgemeine Daten)
F01
: Liste der „Placeable Data” (Bestückungsdaten)
(allgemeine Daten)

DEUKYX
2-3193-6100

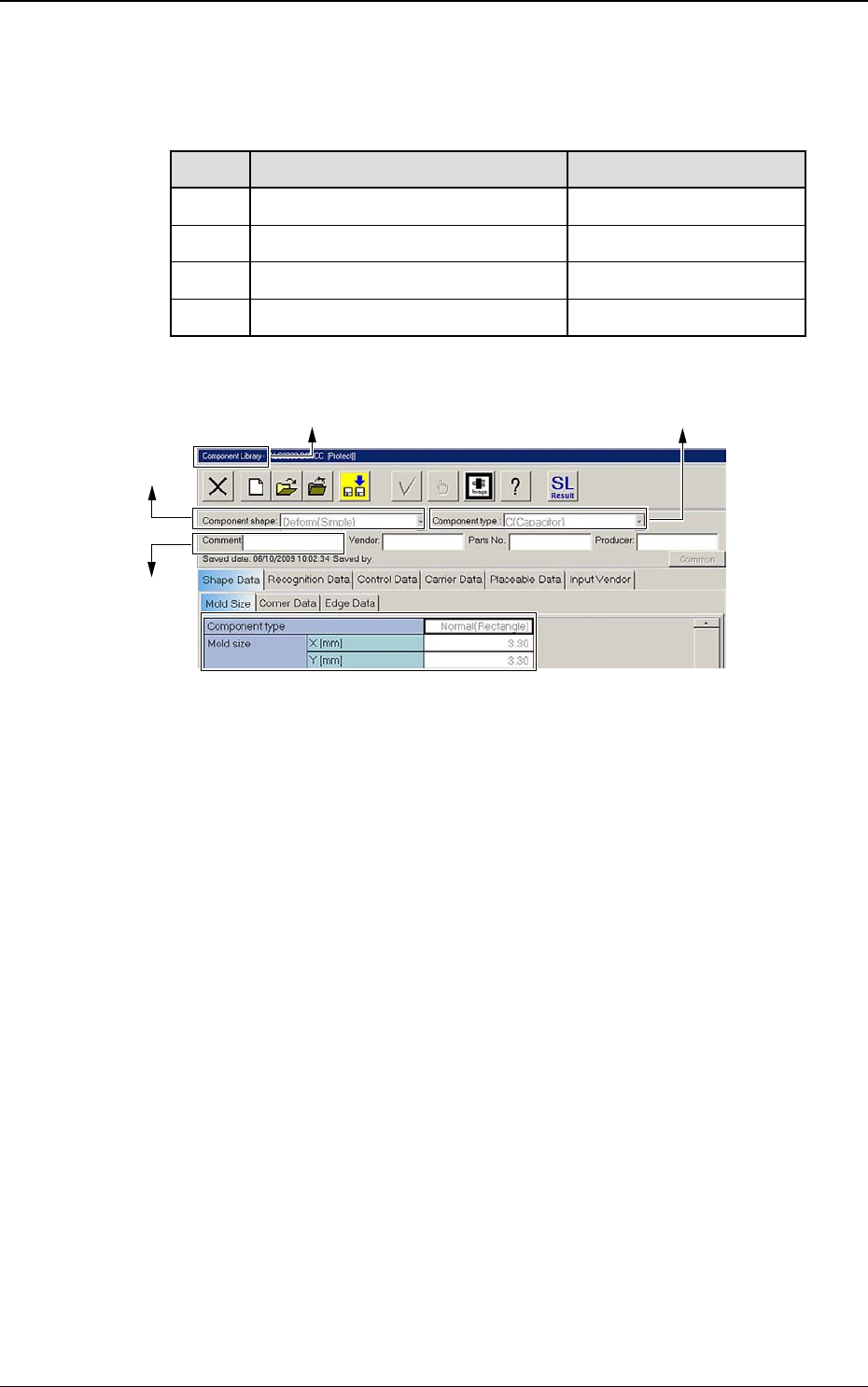

1.2 Shape Data (Bauformdaten)
1.2 Shape Data (Bauformdaten)
1.2.1 Anschlusslose Bauteile
Nr. Datenname
Component shape
Ref.-Nr.
Cylindrical
Square Deform
Mold Size
1 Component type
- -
⃝
(B01_01)
2 Mold size
⃝ ⃝ ⃝
(B01_02)
(1) X (horizontal), Y (vertical)
⃝ ⃝ ⃝
(2) T (Dicke), t (Dicke), Ut (Dicke), und Mt (Mold-Dicke)
⃝ ⃝ ⃝
(3) Elctd size -
⃝
-
3 Outward length 1, 2, 3, und 4
- -
⃝
(B01_03)
4 Component weight [mg]
⃝ ⃝ ⃝
(B01_04)
5 Polarity existence
⃝ ⃝ ⃝
(B01_05)
Mark Position
● ● ●
6 Comp. Graphic additional display
● ● ●
(B01_08)
7 LCR Check
● ● ●
Reserviert
(1) Std Value C / Std Value C Unit
● ● ●
(2) Tol upper / lower limit [%]
● ● ●
Corner Data
(B01_12)
8
(1) Corner data des
⃝ ⃝ ⃝
(2) Setting method
● ● ●
Corner 1, 2, 3, und 4
(3) Shape
● ● ●
(4) Dim X [mm], Dim Y [mm]
● ● ●
(5) Offset posn X [mm], Y [mm] - -
●
Edge Data
(B01_13)
9
(1) Edge data des - -
⃝
(2) Shape - -
●
(3) Width - -
●
(4) Edge Offset Posn X [mm], Y [mm] - -
●
Comp. Graphic Data
(B01_20)
10 # of types
● ● ●
# of groups
● ● ●
Type No.
(1) Shape
● ● ●
(2) Width
● ● ●
(3) Height
● ● ●
(4) Direction
● ● ●
Group No.
(1) Type No.
● ● ●
(2) Posn Latl Dir [mm]. Long Dir [mm]
● ● ●
(3) Counts [pcs.]
● ● ●
(4) Pitch [mm]
● ● ●
(5) Dir. [deg]
● ● ●
