DEUKYX 2-47 193-6100 2.2 (B01) Shape Data (5) Offset-Pos X [mm], Y [mm] Richten Sie hier den Offset für X und Y für „Corner 1“, „Corner 2“, „Corner 3“ und „Corner 4“ ein. Wenn „Auto“ oder „Manual“ im Textfeld „Corner dat…
DEUKYX
2-46193-6100
2.2 (B01) Shape Data

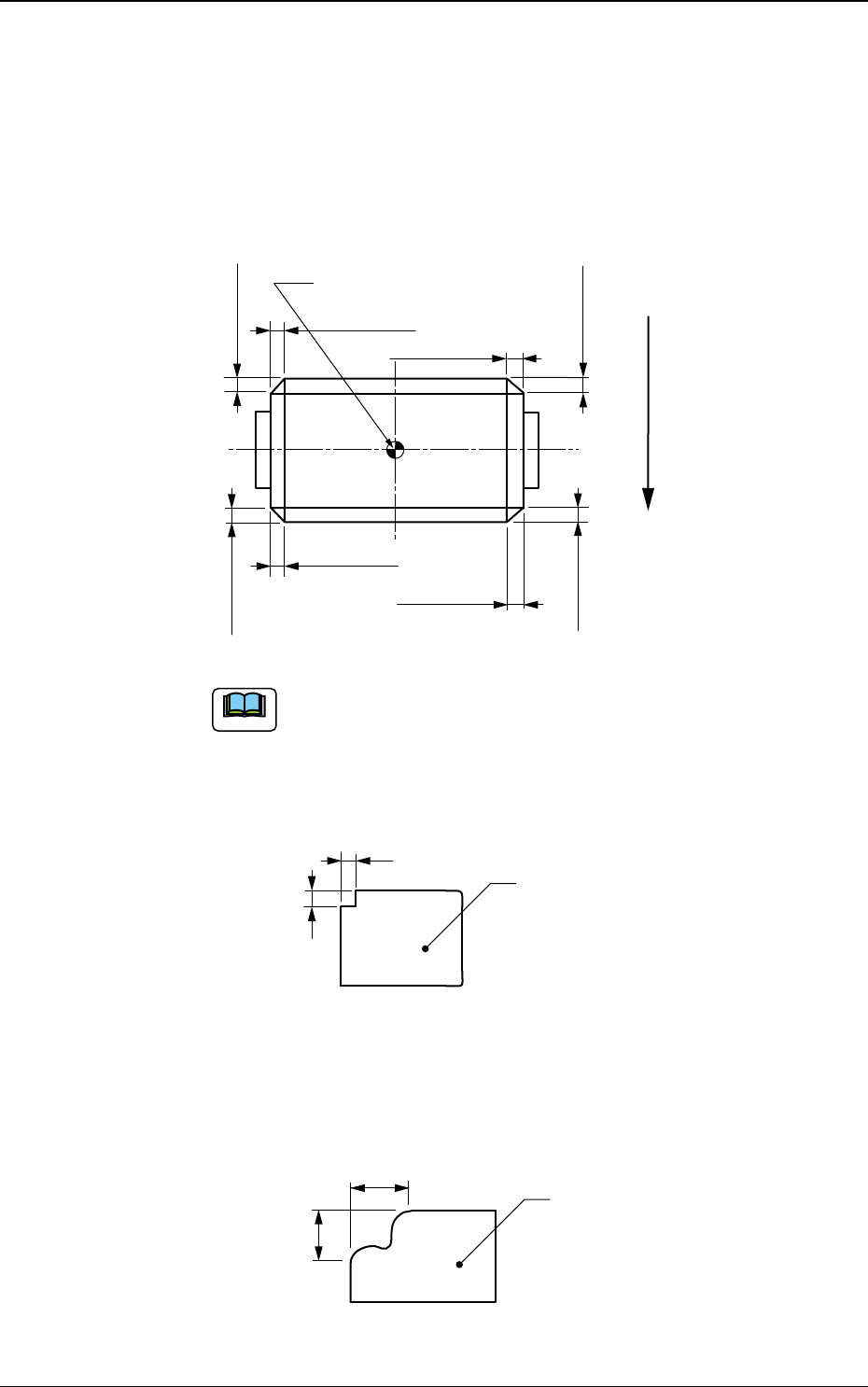

(4) Dim X [mm], Dim Y [mm]
Richten Sie die Abmessungen X und Y für „Corner 1“, „Corner 2“, „Corner 3“
und „Corner 4“ ein.
• Component shape :
Cylindrical, Square, Deform (Simple),
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex
Corner 4X
Corner 1Y
Corner 4Y
Corner 3Y
Corner 2X
Corner 3X
Corner 2Y
Corner 1X
Mittel des Gehäuses
Benutzersicht der Zufuhrrichtung
F6B42
Hinweis
(a) Richten Sie die Parameter für „Dim X [mm]“ und „Dim Y [mm]“
auch dann ein, wenn in „Shape“ für eine Ecke, wie unten mit der
Bezeichnung A, „No Det“ vorgegeben ist.In diesem Fall werden die
Abmessungen einer ähnlichen Ecke als Abmessungen für X und Y
verwendet.
X
Y
Component
A
F6B43
(b) Stellen Sie „No Det (Defective)“ ein, wenn ein Gehäuse zwei
ähnliche Ecken hat, die unten als A und B dargestellt sind. Stellen Sie
in diesem Fall die Größe von C in „Dim X [mm]“ und die Größe von
D in „Dim Y [mm]“ ein..
Component
A
B
C
D
F6B44
DEUKYX
2-47193-6100
2.2 (B01) Shape Data
(5) Offset-Pos X [mm], Y [mm]
Richten Sie hier den Offset für X und Y für „Corner 1“, „Corner 2“, „Corner
3“ und „Corner 4“ ein.
Wenn „Auto“ oder „Manual“ im Textfeld „Corner data des“ eingestellt ist
und „0,00“ als Positionsoffsets angegeben ist, wird die Position der Ecke als
Ecke des Gehäuses betrachtet.
•
Wie für Ecke (corner) A (siehe unten) legen Sie die Positionen für B oder
C fest.
+Y
+X
A
C(0, -c)
B(-b, 0)
+X
+X
+X
+Y+Y
+Y
F6B45
• Component shape :
Deform (Simple), IC (Simple), Connector (Simple),
und Other Leaded (Simple)
DEUKYX
2-48193-6100
2.2 (B01) Shape Data
(6) Pos X, Y [mm]
Geben Sie in dieses Textfeld die Koordinaten X und Y für die Ecke ein.
Wenn der Mittelpunkt (die Bezugsposition, für die die Daten der Außenlänge
angegeben sind) des Gehäuses als Ursprung angenommen wird, muss das
Zeichen „+“ oder „-“ an den Koordinaten der Eckposition verwendet werden
(siehe unten).
Eckenposition
Y(+)
X(+)
X(-)
Y(-)
F6B46
• Component shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
