DEUKYX 2-23 193-6100 2.2 (B01) Shape Data (3) Elctd size [mm] Legt die Elektroden-Größe des Bauteils fest. Diese Daten sind für die grasche Darstellung. • Component Shape : Square Electrode Elektrodengröße F6B8 Hinweis …
DEUKYX
2-22193-6100
2.2 (B01) Shape Data
(2) T, t, und
Ut [mm]
Geben Sie in diese Textfelder die Bauteildicke ein.
T (Dicke)
: Die Dicke zwischen Bauteilunter- und Bauteiloberseite
t (Dicke)
: Die Dicke zwischen Bauteilunterseite und Kontaktäche
für den Aufnehmer
Ut (Dicke)
: Die Dicke zwischen untersten und der Bestückungsäche
• Component Shape :
Alle Bauteile können verwendet werden.
T=t
Vakuumaufnehmer
Bautei
Bestückungs
Oberflächel
Ut=0
T=t
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Ut=0
T=t
Ut=0
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Beispiel für „T = t“
F6B6
Abmessung von T unterscheidet sich von t
T
t
T
t
Ut
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Ut=0 Ut=0
t
T
F6B7
Hinweis
Unterscheiden sich die Maße des aktuellen Bauteils von denen
unter „T [mm]“, „t [mm]“, und/oder „Ut [mm]“ für „Mold size“
vorgegebenen Werte, besteht die Möglichkeit, dass das Bauteil
mit vorher platzierten Bauteilen, der LP-Kante etc. kollidiert.
DEUKYX
2-23193-6100
2.2 (B01) Shape Data
(3) Elctd size [mm]
Legt die Elektroden-Größe des Bauteils fest.
Diese Daten sind für die grasche Darstellung.
• Component Shape :
Square
Electrode
Elektrodengröße
F6B8
Hinweis
(a) Die Größe der rechten Elektrode entspricht der der linken.
(b) Reektiert das Bild oder ist es zu hell, setzen Sie diesen Wert auf „0“.
DEUKYX
2-24193-6100
2.2 (B01) Shape Data

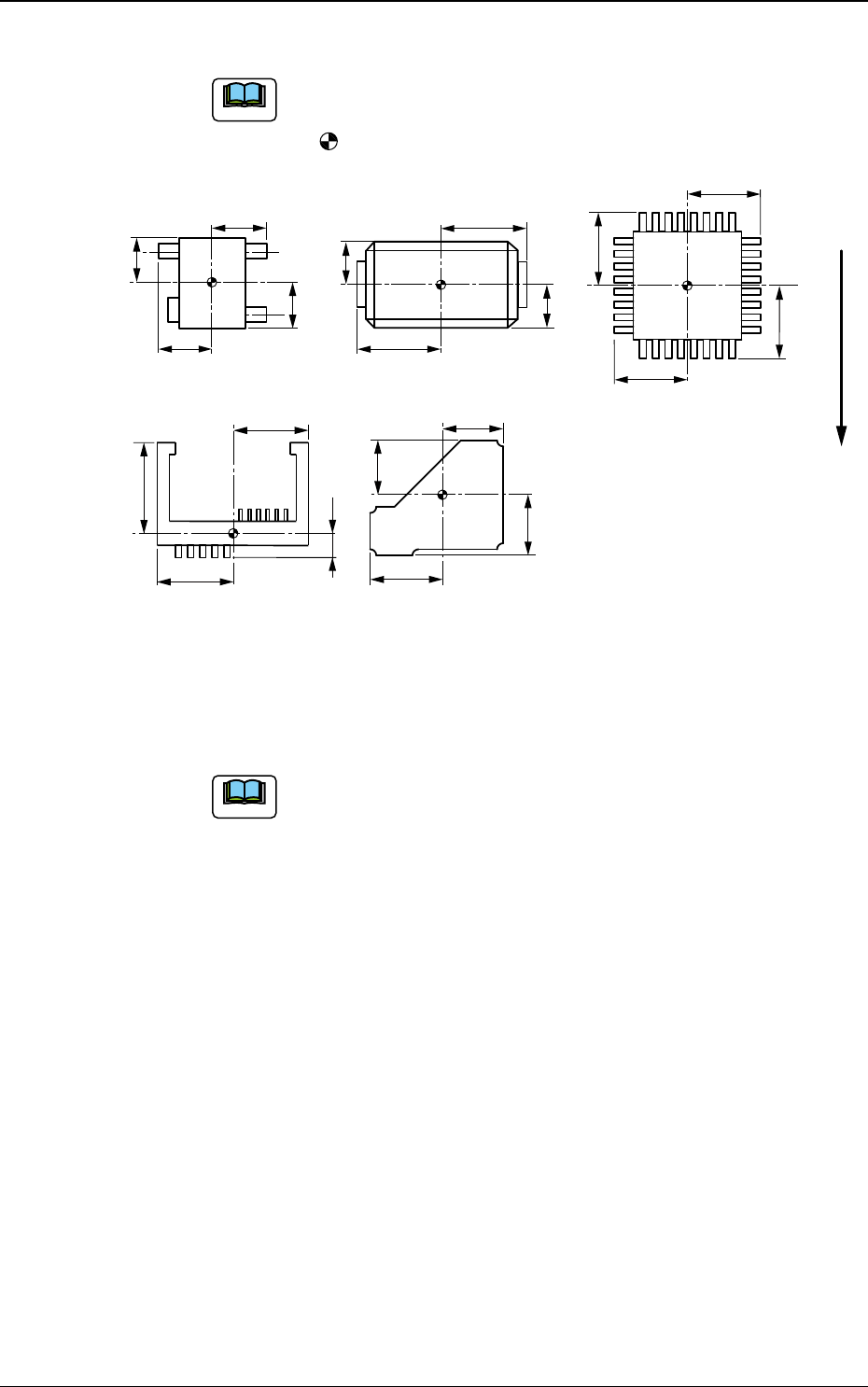

(B01_03) Outward length 1, 2, 3 und 4 [mm]
Hinweis
Verwenden Sie die Abmessung zwischen der Mitte des Mold-Bauteils und
der äußeren Kante.
The Marke kennzeichnet die Mitte des Molds.
1
3
4
2
4
3
1
2
4
3
1
2
3
1
4
2
1
3
4
2
User Direction of Feed
F6B9
• Component Shape :
Deform (Simple), IC (Simple), IC (Complex),
Connector (Simple), Connector (Complex), Other
Leaded (Simple), und Other Leaded (Complex),
Special
Hinweis
Wie für „IC (Complex)“, „Connector (Complex)“ und „Other Leaded
(Complex)“, müssen die Parameter der folgenden Elemente basierend auf
der gleichen Referenzposition wir für „Außenlänge 1 [mm], 2 [mm], 3
[mm], 4 [mm]“ unter „Mold Size“ eingegeben werden.
„Center Posn (Latl) Det [mm]“ & „Top Posn (Long Dir) [mm]“ in „Lead
Data“ (Anschluss-Gruppendaten) „X [mm]“ und „Y [mm]“ bezeichnet mit
„Dim“ in „Corner Data“ „X [mm]“ und „Y [mm]“ bezeichnet mit „Edge
Offset Posn“ in „Edge Data“
(B01_04) Component weight [mg]
Geben Sie in das Textfeld das Bauteilgewicht ein.
• Component Shape :
Alle Bauteile können verwendet werden.
