EUKYX 4-2 193-6100 1. Schritte für die Datenerstellung (von vorhergehender Seite) Schritt 5 Editieren der benutzerspezischen Component Library Editieren Sie die Datensätze der benutzerdenierten Bibliothek anhand der ei…

EUKYX

4-1193-6100

1. Schritte für die Datenerstellung

•

Eine benutzerspezische Component Library muss mit Hilfe einer Kopie der

Standardbibliothek registiert werden.

Danach modizieren Sie nur die Teile der unter neuem Namen gespeicherten

Bibliothek, die sich von der Standardbibliothek unterscheiden.

Schritt 1 Bestimmung der Bauteilform

Verwenden Sie die Charts der Bauteilformdenition und prüfen Sie, welche Form

das ausgewählte Bauteil hat.

Referenz

Details zur Denition nden Sie „2. Bestimmung der Bauteilform“ in „Kapitel

4“.

Schritt 2 Vermessen des Bauteils

Messen Sie die Form und die Lage des Bauteils und füllen Sie die einzelnen

Datenblätter aus.

Details nden Sie auch in Lieferspezikationen und Prospekten der Bauteile.

Referenz

Details nden Sie „3. Vermessen des Bauteils“ in „Kapitel 4“.

Schritt 3 Auswahl der Quell-StandardComponent Library

Wählen Sie die Quell-StandardComponent Library unter denen im

Netzwerkterminal (Option) gespeicherten aus.

(1) Achten Sie auf die ersten 8 Zeichen der Standard-Component ID.

Die ersten 8 Zeichen stehen für Typ und Größe (Näherungswert) des Bauteils.

Referenz

Details zur Benennung von Standard-Component IDs nden Sie hier „Kapitel 3

Standardbezeichnungen für Component Library“.

(2) Suchen Sie eine Component ID der Abmessungen der gemessenen entsprechen.

Schritt 4 Kopieren der StandardComponent Library

Kopieren Sie die Ausgewählte Bibliothek und speichern Sie sie als

benutzerdenierte Component Library.

(zur nächsten Seite)

EUKYX

4-2193-6100

1. Schritte für die Datenerstellung

(von vorhergehender Seite)

Schritt 5 Editieren der benutzerspezischen Component Library

Editieren Sie die Datensätze der benutzerdenierten Bibliothek anhand der

einzelnen Datenblätter.

Schritt 6 Speichern der benutzerspezischen Component Library

Wenn alle Datensätze editiert sind, speichern Sie die benutzerdenierte Bibliothek

im Netzwerkterminal.

Schritt 7 Versenden der benutzerspezischen Component Library

Versenden Sie die benutzerdenierte Bibliothek über das Netzwerkterminal an die

Hauptmaschine.

Step 8 Bauteilerkennungstest

Führen Sie einen Bauteilerkennungstest durch.

Ist das Ergebnis des Tests ok, ist der Test beendet.

EUKYX

4-3193-6100

2. Bestimmung der Bauteilform

Die Bestimmung muss durchgeführt werden, damit ähnlich geformte Bauteile in

der Standard-Component Library gesucht werden können.

Hinweis

Prüfen Sie, welche Bauteilform der des verwendeten Bauteils entspricht.

Wenn zum Zeitpunkt der Neuanlage eine Bauteilform angegeben wird, können

Daten leicht erstellt werden.

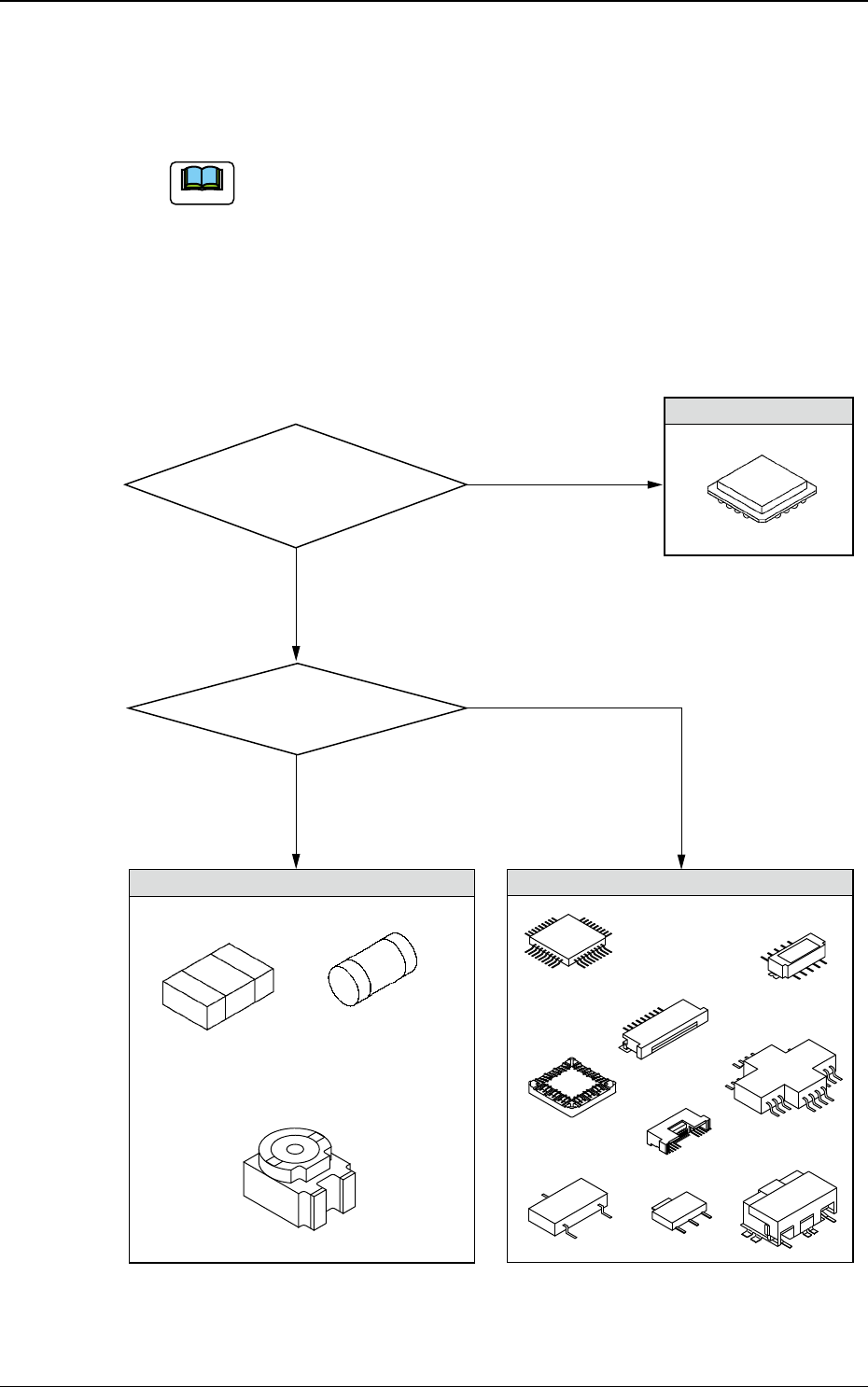

2.1 Schritte zur Bestimmung

(1) Prüfen Sie, ob das Bauteil Anschlüsse besitzt.

Area Array

Hat das Bauteil

Anschlüsse?

Nicht bedrahtete Bauteile

Bedrahtete Bauteile

Existieren runde Elektroden

(Lotperlen etc., in Matrix angeordnet)

auf der Bestückungs-

Oberfläche?

Nein

(Option)

F6D1
