DEUKYX 2-122 193-6100 2.5 (E01) Carrier Data (5) Direction [deg] Wählen Sie eine der folgenden Optionen als Richtung der Gurtzufuhr. 0 90 180 270 45 135 225 315 Hinweis (a) Die festgelegte Richtung basiert auf „0°“ und z…
DEUKYX
2-121193-6100
2.5 (E01) Carrier Data
2.5 (E01) Carrier Data
(E01_01) Carrier Data
(1) Type
Wählen Sie als Bauteilträger eine der folgenden Optionen:
Paper (Ppier)
Embossed (Geprägt)
Tray
Vibratory Stick (Vibrations-Stange)
Hinweis
Für die SIGMA-G5S/SIGMA-G5SII kann nur „Paper“, „Embossed“,
„Tray“ oder „Vibratory Stick“ gewählt werden.
Andere Trägerformen können nicht verwendet werden.
(2) Tape width [mm]:
Wenn für „(1) Type“ „Paper“ oder „Embossed“ gewählt wurde, muss für die
Gurtbreite einer der folgenden Werte eingesetzt werden.
4 8 12 16 24 32 44 56 72 88
(3) Tape feed pitch [mm]
Wenn für „(1) Type“ „Paper“ oder „Embossed“ gewählt wurde, muss das
Gurtraster (der Abstand zwischen den Bauteilen) angegeben werden..
Benutzersicht der Zufuhrrichtung
Tape
feed pitch
F6B104
(4) Usage
Wird in „(1) Type“ „Tray“ gewählt, muss festgelegt werden ob ein Tray verwendet
wird oder nicht.
DEUKYX
2-122193-6100
2.5 (E01) Carrier Data
(5) Direction [deg]
Wählen Sie eine der folgenden Optionen als Richtung der Gurtzufuhr.
0 90 180 270 45 135 225 315
Hinweis
(a) Die festgelegte Richtung basiert auf „0°“ und zeigt den Winkel, mit
dem ein Bauteil gegen den Uhrzeigersinn gedreht ist.
(b) Setzen Sie im Normalfall den Wert auf „0°“ und erstellen Sie die
Bauteilbibliotheksdaten.
(c) Legen Sie die Richtung, in die das Trägerband zugeführt werden soll,
entsprechend der Lage der Bauteile fest.
Beispiel:
Wenn Sich die Trägerrichtung der Bauteile von (A)
nach (B) ändert, muss auch die Richtung von „0°“
bis „180°“ geändert werden.
Hierdurch wird auch der Platzierungwinkel im
Bestückungsprogramm geändert.
Direction: 0°
Direction: 180°
(A) (B)
Benutzersicht der Zufuhrrichtung und
Paletten-Ausziehrichtung
F6B105
DEUKYX
2-123193-6100
2.5 (E01) Carrier Data
(6) Pick-up angle [deg]
Geben Sie vor, um wieviel sich der Kopf drehen soll, bevor er das Bauteil
aufnimmt.
Hinweis
(a) Der eingestellte Parameter kann verwendet werden, wenn das Gerät
auf Schräglage verpackte Bautele (z. B. Steckerleisten) aufgrund
der begrenzten Gurtbreite, der Tray-Größe oder der Stangenbreite
handhaben soll.
Geben Sie im Normalfall „+0°“ in das Textfeld ein.
(b) Geben Sie ein „+“-Zeichen ein, wenn der Kopf vor der Aufnahme
gegen den Uhrzeigersinn drehen soll.
(c) Der Kopf wird um den angegebenen Wert gedreht und der Aufnehmer
übernimmt das Bauteil. Wird die Bauteilerkennung durchgeführt,
dreht sich der Kopf zurück auf „0“.
Die Bauteildrehung (Ausrichtung des Bauteils), die sich durch
das Zurückdrehen auf „0 °“ ergibt, muss als Platzierungswinkel
(Gehäusedrehung) in das Bestückungsprogramm übernommen
werden.

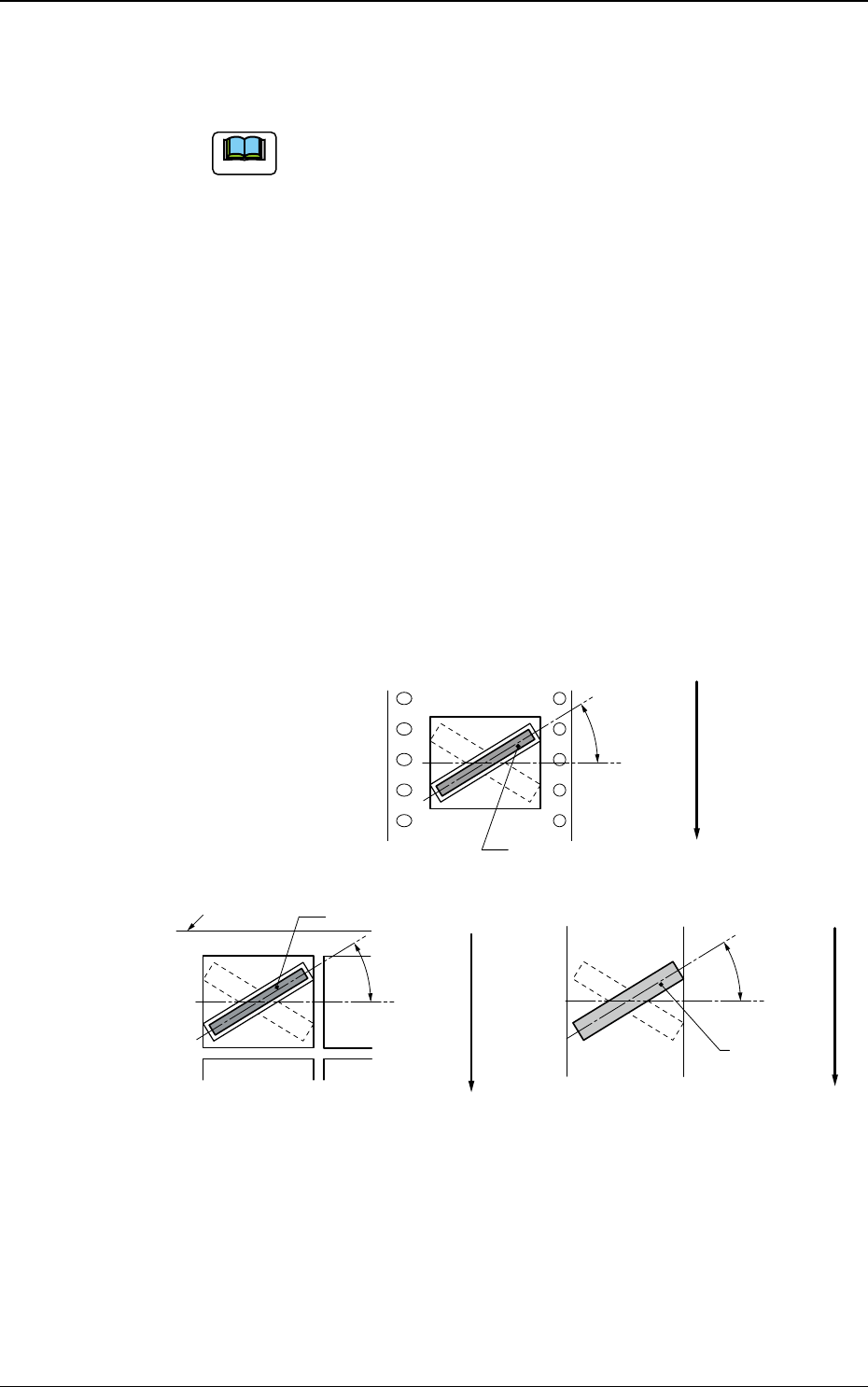

Beispiel:
Unten sehen Sie den Winkel, der im Textfeld „Pickup angle
[deg]“ eingestellt werden muss, wenn ein Bauteil (z. B. eine
Steckerleiste) in Schräglage zugeführt wird.
Bauteil (Steckerleiste)
Bauteil (Steckerleiste)
Aufsicht auf
Bauteil
Bauteil
Tray
Gurt
Trägerstange
Paletten-Ausziehrichtung
Benutzersicht der Zufuhrrichtung
Benutzersicht der Zufuhrrichtung
Pick-up angle
Pick-up angle
Pick-up angle
Tray
F6B106
