DEUKYX 2-67 193-6100 2.2 (B01) Shape Data (5) Dir . [deg] Geben Sie die Richtung (Winkel) der Spezialgruppe vor. Die Bilder für jede Richtung sind wie folgt: Einstellungen mit Schritten von 1 Grad sind möglich. L-Form U-…
DEUKYX
2-66193-6100
2.2 (B01) Shape Data

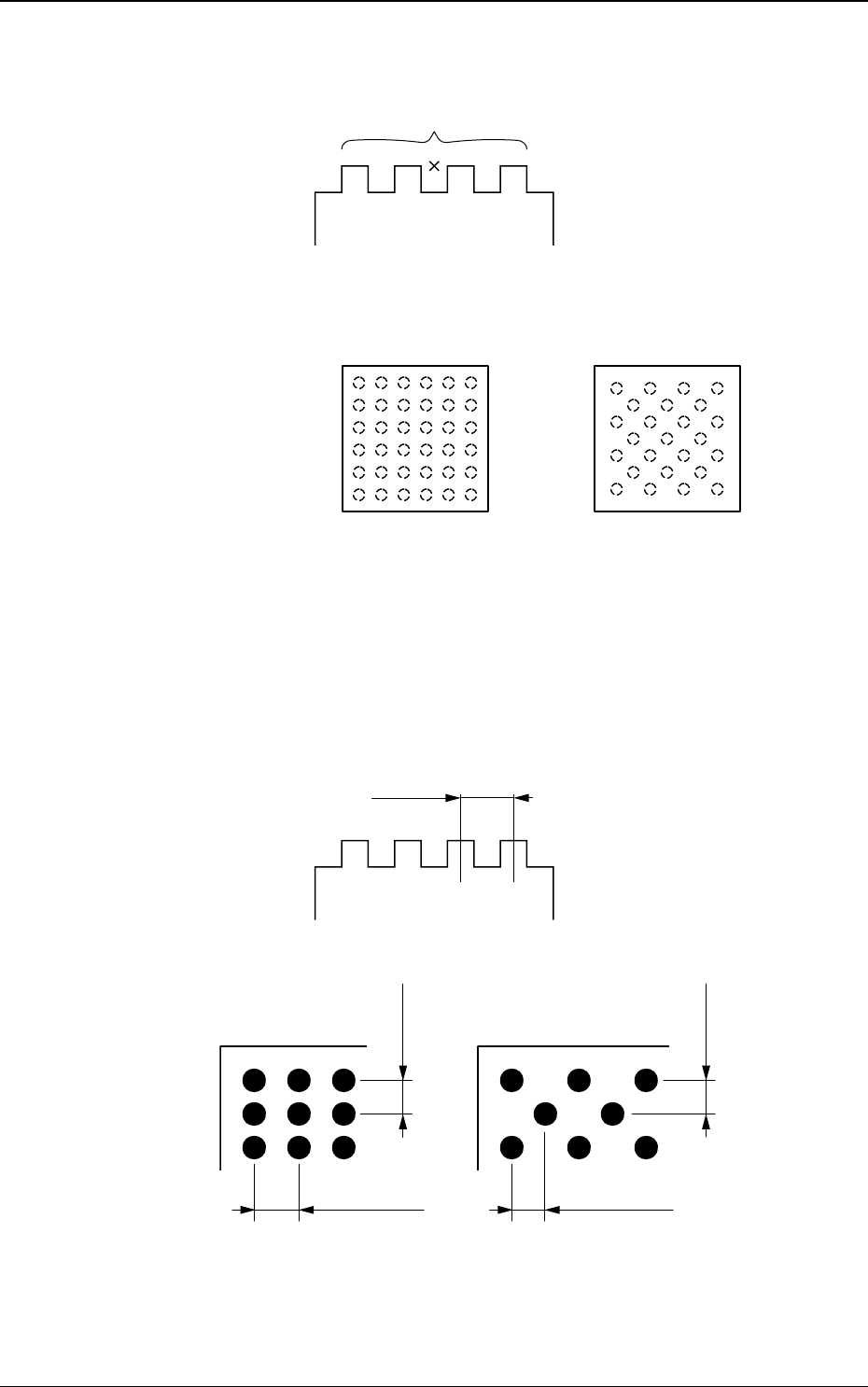

(3) Counts [pcs.]
Geben Sie der Elemente der Spezialgruppe vor.
Counts (Elementeanzahl)
Component
F6B70
61 5432
6
5
4
3
2
1
6 71 5432
7
6
5
4
3
2
1
Rows
Rows (Reihen)
6 Reihen und 6 Spalten
7 Reihen und 7 Spalten
Aufsicht auf Bauteile
ColsCols (Spalten)
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
F6B71
(4) Pitch [mm]
Geben Sie das Raster der Spezialgruppe vor.
Pitch
Component
F6B72
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
Bauteilunterseitenansicht
Zeilenraster
Zeilenraster
Spaltenraster
Spaltenraster
F6B73
DEUKYX
2-67193-6100
2.2 (B01) Shape Data

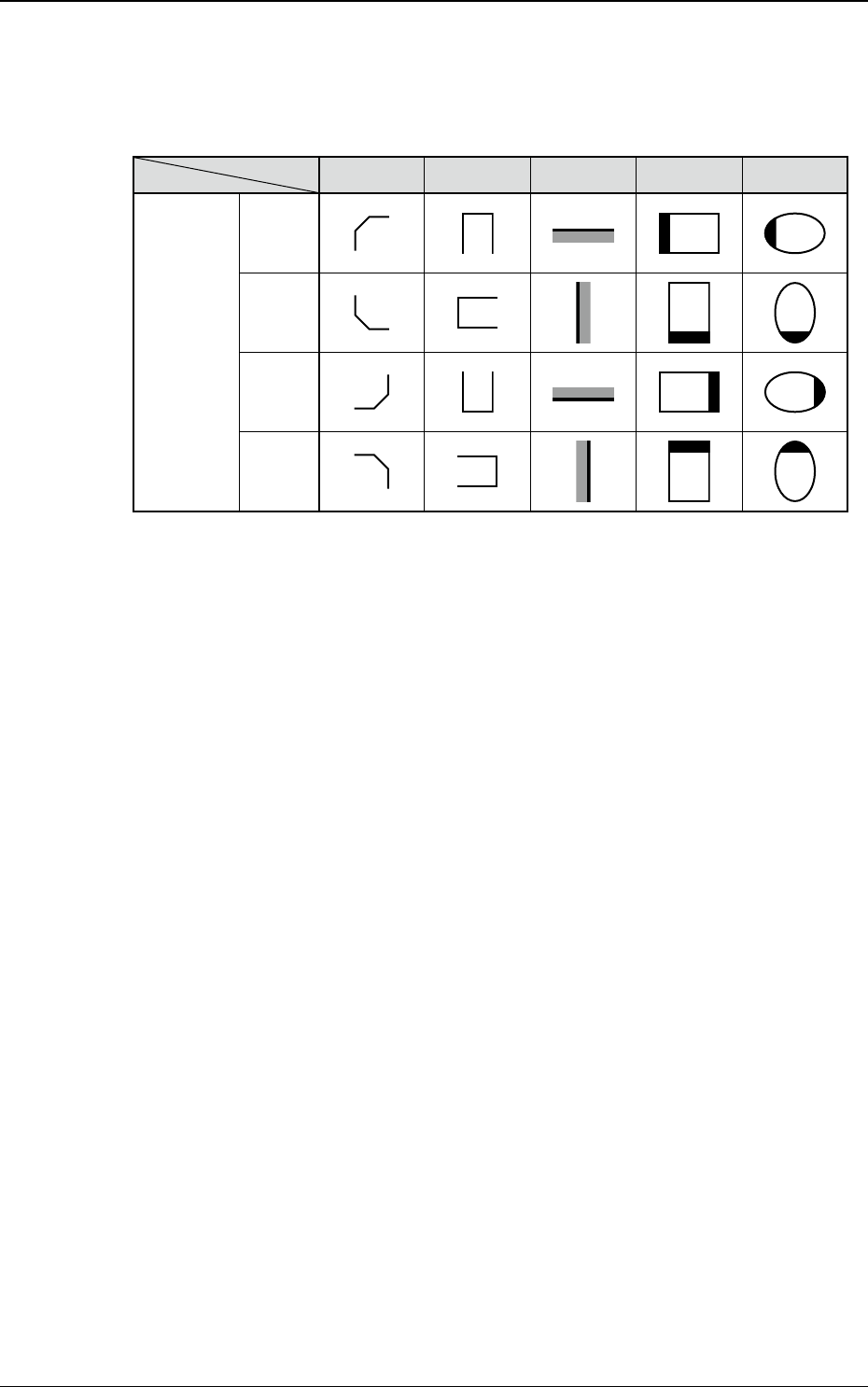

(5) Dir. [deg]
Geben Sie die Richtung (Winkel) der Spezialgruppe vor.
Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
DEUKYX
2-68193-6100
2.3 (C01) Recognition Data
2.3 (C01) Recognition Data
(C01_01) Lighting system
Wählen Sie eine der folgenden Optionen, um festzulegen, welches
Beleuchtungssystem für die Bauteilerkennung verwendet werden soll.
Back Ltg System
Front Ltg System
•
Component shape :
Alle Bauteile können verwendet werden.
Hinweis
Der Vakuumaufnehmer für das Hintergrundbeleuchtungssystem ist füe
eine Erkennung mit „Gegenlicht“ erforderlich.
