DEUKYX 2-59 193-6100 2.2 (B01) Shape Data Beispiel: Prüfung auf fehlende Elektroden „Normal“ in „Insp Condtn“ T extfeld In diesem Fall wird auch dann die Situation „Normal“ angenommen, wenn sich die Elektroden an der fal…
DEUKYX
2-58193-6100
2.2 (B01) Shape Data
(5) Insp Condtn
Es kann festgelegt werden, wie die eingerichtete Elektrodengruppe für die
Bauteilpositionierung und -inspektion gehandhabt werden soll.
Wählen Sie eine der folgenden Optionen:
Normal
:
Die Elektroden der Gruppe werden als normal
behandelt.
Wenn dies ausgewählt wird, werden die
zugehörigen Elektroden in der Gruppe als
Objekt für Überprüfungen beim Positionieren
aller Bauteile, auf Risse in den Elektroden, die
Elektrodenform usw. betrachtet.
Check of No Elct
:
Wenn diese Option ausgewählt ist, wird der Ort
der Elektroden in der Gruppe als Information
über inspizierte Punkte behandelt, an denen keine
Elektroden vorhanden sein sollten.
Wenn eine Elektrode im Elektrodenpunkt
erkannt wird, der in der Gruppe unter dieser
Inspektionsbedingung registriert werden soll, wird
das Bauteil, wenn ein Inspektionsfehler auftritt,
verworfen.
Bei einer normalen Inspektion wird eine defekte
Elektrode als Fehler erkannt. Bei den zusätzlichen
Elektroden wird jedoch keine Überprüfung
vorgenommen. Mit dieser Funktion hauptsächlich
zur Erkennung falscher Bauteile verwendet.
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
DEUKYX
2-59193-6100
2.2 (B01) Shape Data

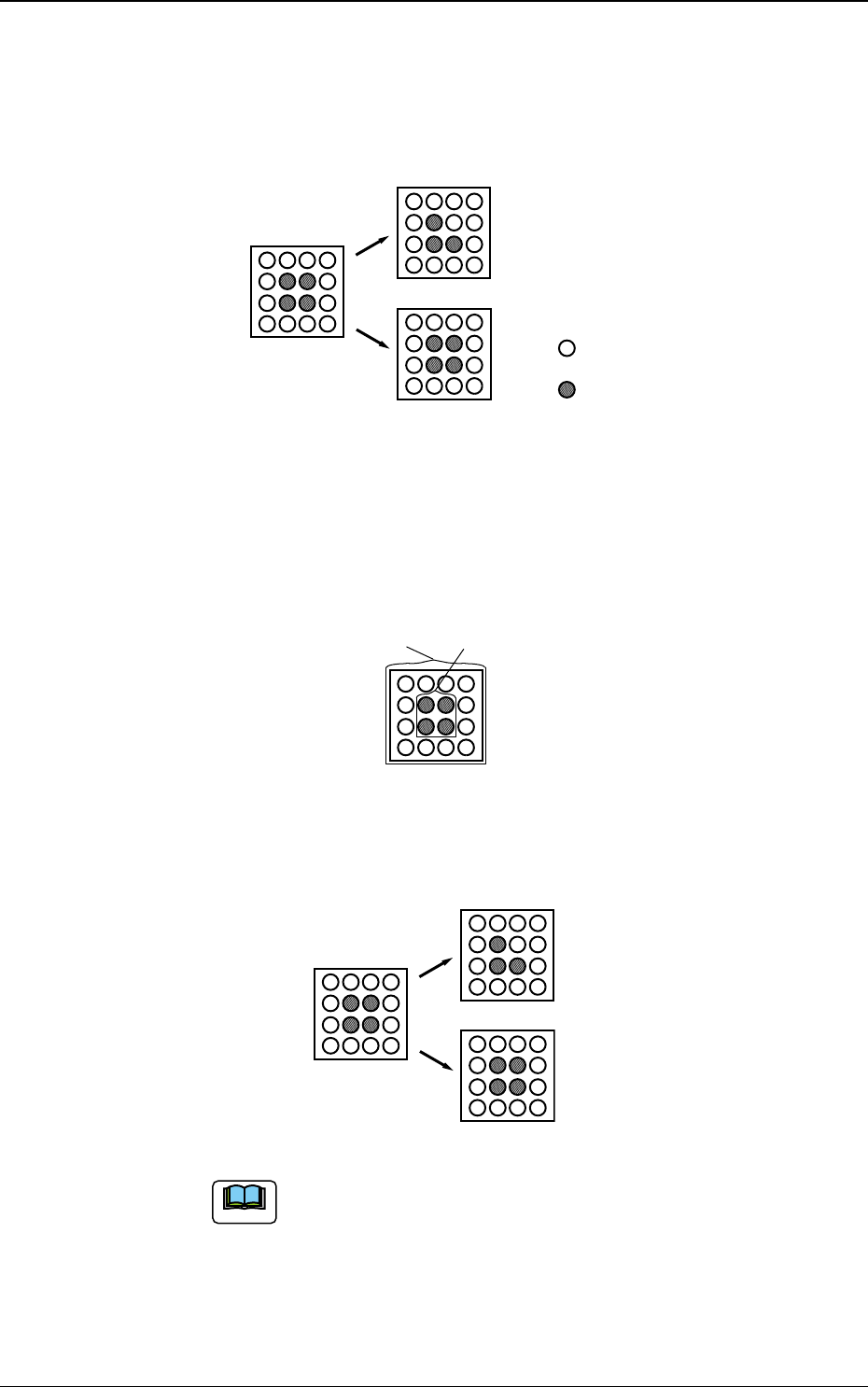

Beispiel: Prüfung auf fehlende Elektroden
„Normal“ in „Insp Condtn“ Textfeld
In diesem Fall wird auch dann die Situation „Normal“ angenommen, wenn
sich die Elektroden an der falschen Stelle benden (siehe unten).
OK
OK
: Elektroden
: Keine Elektroden
F6B58
„Check of No Elctd“ in „Insp Condtn“ Textfeld
Befolgen Sie in diesem Fall die nachstehenden Anweisungen, um
festzustellen, ob sich an den falschen Stellen Elektroden benden.
1. Teilen Sie den Block in zwei Bereiche (Block 1 und 2).
Block 1
Block 2
F6B59
2. Wird „Check of No Elctd“ für Block 2 angegeben, wird erkannt, ob sich
einige Elektroden an der falschen stelle benden..
NG
OK
F6B60
Hinweis
„Normal“ und „Check of No Elctd“ kann im obigen Beispiel für eine
Gruppe von Stellen mit Elektroden angegeben werden.
In diesem Fall sollte die Gruppe „Normal“ innerhalb des fehlend
angegebenen Bereichs über der Gruppe „Check of No Elctd“ liegen.
DEUKYX
2-60193-6100
2.2 (B01) Shape Data

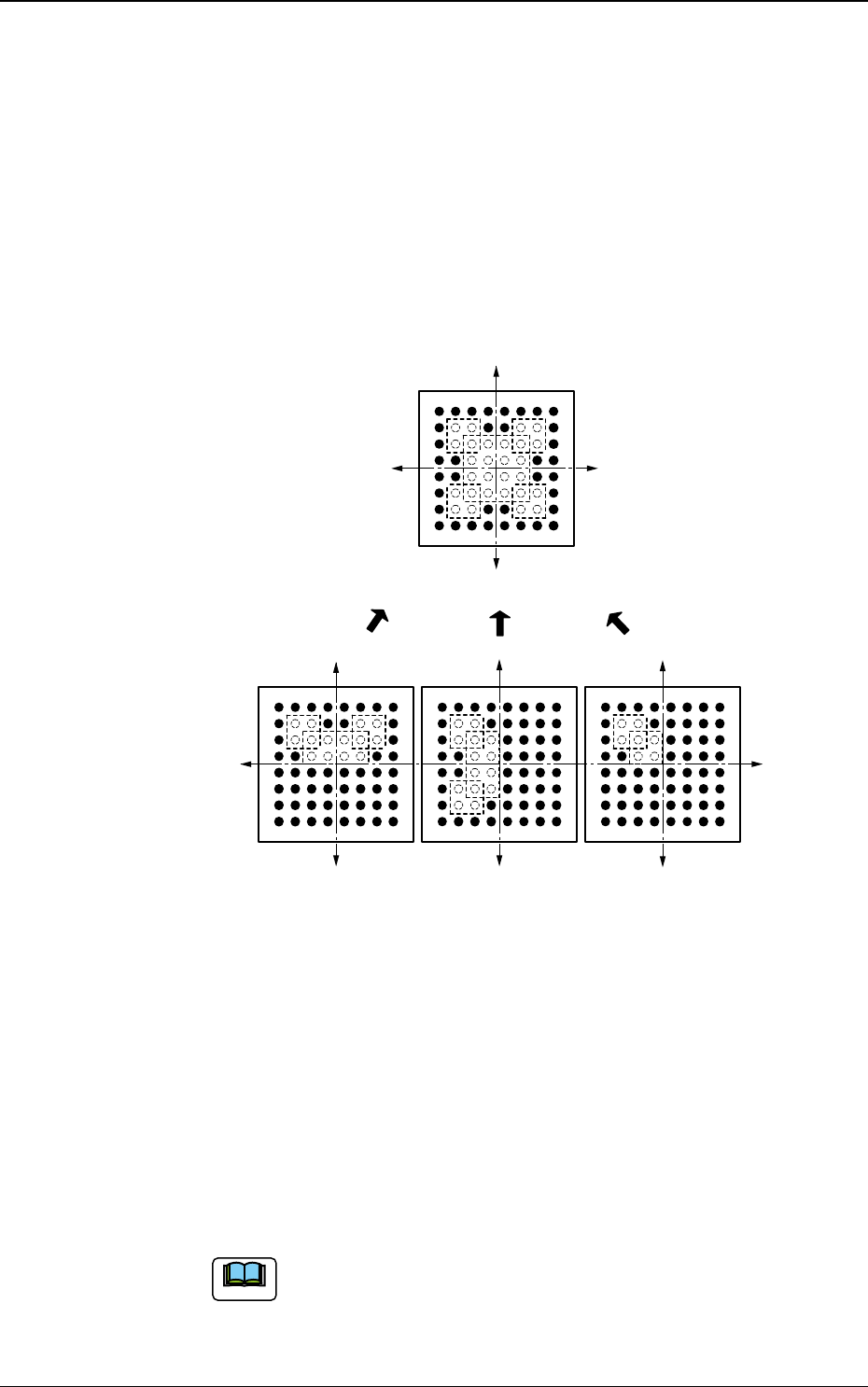

(6) Missing Elctd Set
Wählen Sie eine der folgenden Optionen, um festzulegen, wie symmetrisch
die fehlenden Elektroden sind.
• No Missing Cmpnt (Keine fehlenden)
• Normal
• Vertical Symmetry (Vertikal symmetrisch)
• Bilateral Symmetry (Beidseitig symmetrisch (disymmetrisch))
• Radial Symmetry (Radial symmetrisch)
Die Auswahl einer Option vereinfacht die Zuordnung eines fehlenden Blocks.
•
Component shape :
BGA/CSP (Simple)
Y(+)
Y(+)
Y(+)
Y(+)
Y(-)
Y(-) Y(-)
Y(-)
X(-)
X(+)
X(+)X(-)
Normal
Konvertiert in der
internen Erkennung
Bilateral Symmetry Radial SymmetryVertical Symmetry
F6B61
(7) # of Missing
Geben Sie die Anzahl der fehlenden Blöcke ein.
Wenn einige Elektroden in den angeordneten Elektroden fehlen, wird die
Elektrodengruppe als Block betrachtet (eine Gruppe fehlender Elektroden),
und die Anzahl der Blöcke kann angegeben werden.
Wählen Sie dann eine andere Option als „No Missing Cmpnt“ im textfeld
„Missing Elctd Set“ (6).
•
Dateneingabebereich
:
0 bis 40
•
Component shape :
BGA/CSP (Simple)
Hinweis
(a) Teile von Blöcken können sich überlappen.
(b) Wenn die Anzahl der fehlenden Blöcke vorgegeben ist, werden
„Missing Stg Row“, „Missing Stg Col“, „# of Missing Rows [pcs.]“
und „# of Missing Cols [pcs.]“ angezeigt.
