DEUKYX
2-24193-6100
2.2 (B01) Shape Data
(B01_03) Outward length 1, 2, 3 und 4 [mm]
Hinweis
Verwenden Sie die Abmessung zwischen der Mitte des Mold-Bauteils und
der äußeren Kante.
The Marke kennzeichnet die Mitte des Molds.
1
3
4
2
4
3
1
2
4
3
1
2
3
1
4
2
1
3
4
2
User Direction of Feed
F6B9
• Component Shape :
Deform (Simple), IC (Simple), IC (Complex),
Connector (Simple), Connector (Complex), Other
Leaded (Simple), und Other Leaded (Complex),
Special
Hinweis
Wie für „IC (Complex)“, „Connector (Complex)“ und „Other Leaded
(Complex)“, müssen die Parameter der folgenden Elemente basierend auf
der gleichen Referenzposition wir für „Außenlänge 1 [mm], 2 [mm], 3
[mm], 4 [mm]“ unter „Mold Size“ eingegeben werden.
„Center Posn (Latl) Det [mm]“ & „Top Posn (Long Dir) [mm]“ in „Lead
Data“ (Anschluss-Gruppendaten) „X [mm]“ und „Y [mm]“ bezeichnet mit
„Dim“ in „Corner Data“ „X [mm]“ und „Y [mm]“ bezeichnet mit „Edge
Offset Posn“ in „Edge Data“
(B01_04) Component weight [mg]
Geben Sie in das Textfeld das Bauteilgewicht ein.
• Component Shape :
Alle Bauteile können verwendet werden.
DEUKYX
2-25193-6100
2.2 (B01) Shape Data
(B01_05) Polarity existence
Wählen Sie „Enable (Aktivieren)“ oder „Disable (Deaktivieren)“, um festzu-
legen, ob das Bauteil Polarität hat oder nicht.
Diese Daten werden für die Programmoptimierung verwendet.
Wählen Sie „Enable“ oder „Disable“.
•
Zutreffende Bauteile:
Alle Bauteile können verwendet werden.
Mark position
Wird für „Polarity Existence“ „Enable“ verwendet, kann in der graschen
Darstellung die Position der Polaritätsmarkierung festgelegt werden.
Left BottomStandard (Right) Top
Bottom-Left Bottom-RightTop-Right Top-Left
F6B10
(B01_06) Mold positioning / Method
“Disable“
Die Positionierung erfolgt nicht anhand des Mold sondern anhand der
Anschlüsse.
“Enable“
Die Positionierung der X- und Y-Winkel erfolgt anhanddes Mold. Eine
Positionierung anhand der Anschlüsse erfolgt nicht.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
“Method“
Wird angezeigt, wenn für die Mold-Positionierung „Enable“ gewählt wurde.
Corner
:
Die Mold-Positionierung erfolgt anhand der Ecke.
Edge
:
Die Mold-Positionierung erfolgt anhand der Kante.
DEUKYX
2-26193-6100
2.2 (B01) Shape Data
(B01_08) Comp. Graphic additional display
Diese Daten sind für die grasche Darstellung.
Sie werden nicht zur Erkennung verwendet.
Enable
: Wurde dies gewählt, werden die Einstellungen für die
grasche Anzeige verwendet.
(Das Datenregister für die Bauteilgrak wird angezeigt.)
Disable
: Wurde dies gewählt, werden die Einstellungen für die
grasche Anzeige nicht verwendet.
• Component Shape :
Alle Bauteile können verwendet werden.

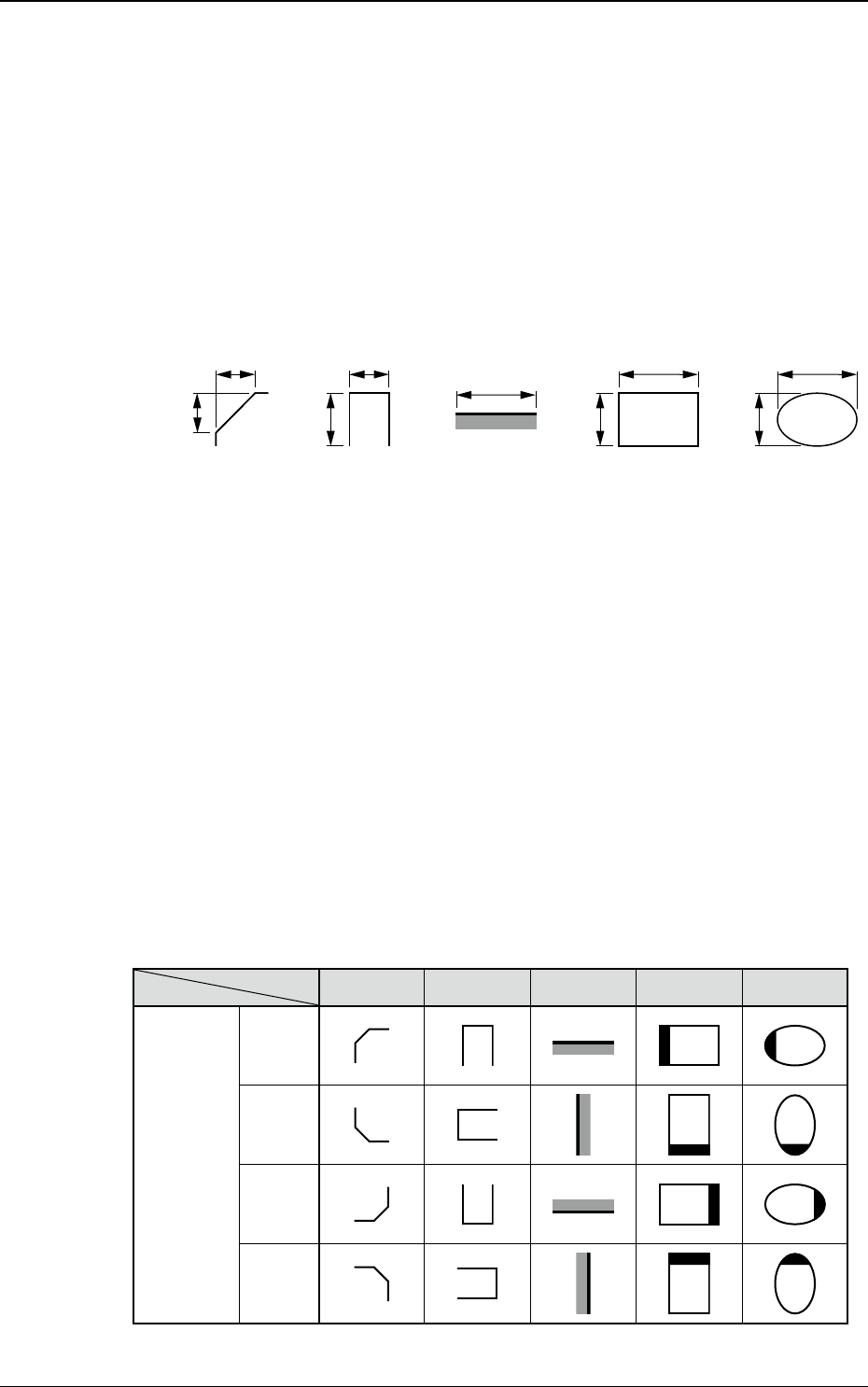

W W
H
H
W
H
W
W
H
L-Form Edge Rectangle Ellipse
U-Form
F6B11
(1) Shape
Wählen Sie die Form des Bereichs, der erkannt werden soll.
(2) Width [mm]
Geben Sie die Breite des Bereichs, der erkannt werden soll, ein.
(3) Height [mm]
Geben Sie die Höhe des Bereichs, der erkannt werden soll, ein.
(4) Dir. [deg]
Geben Sie die Richtung (Winkel) des Bereichs, der erkannt werden soll, ein.
Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
