DEUKYX 2-43 193-6100 2.2 (B01) Shape Data (9) Missing Lead Block #1 # of Missing [pcs.], Start Geben Sie die Anzahl der fehlenden Anschlüsse und die Anzahl der Anschlüsse einschl. des ersten fehlenden ein. 1 2 3 4 5 6 7 …
DEUKYX
2-42193-6100
2.2 (B01) Shape Data
Beispiel:
Connector (Stecker)
Lead Group 2
A B
Lead Group 3
Benutzersicht der Zufuhrrichtung
Lead Group 1
(Anschlussgruppe 1)
F6B39
Wenn die Anschlussbreite und -länge der FAnschlussgruppen 1 und 3 nahezu
derjenigen der Anschlussgruppe 2 entsprechen und der Abstand zwischen
Anschluss A der FAnschlussgruppe 1 und Anschluss B der Anschlussgruppe
2 fast dem Anschlussraster der Anschlussgruppe entspricht, richten Sie die
Parameter wie folgt ein.
•
Um Gruppe 1, 2 und 3 für die Positionierung der Bauteile zu verwenden,
setzen Sie Grp No. 1, 2 und 3 auf „Normal“.
•
Um Gruppe 1 und 3 nicht für die Positionierung der Bauteile zu
verwenden, setzen Sie Grp No. 2 auf „Normal“ und Grp No. 1 und 3 auf
„No Detection“.
Nur die Anschlussbedingung der Anschlussgruppe 2 beeinusst bei diesen
Einstellungen die Ergebnisse der Bauteilpositionierung.
(8) Missing Lead Block #
Geben Sie die Anzahl der fehlenden Blöcke ein.
Wenn in einem Anschlussblock einige Anschlüsse fehlen, legen Sie die
Anzahl der Blöcke entsprechend der Arrays fest, für die Anschlüsse fehlen.
•
Dateneingabebereich
: 0 bis 3
• Component Shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
DEUKYX
2-43193-6100
2.2 (B01) Shape Data
(9) Missing Lead Block #1 # of Missing [pcs.], Start
Geben Sie die Anzahl der fehlenden Anschlüsse und die Anzahl der
Anschlüsse einschl. des ersten fehlenden ein.
1
2345678910
10
987654321
Benutzersicht der Zufuhrrichtung
Lead Group 2
Lead Group 1
(Anschlussgruppe 1)
Lead Group 3
F6B40
Grp No.
(Lead Group No.)
Missing Lead Block #1
# of Missing [pcs.] Start
1 001 003
2 002 007
3 001 002
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
DEUKYX
2-44193-6100

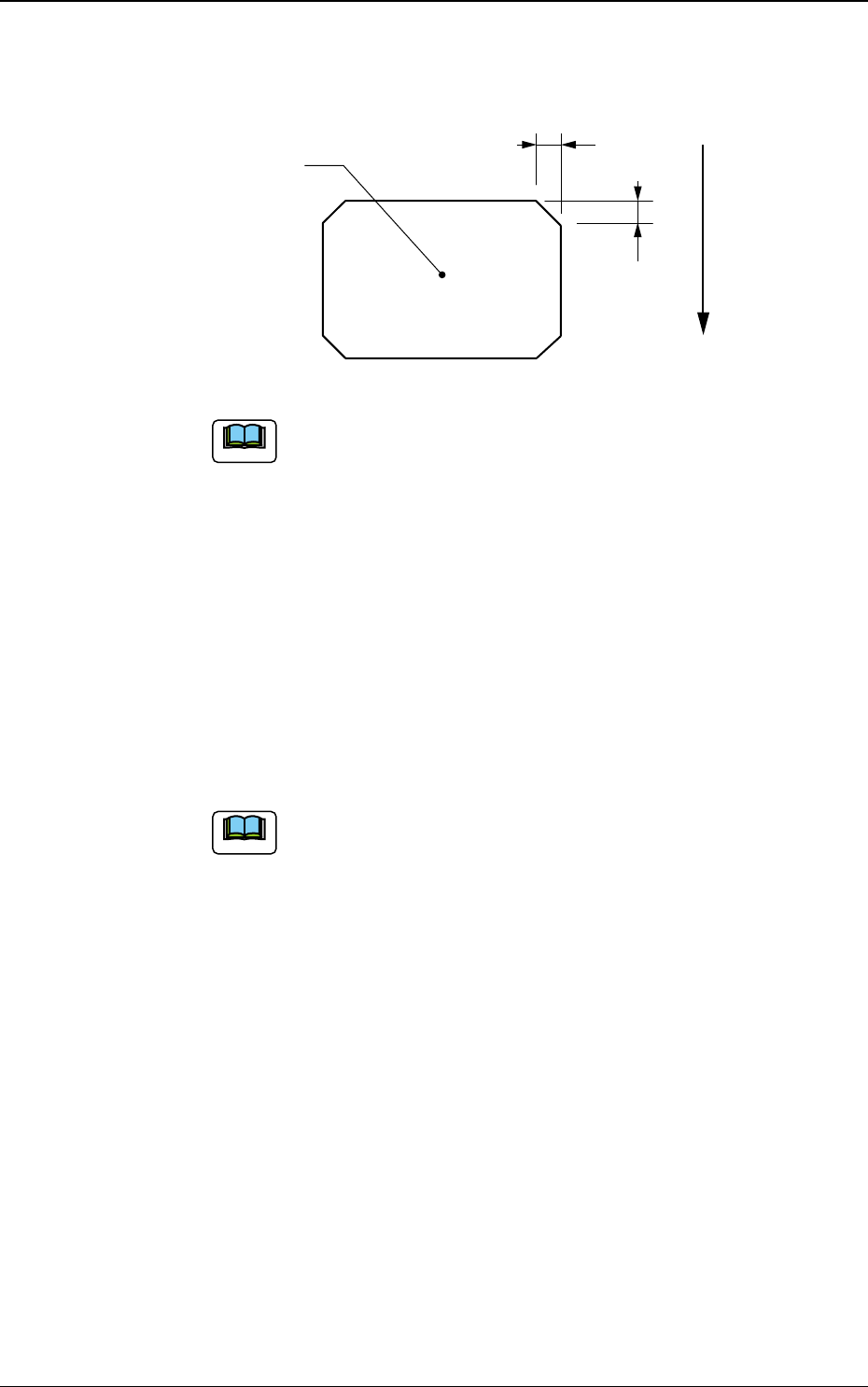

(B01_12) Corner Data
Geben Sie die Form der Ecken und die Abmessungen in X und Y ein.
1
3
2
4
X
Y
Component
(Bauteile)
Benutzersicht der Zufuhrrichtung
F6B41
Hinweis
Die Parameters müssen eingegeben werden, wenn „Normal (Rectangle)“
unter „Component type“ für komplexe Bauteile vorgegeben ist.
(1) Corner data des
Wählen Sie „Auto“ oder „Manual", um festzulegen, wie die Eckdaten
eingerichtet werden sollen.
Auto
:
Für alle vier Ecken werden die gleichen Parameter eingerich-
tet(automatisch als geeignet ermittelt).
Manual
:
Es können beliebige Parameter eingestellt werden.
• Component shape :
Deform (Simple), IC (Simple), Connector (Simple),
und Other Leaded (Simple))
Hinweis
Wählen Sie „
Manual
“, wenn das Gehäuse eine oder mehrere bestimmte
Ecken hat, die Abmessungen jeder Ecke unterschiedlich sind oder solche
Ecken von „Auto“ nicht gut erkannt werden können.
2.2 (B01) Shape Data
