DEUKYX
2-54193-6100
2.2 (B01) Shape Data
(6) # of groups
Geben Sie die Elektrodengruppenanzahl in das Textfeld ein.
•
Dateneingabebereich
BGA/CSP (Simple)
:
1 to 30
BGA/CSP (Complex)
:
1 to 3000
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
Hinweis
Wenn die Form eines speziellen BGAs nicht durch einen bestimmten
Array-Typ ausgedrückt werden kann, kann ein solches BGA-Bauteil
verwendet werden, indem die Anzahl der Elektrodengruppen erhöht wird.
Gruppen können sich überlappen.
Beispiel:
Die in der 1. und 6. Reihe angeordneten Lotperlen sind um eine
halbes Raster verschoben, verglichen mit den Lotperlen in den
anderen Reihen (2. bis 5. Reihe).
Elektrodengruppe 1
(4 Reihen und 6 Spalten)
Elektrodengruppe 2
(2 Reihen und 5 Spalten)
Bauteilunterseitenansicht
F6B52
DEUKYX
2-55193-6100
(B01_15) Elctd Type Data
Richten Sie Form, Abmessungen etc. der Elektrode ein.
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
(1) Shape
Legt die Form der Elektrode fest.
(2) Dim 1 [mm], Dim 2 [mm]
Geben Sie das Elektrodendurchmesser in das Textfeld ein.
•
Runde Form
Dim 1 (Elektrodendurchmesser)
Bauteilunterseitenansicht
F6B53
•
Rechteckige Form
Dim 1 X
Dim 2 Y
F6B54
2.2 (B01) Shape Data
DEUKYX
2-56193-6100
(B01_16) Electrode Group Data
Mit folgenden Parametern können Elektroden Gruppen zugeordnet werden.
(1) Type No.
Richten Sie die Elektrodentyp-Daten-Nr. entsprechend der spezizierten
Gruppe ein.
•
Dateneingabebereich
:
1 bis 3
•
Component shape :
BGA/CSP (Simple)

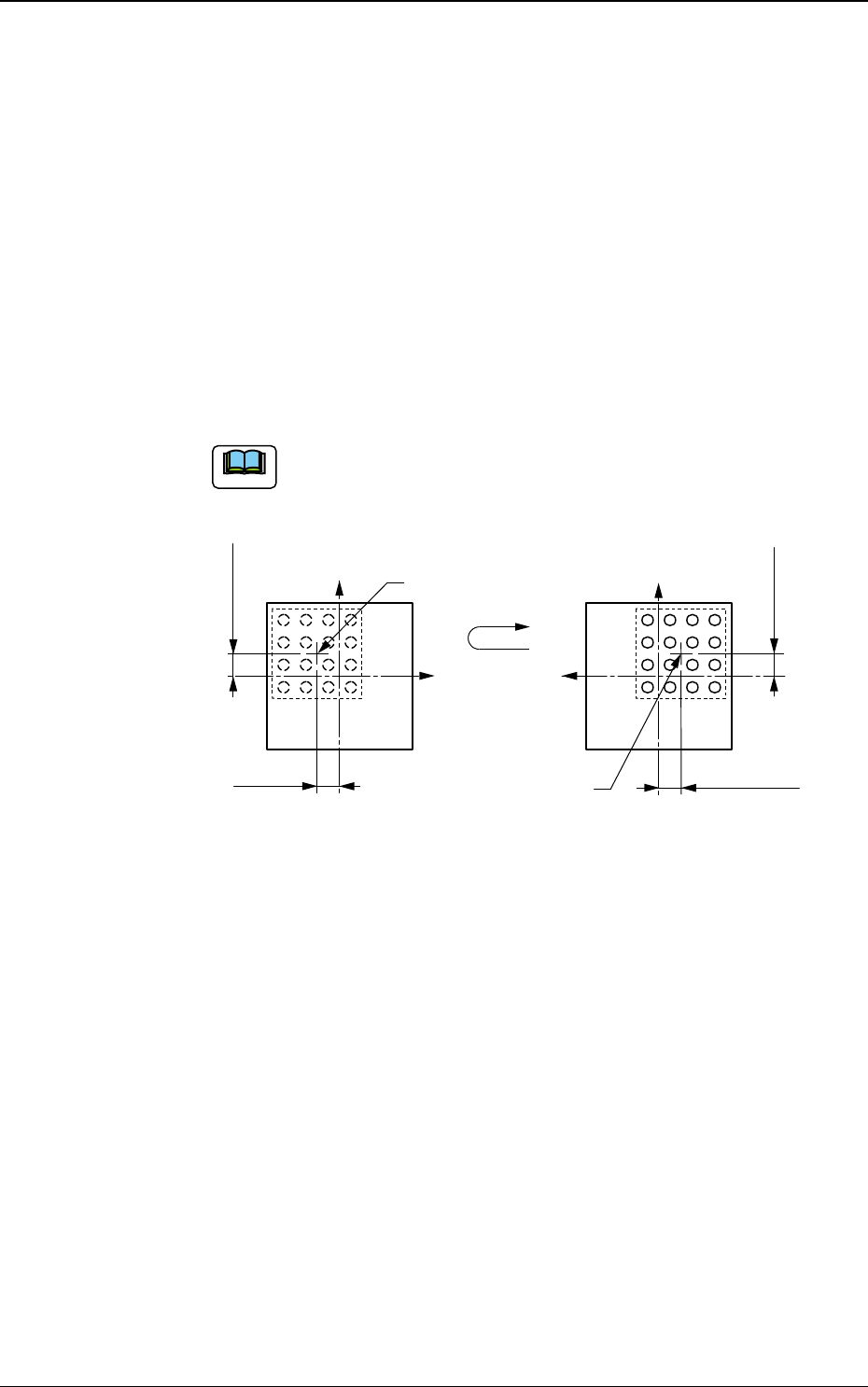

(2) Grp Posn X, Y [mm]
Stellen Sie die Mittenposition der Elektrodengruppe basierend auf der Mitte
des Gehäuses ein.
Hinweis
Da sich die Mitte der Elektrodengruppe im Normalfall in der Mitte des
Gehäuses bendet, werden die Koordinaten X und Y zu „0“ (Null). (X, Y
= 0, 0)
Mitte der Elektrodengruppe
Position Y
Position Y
Position X
Position X
Mitte der
Elektrodengruppe
+Y
+Y
+X
+X
Aufsicht auf Bauteile Bauteilunterseitenansicht
F6B55
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
2.2 (B01) Shape Data
