DEUKYX
2-96193-6100
2.3 (C01) Recognition Data
•
Komplexe Formen

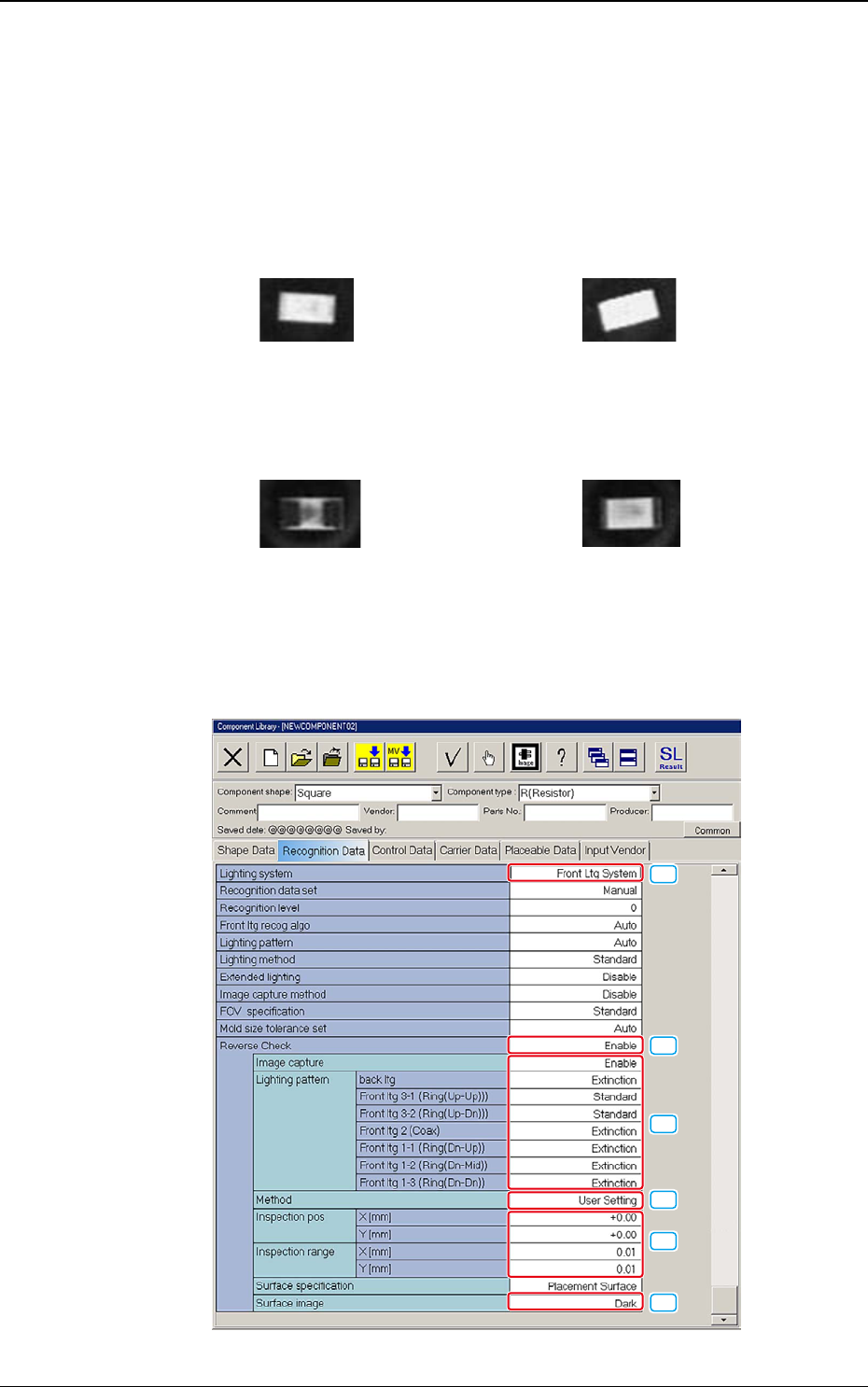

Da bei den Bauteilen in FB86 die Bilder der oberen und der unteren
Oberäche in der normalen Frontbeleuchtung gleich aussehen, ist
die Erkennung auch bei Einstellungen für die Rückwärtsprüfung von
Widerstands-Chips usw. nicht möglich. Bei Beleuchtung mit dem „Front
Itg3-1(Ring (Up-Up))“, „Front Itg3-1(Ring (Up-Dn))“ ist es jedoch möglich,
die oberen und unteren Oberächen anhand der Unterschiede in den Bildern
zu erkennen, wie in FB87 gezeigt.
<Wenn normal aufgenommen> <Wenn auf dem Kopf stehend aufgenommen>
Normales Frontbeleuchtungssystem
F6B89
Front ltg 3-1 (Ring (Up-Up))
Front ltg 3-1 (Ring (Up-Dn))
<Wenn normal aufgenommen> <Wenn auf dem Kopf stehend aufgenommen>
F6B90
In diesem Fall sind die Einstellungen für die Bauteilbibliothek wie folgt:
[1]
[2]
[4]
[6]
[5]
[3]
F6B91
DEUKYX
2-97193-6100
2.3 (C01) Recognition Data
[1] Recognition data set
Wählen Sie „Manual“ in dem Textfeld.
[2] Reverse Check
Wählen Sie „Enable“ in dem Textfeld.
[3] Image capture
Wählen Sie „Enable“ und richten Sie das „Lighting pattern“ ein.
Hinweis
Verwenden Sie für das „Lighting pattern“ Bauteil-Erkennungsprüfung
usw., um zu überprüfen, ob erkennbare Markierungen gefunden und dann
gesetzt werden können.
[4] Method
Wählen Sie aus dem Folgenden die Beurteilungsmethode:
Standard:
Die Inspektionspositionen, -bereiche oder -methoden werden automatisch
anhand der Bedingungen wie beispielsweise Bauteilform eingestellt.
Special:
Inspektionspositionen, -bereiche und -methoden werden über die Werte des
Beurteilungsmodus vorgegeben.
User Setting:
Die gewünschten Inspektionspositionen, -bereiche und dergleichen können
eingerichtet werden.
[5] Inspection pos X, Y [mm] und Inspection range X, Y [mm]
Geben Sie die Werte für Inspektions-Pos X, Y und Inspektions-Bereich X, Y
vor.
[6] Surface image
Hinweis
Wählen Sie „Dark“ in dem Textfeld.
Für die Einstellung „Oberächenbild“ richten Sie die Helligkeit nach der
Bestückungsoberäche ein.
Hinweis
(a) Wenn Sie Reverse Check mit einer komplexen Form durchführen,
ist die On-the-Fly-Erkennung nicht möglich, da unterschiedliche
Beleuchtungsmethoden zwischen der Bauteilerkennung und der
Rückwärtsprüfung verwendet werden. Daher ist eine statischen Erkennung
erforderlich, die in Folge die Taktrate senkt.
(b) Wird „Special“ bei der Einstellung angezeigt, bedeutet dies reservierte
Daten.
DEUKYX
2-98193-6100
2.3 (C01) Recognition Data
(C01_23) Lighting method
Wird „Extension“ gewählt, wird die Beleuchtungszeit verlängert.
Die kann bei Bauteilen mit geringem Kontrast von Nutzen sein.
(C01_24) Extended lighting
Diese kann für die Pin-Erkennung von Einsteckbauteilen oder eines
Linsenbauteils ausgewählt werden.
(C01_25) Shape pos detn / Shape pos tol [mm]
Wird eine Formpositionserkennung oder eine Beurteilung durchgeführt,
wählen Sie eine Toleranz aus den folgenden Möglichkeiten.
Disable:
Wählen Sie dies, wenn die Formposition nicht bestimmt werden soll.
Enable (Auto):
Wählen Sie dies, wenn die Formposition bestimmt werden soll.
Der automatisch eingestellte Anfangswert wird für die
Formpositionstoleranz verwendet.
Enable (Mnl):
Wählen Sie dies, wenn die Formposition bestimmt werden soll.
Der gewünschte Wert wird als Formpositionstoleranz verwendet.
•
Component shape :
Special
Hinweis
(a) Wählen Sie bei der Einrichtung der Daten in „Recognition data set“ die
Option „Manual“.
(B) Der in der Toleranzspalte des Bearbeitungsbildschirms angezeigte Wert
wird für die Toleranz verwendet, wenn Sie „Auto“ auswählen.
