2.2 (B01) Shape Data
(5) Detection Posn Offset [mm]
Wenn die Form des Bereichs an der Erkennungsposition speziell ist, sollte
die Erkennungsposition geändert und eingerichtet werden.
Hinweis
Im Normalfall wird eine geeignete Erfassungsposition in Längsrichtung
von Anschlüssen und Elektroden automatisch entsprechend der
Anschlusstypen und ihrer Erfassungsposition eingerichtet. Wenn die Form
des Bereichs an der Erkennungsposition jedoch speziell ist, sollte dieser
Parameter angegeben werden, um die Erkennungsposition zu ändern.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)

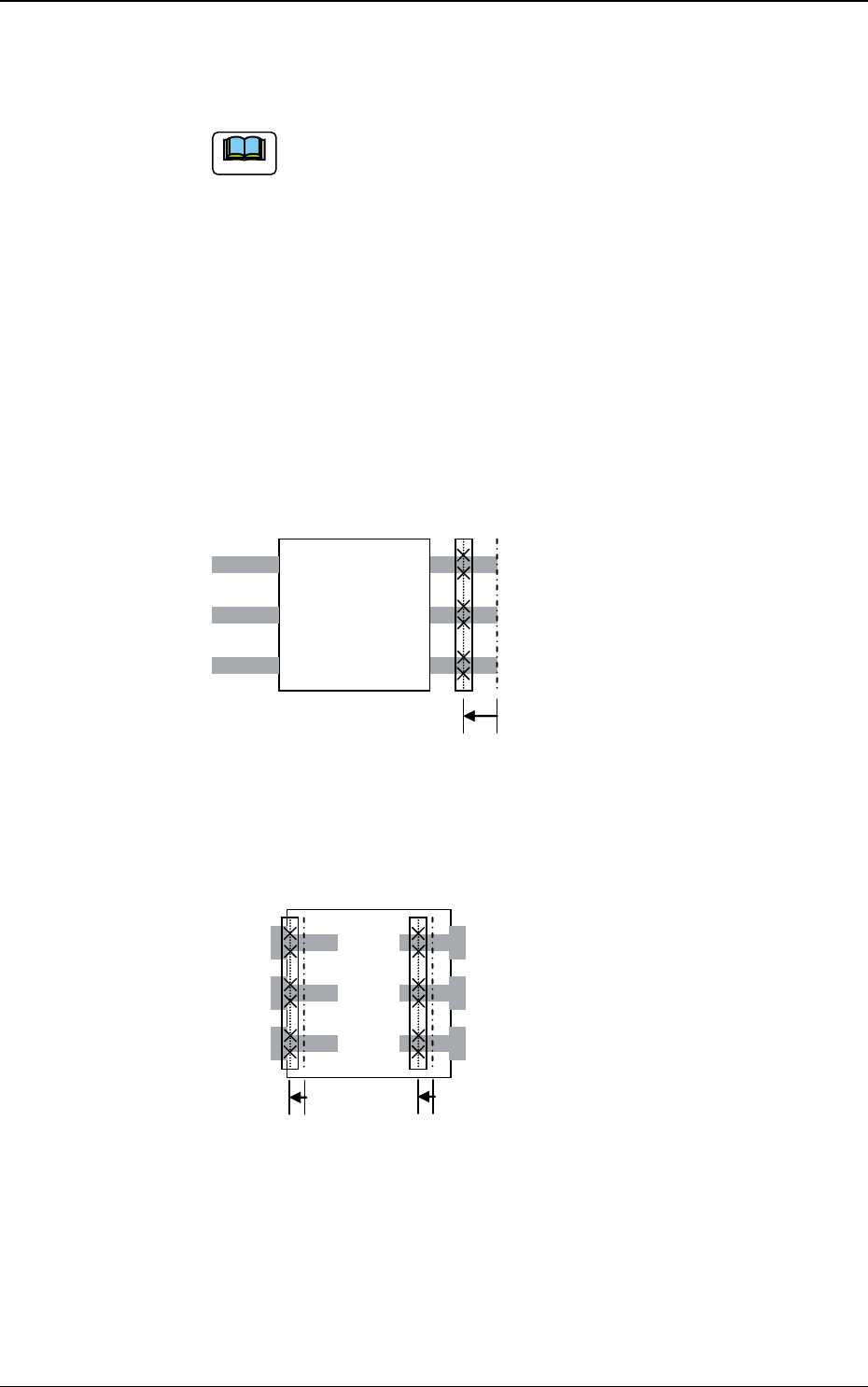

Geben Sie den Offset der Erkennungsposition wie folgt an,
wenn die Bauteilform „IC“ ist und der „Lead type“ „Gull Wing“
oder „Straight“ ist oder wenn die Bauteilform „Connector“ oder
„Other Leaded“ ist und der „Lead type“ „Standard“ ist.
Detection Position Offset (-)
F6B25
Legen Sie den Offset der Erkennungsposition wie folgt fest,
wenn die Bauteilform „IC“ und der „Lead type“ „J-Bend“ ist.
Detection Position
Offset (+)
Detection Position
Offset (-)
F6B26
DEUKYX
2-35193-6100
2.2 (B01) Shape Data

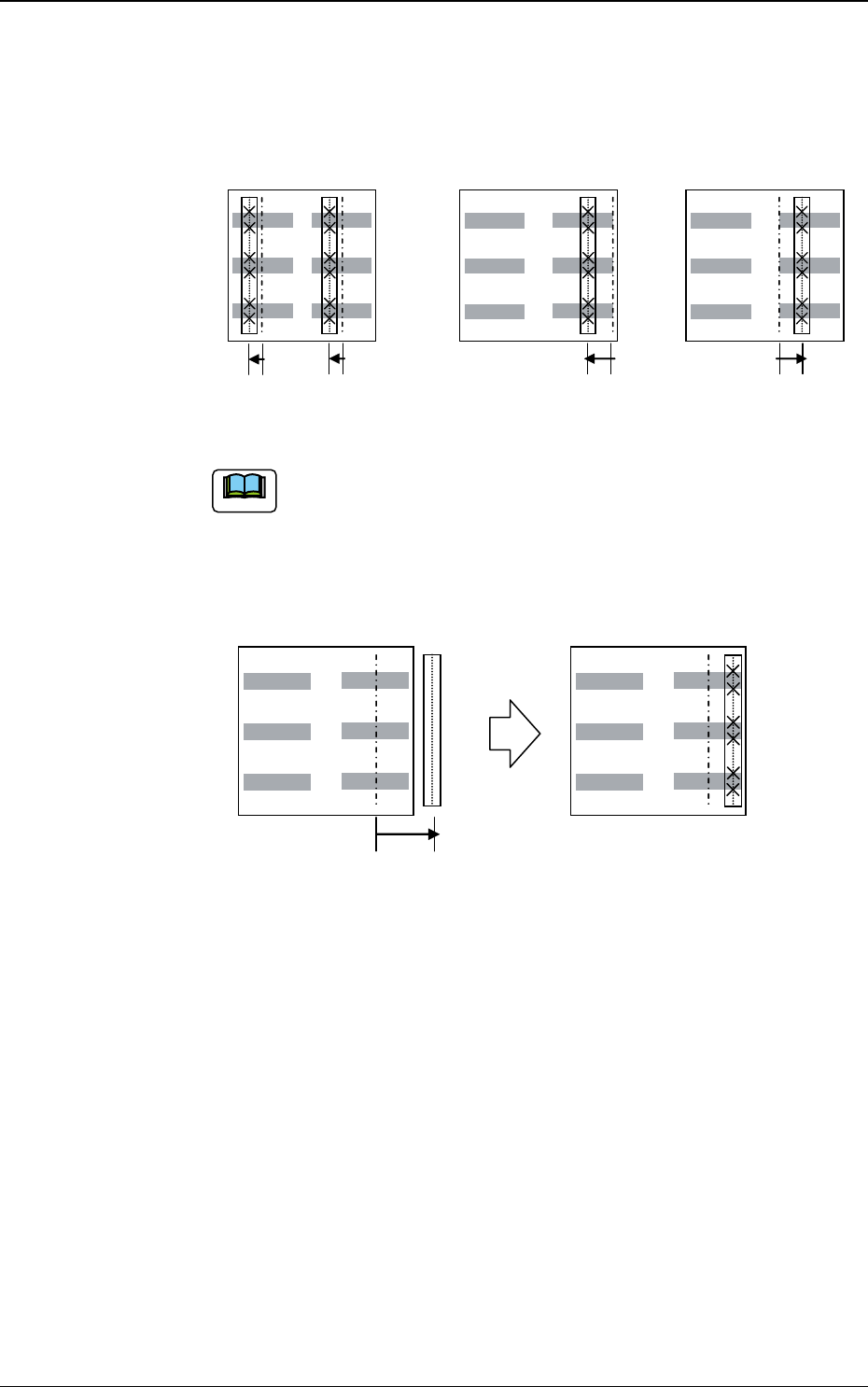

Geben Sie den Offset der Erkennungsposition wie folgt an, wenn
die Bauteilform „IC“ ist und der „Lead type“ „nicht bedrahtet“
ist oder wenn die Bauteilform „Steckerleiste“ oder „andere
bedrahtete“ ist und der „Lead type“ „Electd“ ist.
)
+)
Detection Position
Offset (
+)
Detection Position
Offset (-)
Detection Position
Offset (-)
Detection Position
Offset (+)
•Detection Posn: Center •Detection Posn: Outside •Detection Posn: Inside
F6B27
Hinweis
Wenn eine Position außerhalb des Bereichs der Anschlüsse festgelegt
wird, wird die Position automatisch so angepasst, dass sie im Bereich der
Anschlüsse bleibt und eingerichtet wird.
Beispiel:
Automatische
Einstellung
Detection Position Offset (+)
F6B28
(6) Image
Wählen Sie eine der folgenden Optionen aus, um festzulegen, wie das Bild
des zu erkennenden Bereichs im Vergleich zur Umgebung aussehen soll.
Standard
:
Wählen Sie diese Option, wenn das aufgenommene Bild durch
die Erkennung mit der Frontbeleuchtung dunkel und durch die
Erkennung mit der Hintergrundbeleuchtung hell erscheint.
Reverse
:
Wählen Sie diese Option, wenn das aufgenommene Bild durch
die Erkennung mit der Frontbeleuchtung hell und durch die
Erkennung mit der Hintergrundbeleuchtung dunkel erscheint.
• Component Shape :
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
DEUKYX
2-36193-6100
2.2 (B01) Shape Data
(B01_11) Group
Legen Sie die Position, Richtung, Anordnung usw. der Anschlussgruppe fest, die
mit Anschlüssen desselben Typs gebildet wird.
(1) Dir. [deg]
Geben Sie die Richtung (Winkel) der Anschlussgruppe in das Textfeld ein.
• Zutreffende Bauteile:
IC (Simple), IC (Complex), Connector (Simple),
Connector (Complex), Other Leaded (Simple), und
Other Leaded (Complex)
Benutzersicht der Zufuhrrichtung
deg180 deg
0 deg
270 deg
90 deg
F6B29
Beispiel:
Lead Group 2
Lead Group 1
(Anschlussgruppev 1)
0 deg
180 deg
Benutzersicht der Zufuhrrichtung
F6B30
Grp No.
(Lead Group No.)
Dir. [deg]
1 0
2 180
