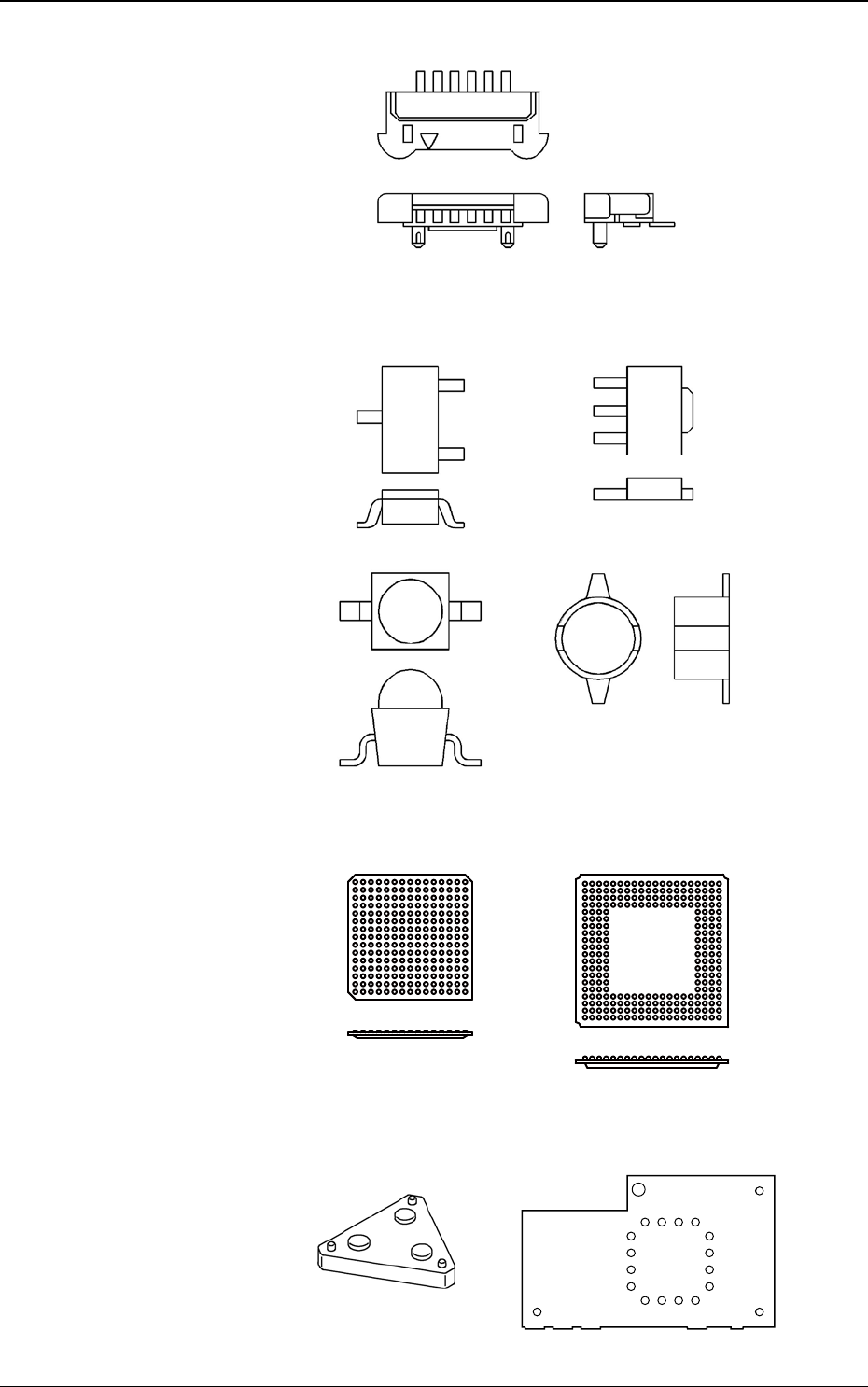

2.2 Typische Beispiele für die einzelnen Bauteile
Anschlüsse
FFC/FPC-Steckerleisten
F6D10
Andere bedrahtete Bauteile
Mini-Leistungstransistor
Mini-Leistungstransistor
LED Spule
F6D11
BGAs/CSPs
IC IC
F6D13
Spezialbauteile
F6D14
EUKYX
4-9193-6100
3. Vermessen des Bauteils
3. Vermessen des Bauteils
Die Bauteilabmessungen müssen entsprechend der Form für jedes Bauteil
ermittelt werden.
Tragen Sie die Messwerte in die jeweiligen Datenblätter ein.
Hinweis
(a) Auf die Messwerte (Abmessungen) kann Bezug genommen werden, wenn
ähnlich geformte Komponenten aus der Standard Component Library
ausgewählt werden müssen.
(b) Auf die Messwerte kann auch verwiesen werden, wenn eine neue
Component Library erstellt werden muss.
3.1 Nicht bedrahtete Bauteile
3.1.1 Zylindrische Bauteile

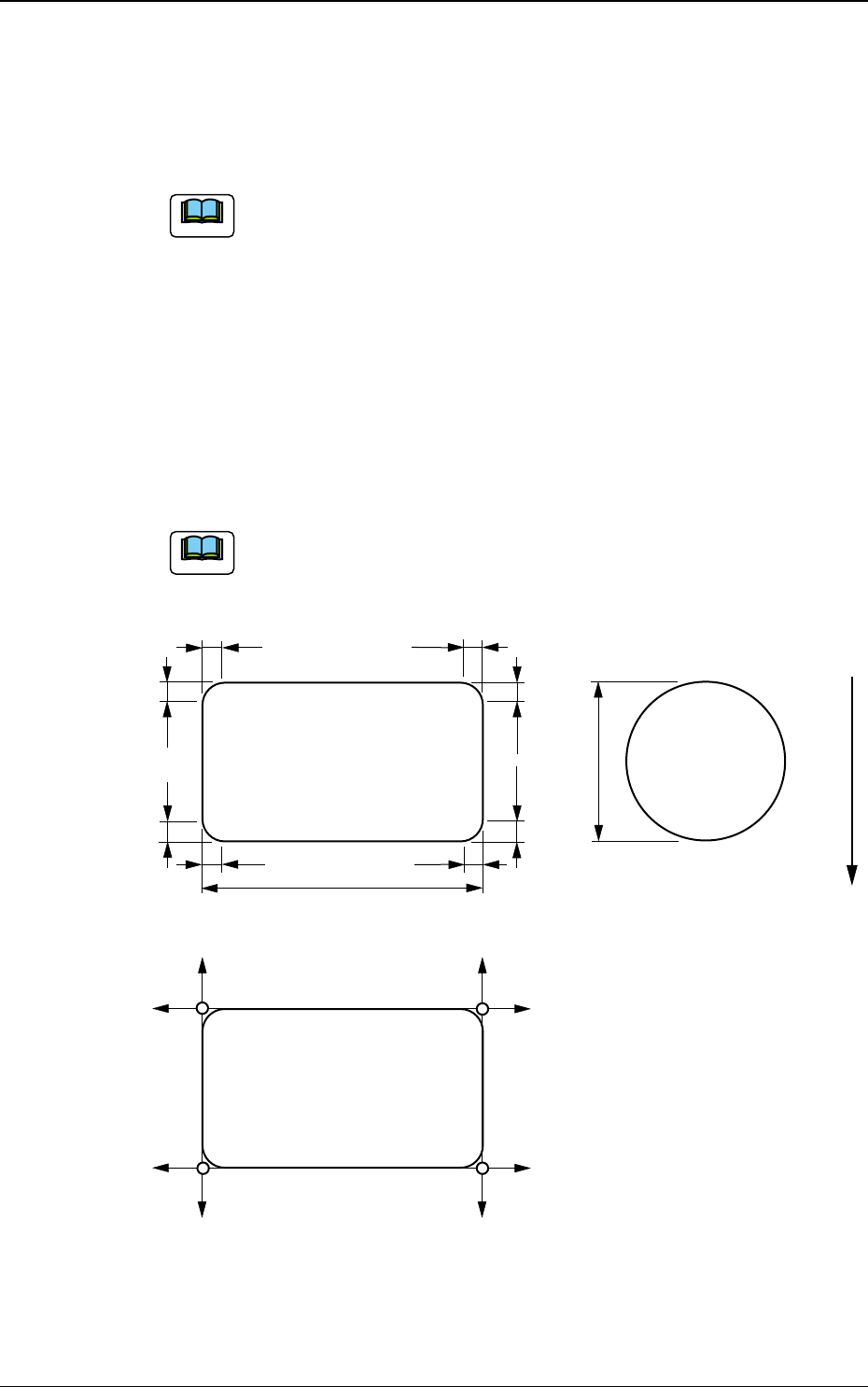

Messen Sie die in der Abbildung dargestellen Abmessungen [1] bis [18].
Hinweis
(1), (2), (3) und (4) in der Abbildung entsprechen „Ecke 1“, „Ecke 2“, „Ecke 3“
und „Ecke 4“ der Eckdaten.
[2]
[15]
[16]
[3]
[4]
[8]
[7]
(1)
(2)
(4)
(3)
[11]
[12]
[1]
(1)
(2)
(4)
(3)
+Y
+X
+Y
+X
+Y
+X
+Y
+X
[5]
[9]
[13]
[6]
[17]
[18]
[14]
[10]
Benutzersicht der Zufuhrrichtung
F6D15
EUKYX
4-10193-6100
3.1 Nicht bedrahtete Bauteile
Individuelles Datenblatt (zylindrisch)
Min-Einheit: 0,01 mm
Messwerte
1
Gehäusegröße X [mm] (horizontal)
2
Gehäusegröße Y [mm] (vertikal)
3
Ecke 1 Dim X [mm]
4
Ecke 1 Dim Y [mm]
5
Ecke 1 Offsetpos. X [mm]
6
Ecke 1 Offsetpos. Y [mm]
7
Ecke 2 Dim X [mm]
8
Ecke 2 Dim Y [mm]
9
Ecke 2 Offsetpos. X [mm]
10
Ecke 2 Offsetpos. Y [mm]
11
Ecke 3 Dim X [mm]
12
Ecke 3 Dim Y [mm]
13
Ecke 3 Offsetpos. X [mm]
14
Ecke 3 Offsetpos. Y [mm]
15
Ecke 4 Dim X [mm]
16
Ecke 4 Dim Y [mm]
17
Ecke 4 Offsetpos. X [mm]
18
Ecke 4 Offsetpos. Y [mm]
