3.2 Area-Array-Bauteile
3.2 Area-Array-Bauteile
3.2.1 BGA / CSP

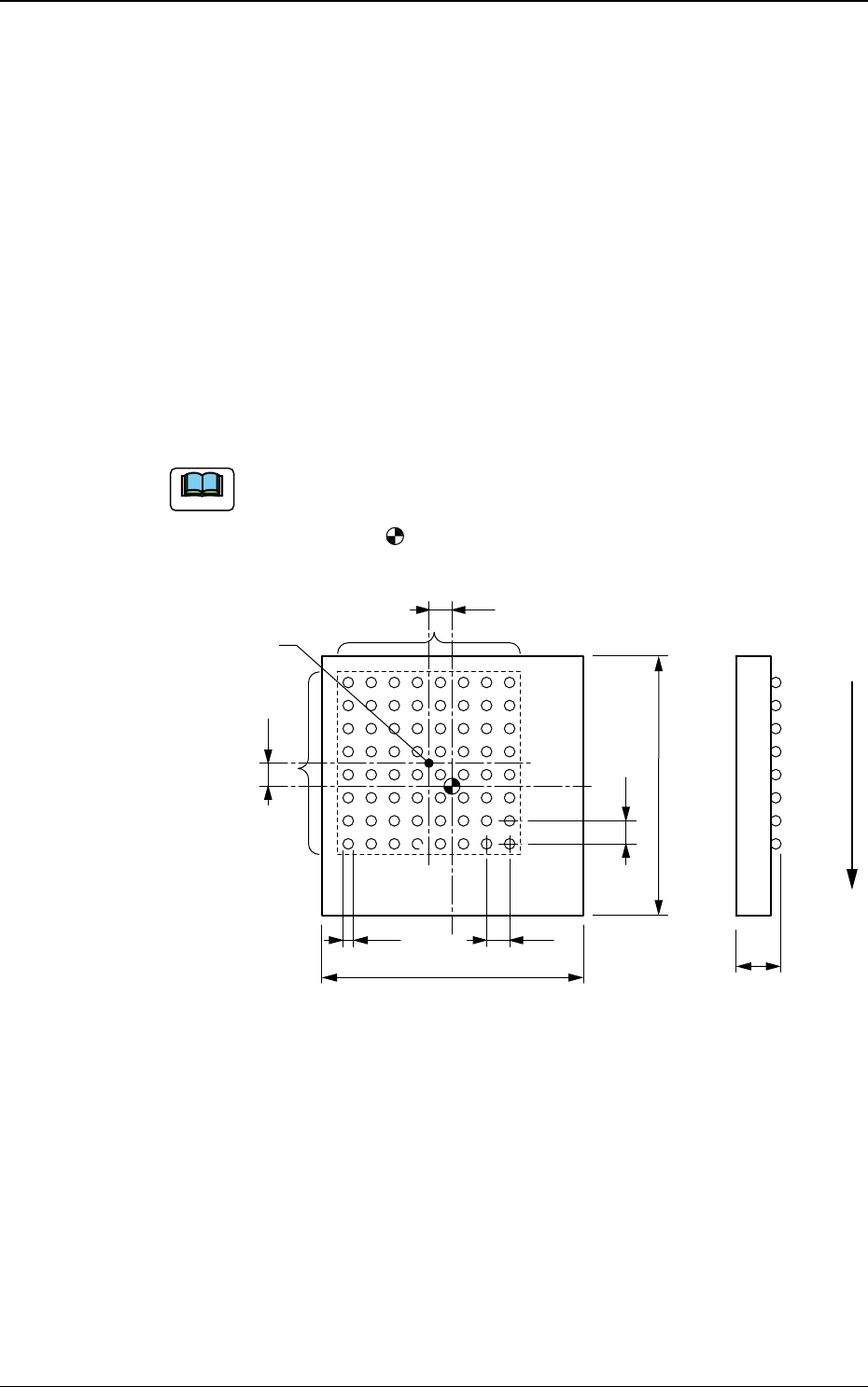

Messen Sie die in der Abbildung dargestellen Abmessungen [1] bis [10].
Besitzt ein Bauteil mehrere Elektrodengruppen, setzen Sie „Erweiterte
Einstellunge“ auf „Aktivieren“ und messen Sie die Abmessungen [5] bis [10] für
die Elektrodengruppen 2 bis 6.
Fehlen auf dem Bauteil Elektroden, setzen Sie „Erweiterte Einstellunge“ auf
„Aktivieren“ und geben Sie die Anzahl der fehlenden Blöcke in „# fehlende“ ein.
Messen Sie danach die in der Abbildung dargestellen Abmessungen [11] bis [14].
Sind fehlende Blöcke vorhanden, messen Sie [11] bis [14] für fehlende elektroden
2, 3 usw.
(Es können bis zu 40 fehlende Blöcke deniert werden.)
Hinweis
(a) Die Abbildung zeigt die Oberseite (Seite mit fehlenden Lotperlen) eines
Bauteils und ist ein Beispiel für „# of Elektrodengruppen
=
1“
(b) Die Mitte der
-marke kennzeichnet den Referenzpunkt des Bauteils.
(Im Normalfall bendet sich der Referenzpunkt in der Mitte des Gehäuses.)
[4]
[6]
[7]
[2]
[9]
[8]
[3]
[1]
[10]
[5]
Mitte der
Elektrodengruppe
Benutzersicht der Zufuhrrichtung
F6D19
EUKYX
4-17193-6100
3.2 Area-Array-Bauteile

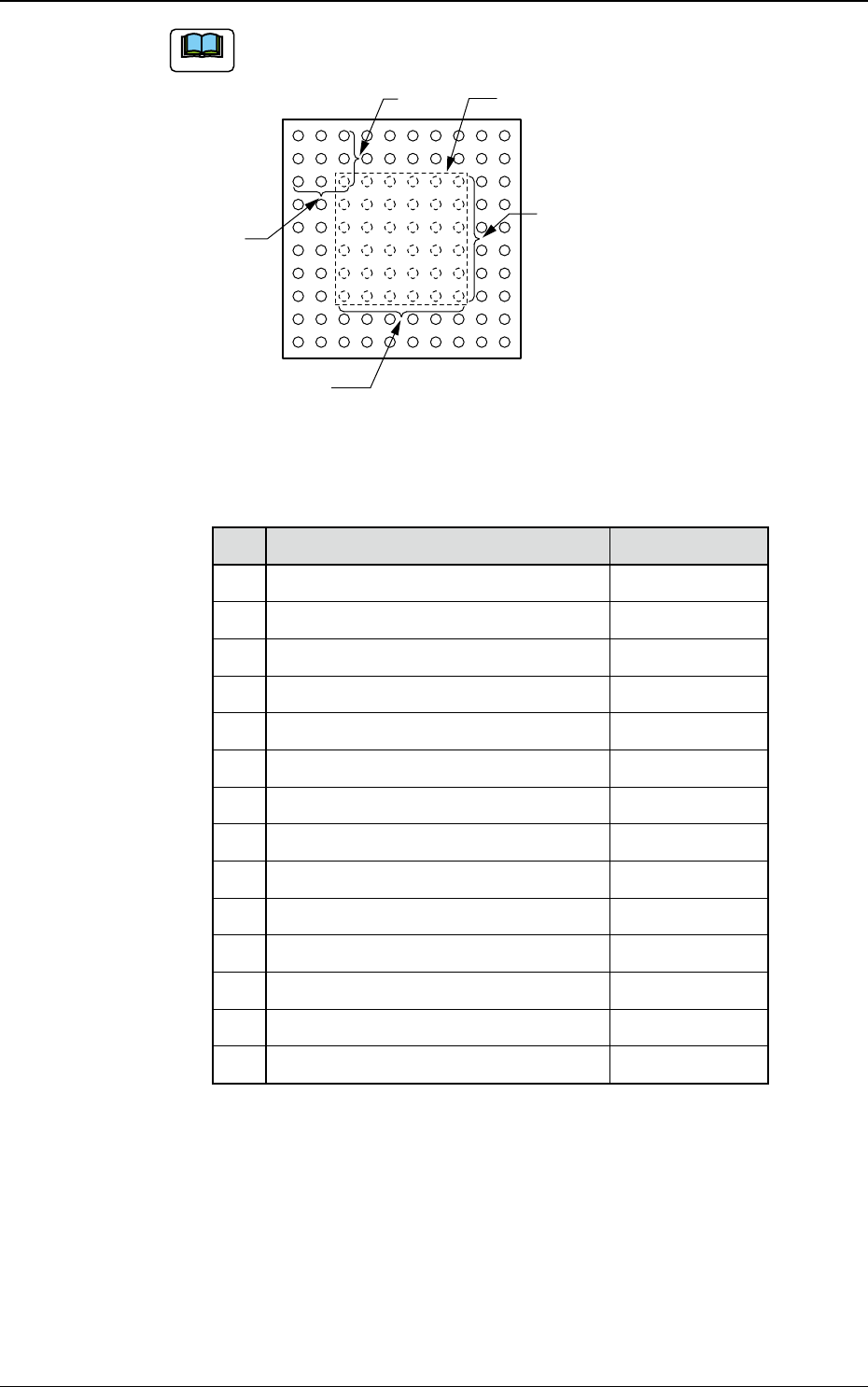

Hinweis
Die Abbildung zeigt die Aufsicht (Seite mit fehlenden Elektroden) des Bauteils.
1
1 2 3
2
3
[11]
[13]
[14]
[12]
Elektrode - Fehlernder Block
F6D20
Individuelles Datenblatt (BGA/CSP)
Min-Einheit: 0,001 mm
Messwerte
1
Gehäusegröße X [mm]
2
Gehäusegröße Y [mm]
3
Gehäusegröße t [mm] [T [mm]]
4
Elektrodentyp #1 Dim 1 [mm]
5
Grp-Nr 1 Grp-Pos X [mm]
6
Grp-Nr 1 Grp-Pos Y [mm]
7
Grp-Nr 1 Reihenraster [mm]
8
Grp-Nr 1 Spaltenraster [mm]
9
Grp-Nr 1 # Reihen [Stck]
10
Grp-Nr 1 # Spalten [Stck]
11
Fehlender Elektrodenblock #1 Startreihe
12
Fehlender Elektrodenblock #1 Startspalte
13
Fehlender Elektrodenblock #1 # Reihen
14
Fehlender Elektrodenblock #1 # Spalten
