2.5 (E01) Carrier Data
(E01_05) Tray data
Hinweis
Wurde in das Textfeld „Type“ von „Carrier data“ „Tray“ eingegeben,
müssen die Tray-Daten speziziert werden.

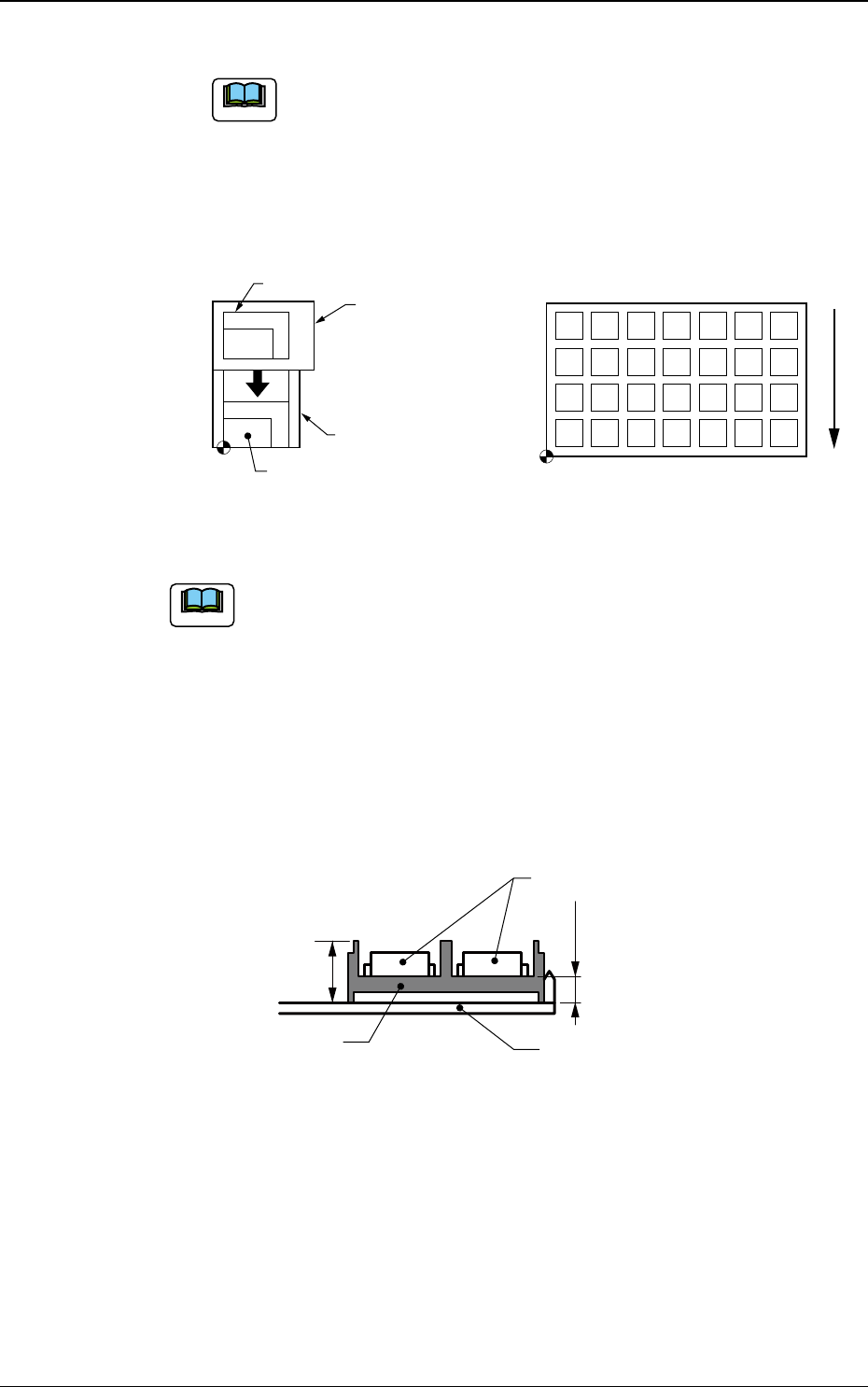

(1) Matrix X und Y
Geben Sie die Anzahl der Spalten (X) und Reihen (Y) der Matrix in diese
Textfelder ein.
1
1
2
2
3
99
99
...
...
Multi-Layer
Tray-Feeder
Tray-Traverse
Tray
Palette
X-Richtung (Spalten)
Aufsicht auf Tray
Y
Richtung (Reihen)
Benutzersicht der Zufuhrrichtung
F6B107
Hinweis
Die Bauteile werden in der Reihenfolge der Matrixelemente aufgenommen
„(1,1), (1,2), , (2,1), (2,2), ..., und so weiter“.
(2) Height h und H [mm]
H
:
Geben Sie den Abstand (Höhe) zwischen der unteren und oberen
Oberäche des Trays in das Textfeld ein.
h
:
Geben Sie den Abstand (Höhe) zwischen der unteren Oberäche des
Trays und dem Boden der Zelle (Zelle in der das Bauteil lagert) in das
Textfeld ein.
Tray
Seitenansicht
Bauteil
Palette
Height h
Height H
F6B108
DEUKYX
2-127193-6100
2.5 (E01) Carrier Data
(3) Seitenlänge X und Y [mm]
Geben Sie die Abmessungen in X und Y zwischen der Referenzecke des
Trays und der Mitte des Bauteils in Matrixelement (1,1) ein.
1
1
2
2
3
99
99
...
...
X-Richtung
Aufsicht auf Tray
Y
-Richtung
Benutzersicht der Zufuhrrichtung
Side Length X
Side Length Y
F6B109
(4) Raster X und Y [mm]
Geben Sie die Abmessungen in X und Y zwischen den Mittelpunkten der
Bauteile in in den Zellen des Trays ein.
1
1
2
2
3
99
99
...
...
X-Richtung
Aufsicht auf Tray
Y
-Richtung
Benutzersicht der Zufuhrrichtung
Pitch X
Pitch Y
F6B110
DEUKYX
2-128193-6100
2.5 (E01) Carrier Data
(5) Xfr Speed
Wählen Sie eine der folgenden Optionen als Verzögerungsrate der
Transportgeschwindigkeit der Tray-Querwelle, die eine Palette aus dem
Magazin herauszieht oder die Palette für die Lagerung zurückschiebt.
Full Speed 10%Decr 20%Decr 30%Decr 40%Decr
50%Decr 60%Decr 70%Decr 80%Decr 90%Decr
Hinweis
Kommt es vor, dass sich Bauteile während des Verfahrens des Trays aus
ihren Positionen verschieben, muss die Geschwindigkeit geändert werden.
(6) Elevator speed (Magazin)
Wählen Sie für die Abbremsrate der Geschwindigkeit des Magazinhebers
(Geschwindigkeit mit der der Heber auf und ab fährt) eine der folgenden
Optionen.
Full Speed 10%Decr 20%Decr 30%Decr 40%Decr
50%Decr 60%Decr 70%Decr 80%Decr 90%Decr
Hinweis
(a) Kommt es vor, dass sich Bauteile während des Hebens oder
Senken des Hebers aus ihren Positionen verschieben, muss die
Geschwindigkeit geändert werden.
(b) Im aktuellen Betrieb wird der Heber mit der größten Abbremsrate für
die jeweiligen Bauteile im Magazin betrieben.
(E01_06) Stick data
Hinweis
Wurde in das Textfeld „Type“ von „Carrier data“ „Vibratory Stick“
eingegeben, müssen die Stangendaten speziziert werden.
(1) Stick width [mm]
Geben Sie die Stangenbreite in das Textfeld ein.
(2) Feed time [sec]
Richten Sie die Vibrationszeit ein, die erforderlich ist, um ein Bauteil aus
dem Stangen-Feeder heraus zu transportieren.
Hinweis
(a) Stellen Sie nach dem Messen der Referenzzufuhrzeit mit dem
Schalter [MANUAL FEED] des mit Bauteilen beladenen Stangen-
Feeders einen entsprechenden Wert in diesem Textfeld ein.
(b) Ist „0“ (Null) gesetzt, Wird die Stangenzufuhrzeit automatisch auf „1
Sekunde“ eingestellt.
