DEUKYX 2-21 193-6100 2.2 (B01) Shape Data (B01_02) Mold size (1) X und Y [mm] Geben Sie die Abmessung X (horizontal) und Y (vertikal) des geformten Bereichs ein. • Component Shape : Cylindrical, Square, Deform (Simple), …
DEUKYX
2-20193-6100
2.2 (B01) Shape Data
2.2 (B01) Shape Data
Alle Bauteilformen werden anhand der folgenden Bauformen speziziert:
Aufsicht auf Bauteilgehäuse
F6B2
(B01_01) Component type
• Component Shape :
Deform (Simple)
Zutreffende Bauteile
FB4
Wählen Sie als Bauteilform eine der folgenden Optionen:
Normal (Rectangle)
:
Wählen Sie dies für nicht runde Bauteile.
Rund
:
Wählen Sie dies, wenn das Bauteil zylindrisch
ohne Polarität (Richtung) ist.
Beispiel:
Dielectrische Elemente, etc.
Hinweis
Geben Sie im Normalfall „Normal (Rectangle)“ in das Textfeld ein.
DEUKYX
2-21193-6100
2.2 (B01) Shape Data
(B01_02) Mold size
(1) X und Y [mm]
Geben Sie die Abmessung X (horizontal) und Y (vertikal) des geformten
Bereichs ein.
•
Component Shape :
Cylindrical, Square, Deform (Simple), IC (Simple),
Connector (Simple), Other Leaded (Simple), BGA/
CSP (Simple), und BGA/CSP (Complex)
X X
Y
Y
X
Y
Anschlusslose Bauteile
Zylindrisches
Bauteil
Rechteckiges
Bauteil
Unregelmäßiges
Bauteil
Benutzersicht der Zufuhrrichtung
F6B3
X
Y
X
Y
Y
X
Bedrahtete Bauteile
Andere bedrahtete Bauteile
Connector
Benutzersicht der Zufuhrrichtung
IC
Aufsicht auf Bauteile
F6B4
BGA
X
Y
Area Array
Benutzersicht der Zufuhrrichtung
Aufsicht auf Bauteile
F6B5
Hinweis
Geben Sie bei „Deform (Simple )“ geformten Bauteilen in das „Y [mm]“
Textfeld nur dann einen Wert ein, wenn unter „Component type“ „Normal
(Rectangle)“ gewählt wurde.
Wurde unter „Component type“ „Round“ gewählt, geben Sie nur unter „X
[mm] (Durchmesser)“ einen Wert ein.
DEUKYX
2-22193-6100
2.2 (B01) Shape Data

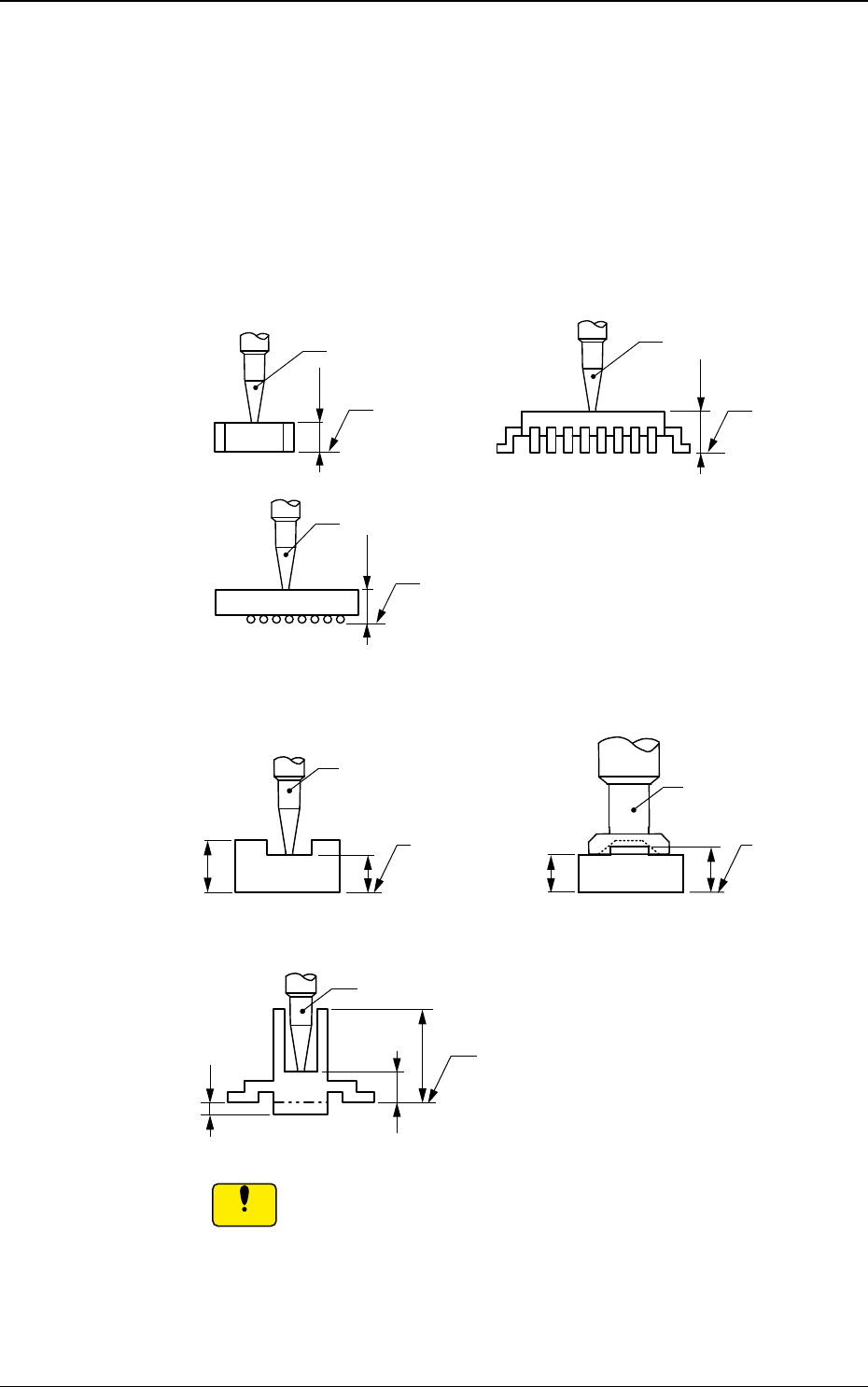

(2) T, t, und
Ut [mm]
Geben Sie in diese Textfelder die Bauteildicke ein.
T (Dicke)
: Die Dicke zwischen Bauteilunter- und Bauteiloberseite
t (Dicke)
: Die Dicke zwischen Bauteilunterseite und Kontaktäche
für den Aufnehmer
Ut (Dicke)
: Die Dicke zwischen untersten und der Bestückungsäche
• Component Shape :
Alle Bauteile können verwendet werden.
T=t
Vakuumaufnehmer
Bautei
Bestückungs
Oberflächel
Ut=0
T=t
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Ut=0
T=t
Ut=0
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Beispiel für „T = t“
F6B6
Abmessung von T unterscheidet sich von t
T
t
T
t
Ut
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Vakuumaufnehmer
Bauteil
Bestückungs
Oberfläche
Ut=0 Ut=0
t
T
F6B7
Hinweis
Unterscheiden sich die Maße des aktuellen Bauteils von denen
unter „T [mm]“, „t [mm]“, und/oder „Ut [mm]“ für „Mold size“
vorgegebenen Werte, besteht die Möglichkeit, dass das Bauteil
mit vorher platzierten Bauteilen, der LP-Kante etc. kollidiert.
