DEUKYX 2-56 193-6100 (B01_16) Electrode Group Data Mit folgenden Parametern können Elektroden Gruppen zugeordnet werden. (1) T ype No. Richten Sie die Elektrodentyp-Daten-Nr. entsprechend der spezizierten Gruppe ein. • …
DEUKYX
2-55193-6100
(B01_15) Elctd Type Data
Richten Sie Form, Abmessungen etc. der Elektrode ein.
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
(1) Shape
Legt die Form der Elektrode fest.
(2) Dim 1 [mm], Dim 2 [mm]
Geben Sie das Elektrodendurchmesser in das Textfeld ein.
•
Runde Form
Dim 1 (Elektrodendurchmesser)
Bauteilunterseitenansicht
F6B53
•
Rechteckige Form
Dim 1 X
Dim 2 Y
F6B54
2.2 (B01) Shape Data
DEUKYX
2-56193-6100
(B01_16) Electrode Group Data
Mit folgenden Parametern können Elektroden Gruppen zugeordnet werden.
(1) Type No.
Richten Sie die Elektrodentyp-Daten-Nr. entsprechend der spezizierten
Gruppe ein.
•
Dateneingabebereich
:
1 bis 3
•
Component shape :
BGA/CSP (Simple)
(2) Grp Posn X, Y [mm]
Stellen Sie die Mittenposition der Elektrodengruppe basierend auf der Mitte
des Gehäuses ein.
Hinweis
Da sich die Mitte der Elektrodengruppe im Normalfall in der Mitte des
Gehäuses bendet, werden die Koordinaten X und Y zu „0“ (Null). (X, Y
= 0, 0)
Mitte der Elektrodengruppe
Position Y
Position Y
Position X
Position X
Mitte der
Elektrodengruppe
+Y
+Y
+X
+X
Aufsicht auf Bauteile Bauteilunterseitenansicht
F6B55
•
Component shape :
BGA/CSP (Simple), BGA/CSP (Complex)
2.2 (B01) Shape Data
DEUKYX
2-57193-6100
2.2 (B01) Shape Data

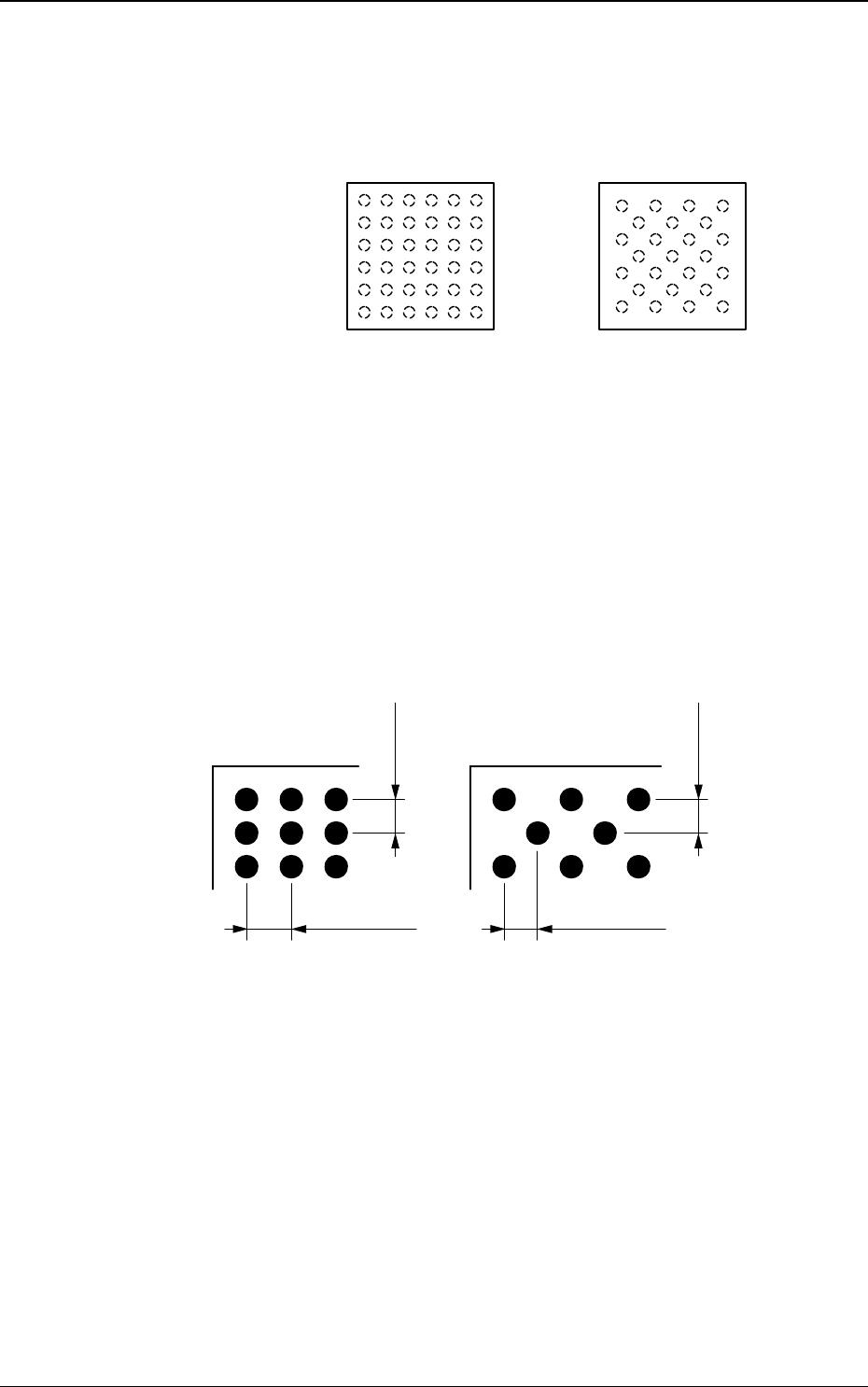

(3) # of Rows, # of Cols [pcs.]
Geben Sie die Anzahl der Reihen und Spalten, in denen die Elektroden
angeordnet sind, ein.
61 5432
6
5
4
3
2
1
6 71 5432
7
6
5
4
3
2
1
Rows
Rows (Reihen)
6 Reihen und 6 Spalten
7 Reihen und 7 Spalten
Aufsicht auf Bauteile
ColsCols (Spalten)
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
F6B56
•
Component shape :
BGA/CSP (Simple)
(4) Row Pitch, Col Pitch [mm]
Geben Sie das Raster der Reihen und Spalten, in denen die Elektroden
angeordnet sind, ein.
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
Bauteilunterseitenansicht
Row Pitch
(Zeilenraster)
Row Pitch
Col Pitch
Col Pitch
(Spaltenraster)
F6B57
•
Component shape :
BGA/CSP (Simple)
