DEUKYX 1-3 193-6100 3. Abfrage von Standard Component IDs 3. Abfrage von Standard Component IDs Um Bauteile auf einer Leiterplatte zu platzieren, müssen die IDs der zu platzierenden Bauteile im Musterprogramm eingerichte…

DEUKYX

1-2193-6100

2. Component IDs und Component Library

•

Aufbau einer Component Library

(Bauteil

Bibliotheksdaten)

Identifikationsdaten

Component Library

(Bauteil-Bibliothek)

Component ID

(Bauteil-ID)

Component

Library Data

Control Data

(Überwachungsdaten)

Carrier Data

(Trägerdaten)

Placeable Data

(Bestückungsdaten)

Shape Data

(Bauformdaten)

Recognition Data

(Erkennungsdaten)

Common Component Data

(Gemeinsame Bauteildaten)

Individual Component Data

(Individuelle Bauteildaten)

F6A2

•

Erläuterung der Daten

Daten Referenz

Identikationsdaten „2.1 (A01) Identikationsdaten“ in Kapitel 2

Shape Data „2.2 (B01) Shape Data“ in Kapitel 2

Recognition Data „2.3 (C01) Recognition Data“ in Kapitel 2

Control Data „2.4 (D01) Control Data“ in Kapitel 2

Carrier Data „2.5 (E01) Carrier Data“ in Kapitel 2

Placeable Data „2.6 (F01) Placeable Data“ in Kapitel 2

•

Die Daten der Component library können mit dem Netzwerkterminal (Option)

oder der Hauptmaschine erstellt werden.

Hinweis

Wenn die Component library data (die für ein

Hintergrundbeleuchtungssystems erstellt wurden) gelesen werden,

werden möglicherweise einige erforderliche Daten nicht erfasst,

was zu einer Fehlerkennung führt, da SIGMA-G5S / G5SII ein

Fronterkennungssystem verwendet.

Bei Component library data, die zu einer falschen Erkennung führen

können, wird bei der Konvertierung der Daten eine Warnmeldung

ausgegeben.

DEUKYX

1-3193-6100

3. Abfrage von Standard Component IDs

Um Bauteile auf einer Leiterplatte zu platzieren, müssen die IDs der zu

platzierenden Bauteile im Musterprogramm eingerichtet werden.

Außerdem muss geprüft werden, ob die zu platzierenden Bauteile als Standard

Component-IDs durch Abrufvorgang registriert werden. Weitere Informationen

nden Sie im Bedienerhandbuch „Component Library Data NT05001“.

Abfrage von Standards

Registriert

Nicht registriert

Verwenden Sie einschlägige Standard-Component-IDs.

Erstellen Sie neue Component Library Data.

Unter „Kapitel 4 Erstellen einer neuen

Component Library “ finden Sie weitere

Informationen.

Referenz

Weitere Informationen zum Abruf von

Bauteil-IDs finden Sie im Bedienerhandbuch

„Component Library Data NT05001“.

Vor dem Abrufvorgang sollten die folgenden

Informationen vorab anhand von Lieferzeichnungen,

einem Katalog, tatsächlichen Bauteilen usw. abgerufen

werden.

• Bauteilhersteller und Namen

• Seriennummern und Bauformbezeichnungen durch

den Bauteilhersteller

DEUKYX

1-4193-6100

4.KlassizierungderComponentShape

Bauteilformen werden klassiziert, um die Bauteilbiliothek-Datengruppen zu

unterscheiden.

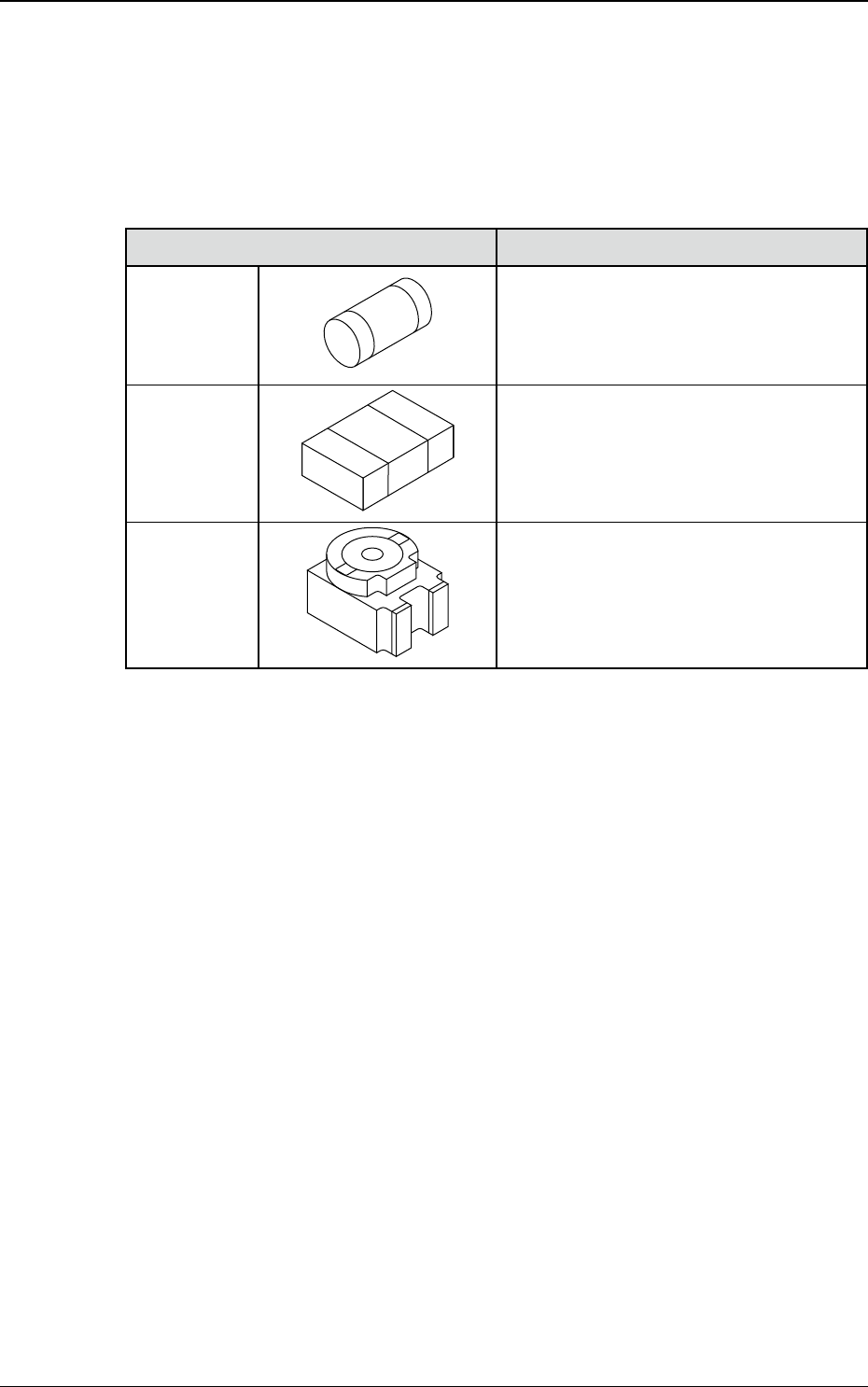

4.1 Anschlusslose Bauteile

Component Shape (Bauteilform) Anwendung

Cylindrical

(Zylindrische

Bauteile)

•

Zylindrische Bauteile

Widerstände, Kondensatoren, Dioden und

ähnliche Bauteile

Square

(Rechteckige

Bauteile)

•

Rechteckige Bauteile

Widerstände, Film-Kondensatoren, Spulen,

Keramiklter und ähnliche Bauteile

Deformed

(Komplexe

Bauteile)

•

Komplexe Bauteile

Variable Widerstände, Trim-Kondensatoren,

und ähnliche Bauteile
