DEUKYX 2-104 193-6100 2.4 (D01) Control Data (17) Speed data Pl dclr Descent 2 Stroke [mm] Geben Sie die Rate in das Textfeld „Descent 2 Setting“ von „Pl dclr“ ein, wenn „Enable (Mnl)“ gewählt wurde. Geben Sie einen Hub …
DEUKYX
2-103193-6100
2.4 (D01) Control Data
(16) Speed data Pl dclr Descent 2 [%]
Geben Sie die Rate in das Textfeld „Descent 2 Setting“ von „Pl dclr“ ein,
wenn „Enable (Mnl)“ gewählt wurde.
Geben Sie die Verzögerungsrate der Bewegung (den verbleibenden Hub
bis zu der im Textfeld „Descent 2 Stroke [mm]“ von „Pl dclr“ angegebenen
unteren Bestückungsgrenze des Aufnehmers) im Textfeld an.
Hinweis
(a) Der eingestellte Parameter ist nur gültig, wenn er größer ist als die im
Textfeld „Descent 1 [%]“ von „Pl dclr“ angegebene Rate.
Wenn die Verzögerungsrate im Textfeld „Descent 1 [%]“ höher ist als
die im Textfeld „Descent 2 [%]“ angegebene Rate, senkt sich die X
/ Y-Einheit entsprechend der in „Descent 1 [% ]“ angegebenen Rate
ohne die zweistuge Geschwindigkeitsreduzierung.

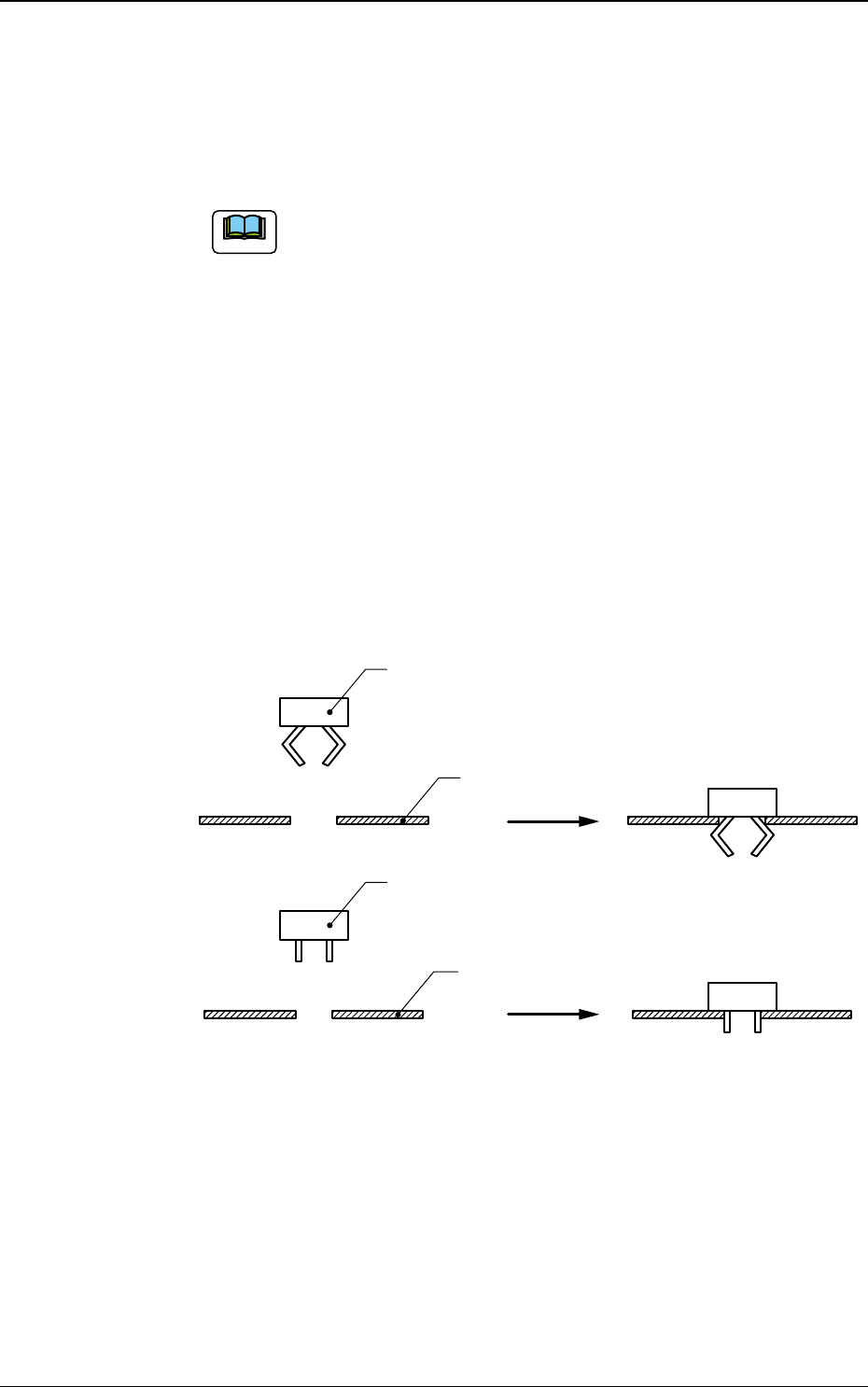

(b) Wenn Einpress- oder Einsetbauteile platziert werden müssen, muss
die Absenkgeschwindigkeit verringert werden, damit zu starker
Druck auf die Leiterplatten vermieden wird, während solche Bauteile
platziert werden.
Wenn die Geschwindigkeit vom Beginn der Abwärtsbewegung bis
zur Platzierung des Bauteils verringert wird, verlängert sich die Zeit
der Platzierungsbewegung.
In diesem Fall kann die Zeit verkürzt werden, indem Sie im Textfeld
„Descent 1 [%]“ von „Pl dclr“ „00“ angeben und nur den Parameter
im Textfeld „Descent 2 [%]“ in „Pl dclr“ verwenden.
Einsteckbauteil
LP
Einsteckbauteil
LP
F6B94
DEUKYX
2-104193-6100
2.4 (D01) Control Data

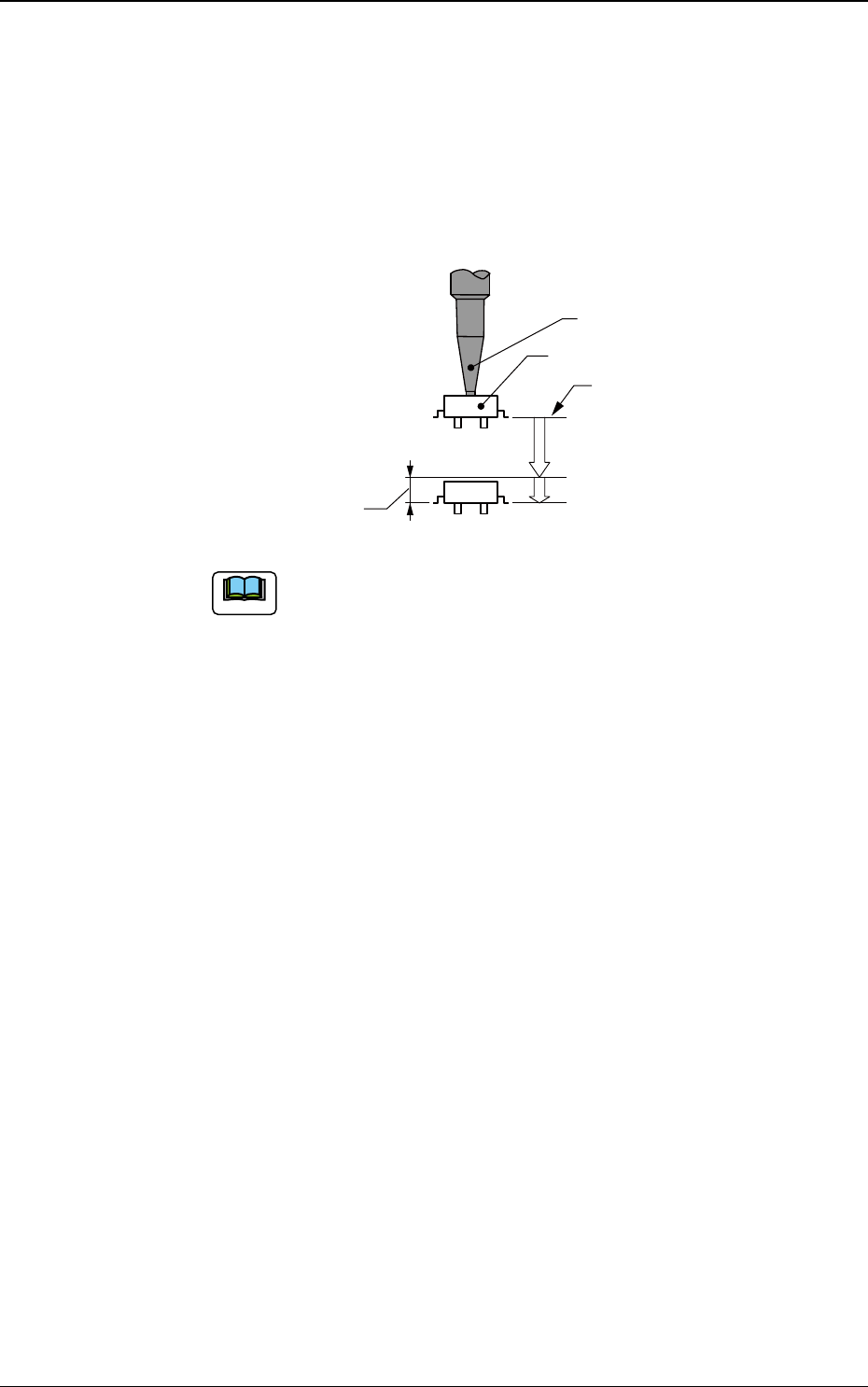

(17) Speed data Pl dclr Descent 2 Stroke [mm]
Geben Sie die Rate in das Textfeld „Descent 2 Setting“ von „Pl dclr“ ein,
wenn „Enable (Mnl)“ gewählt wurde.
Geben Sie einen Hub so in das Textfeld ein, dass sich die X / Y-Einheit mit
einer sehr langsamen Geschwindigkeit absenkt (Geschwindigkeitsreduzierung
im Textfeld „Descent 2 [%]“ von „Pl dclr“).
•
Dateneingabebereich
:
1,00 bis 5,00
Bauteil
Durchgangshöhe
(Obere oder untere Durchgangshöhe)
Aufnehmer
Reflektion "Pu dclr Descent 2 [%]"
Reflektion "Pu dclr Descent 1 [%]"
“Pu dclr Descent 2 Stroke”
F6B95
Hinweis
Verwenden Sie diese Funktion für Einpress- oder Einsetzbauteile.
(18) Speed data Pl dclr Ascent 1 [%]
Geben Sie die Verzögerungsrate ein, mit der der Aufnehmer von der im
Textfeld „Pl dclr Ascent 1 Stroke [mm]“ angegebenen Position von „Pl dclr“
beginnt.
(19) Speed data Pl dclr Ascent 1 Stroke [mm]
Geben Sie den Hub ein, in dem sich der Aufnehmer sehr langsam bewegen
soll, nachdem er sich auf die im Textfeld „PL dclr Ascent 1 [%]“ angegebene
Geschwindigkeit verlangsamt hat.
(20) Speed data Pl dclr Ascent 2 [%]
Geben Sie die Verzögerungsrate ein, mit der der Aufnehmer von der im
Textfeld „Pl dclr Ascent 1 Stroke [mm]“ angegebenen Position von „Pl dclr“
beginnt.
(21) Speed data Pl dclr X Setting, Y Setting
Reservierte Daten
(22) Speed data Nozzle rotation [%]
Geben Sie den Abbremswert für die Aufnehmerdrehung vor, um das Bauteil
aufzunehmen.
(23) Nozzle selection (NS dclr) [%]
Verringer die Aufnehmerauswahlgeschwindigkeit bei der Aufnahme von
Bauteilen.
DEUKYX
2-105193-6100
2.4 (D01) Control Data

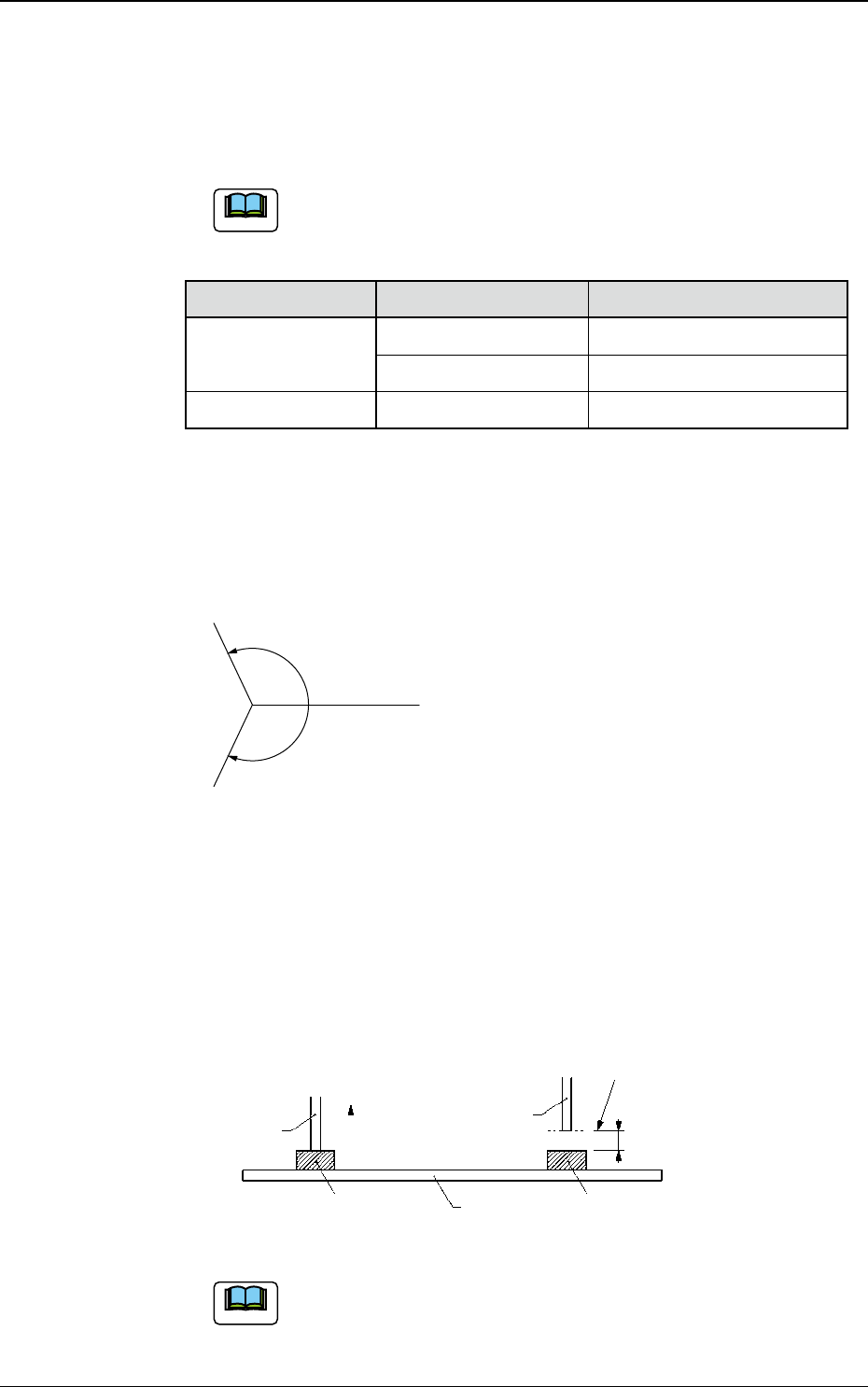

(24) Cmpnt detection (Sensor)
„Enable“ oder „Disable“ kann ausgewählt werden, um die Funktion zur
Erkennung der Bauteilaufnahme zu aktivieren oder zu deaktivieren, die
einen Vakuumsensor verwendet, um zu erkennen, ob ein Bauteil korrekt
aufgenommen wird oder nicht.
Hinweis
Wenn der unter „Selected nozzle“ ausgewählte Aufnehmer eine der in
der nachstehenden Tabelle beschriebenen Anforderungen erfüllt, wird
„Disable“ automatisch eingestellt.
Element Anforderungen Hinweise
Nozzle ID
FC** Mechanischer Aufnehmer
FE** Mechanischer Aufnehmer
Aufnahmeäche Kleiner als 0,7854 mm
2
Gesamtaufnahmeäche
(25) Pick-up noz angle [deg]
Geben Sie den Versatzwert des Düsenwinkels von der Aufnahme bis
zum Platzieren eines Bauteils ein. Wird der Aufnehmerwinkel gegen
den Uhrzeigersinn korrigiert, fügen Sie ein Plus (
+
) hinzu. Wird der
Aufnehmerwinkel im Uhrzeigersinn korrigiert, fügen Sie ein Minus (-)
hinzu.
0°
+○.○○°
-○.○○°
FB110A
(26) Air blow
„Enable“ oder „Disable“ kann ausgewählt werden, um zu bestimmen, ob
beim Platzieren eines Bauteils das Gebläse eingeschaltet wird.
(27) Air blow off timing [mm]
Geben Sie die Position vor, in der das Gebläse abgeschaltet werden soll.
Ausblasen in dieser
Position ausgeschaltet.
LP
bei 0,0 mm
Anders als 0,0 mm
AUS kurz vor Anheben
Zeitgeber Air-Blow aus
Bauteil Bauteil
Aufnehmer
Aufnehmer
F6B96
Hinweis
Diese Funktion soll beim Rücktransport eines Bauteils verwendet werden..
