DEUKYX
2-112193-6100
2.4 (D01) Control Data
(D01_11) Pick-up level [mm]
Geben Sie einen Wert für das Absenken des Kopfes zur Bauteilaufnahme
vor.
Vakuumaufnehmer
Bauteilaufnahmeoberfläche
(Referenz)
Pickup Level (-)
Pickup Level (+)
F6B100
Hinweis
(a) Geben Sie einen (+)-Wert ein, wenn sich der Kopf tiefer als die Auf-
nahmeoberäche des Bauteils senken soll.
(b) Wenn ein geprägter Gurt verwendet wird, bleibt aufgrund des Ver-
hältnisses zwischen der Taschentiefe des Gurtes und der Bauteildicke
ein Spalt übrig. Geben Sie einen Wert ein, der den Spalt berücksich-
tigt.
Trägergurt
Abdeckfolie
Spalt
Bauteil
F6B101
DEUKYX
2-113193-6100
2.4 (D01) Control Data
(D01_12) Placement level [mm]
Stellen Sie den Absenkwert des Aufnehmer für die Bauteilplatzierung
entsprechend der Oberäche des Bauteils ein.
Placement level (-)
Bauteilbestückungs
Oberfläche (Referenz)
Bauteil
Aufnehmer
Placement level (+)
F6B102
Hinweis
(a) Der Wert für die Platzierung des Bauteils ergibt sich aus dem Wert im
Textfeld „t [mm]“ (Bauteildicke) von „Mold size“. Der Wert dieses
Textfeldes kann jederzeit angepasst werden.
Im Normalfall muss ein Wert mit „+“-Zeichen eingegeben werden,
um ein Durchbiegen der Leiterplatte zu verhindern.
(b) Geben Sie einen (+)-Wert ein, wenn sich der Kopf tiefer als die
Platzierungsoberäche des Bauteils senken soll.
(c) Der aktuelle Arbeitsbereich muss evtl. abhängig vin der
Maschinensteuerung korrigiert werden (unterscheidet sich vom
Vorgabewert).
DEUKYX
2-114193-6100
2.4 (D01) Control Data

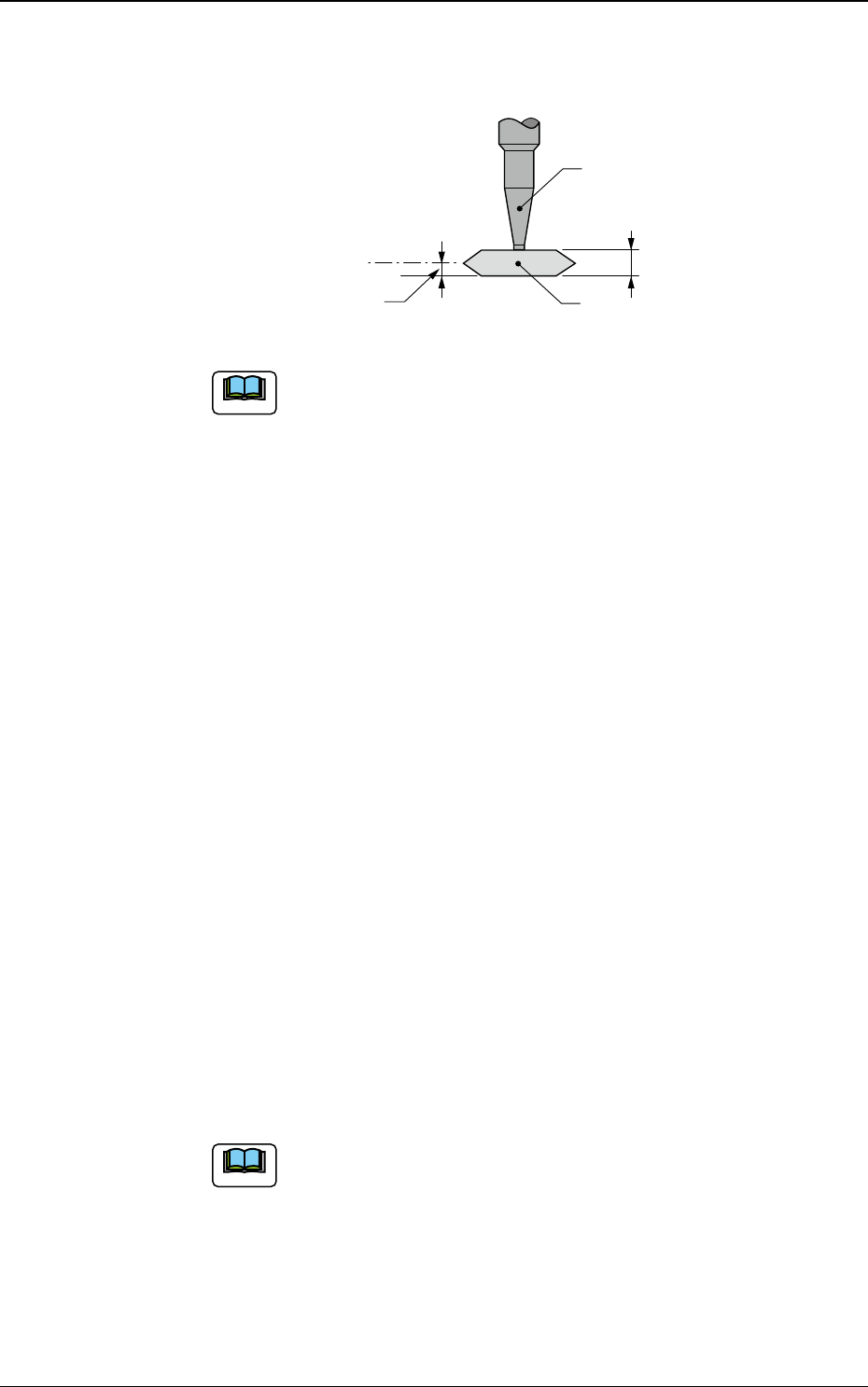

(D01_13) Focus adjustment
Richten Sie den Fokus für die Bauteilerkennung ein.
Aufnehmer
Bauteil
Bauteildicke (t)
A (Fokusierungseinstellung)
Fokusierebene
FB111
Hinweis
(a) Die Steuerung des aktuellen Betriebs kann durch Vorgabewerte ein-
geschränkt sein.
(b) Normalerweise richtet Sich die Höhe der Bauteilerkennung nach den
Daten in „Bauteildicke (t)“. Ist die Erkennung jedoch aufgrund von
Bauteilform etc. defokusiert, richten Sie sie neu ein.
(c) In einem Fall wie oben dargestellt korrigieren Sie die Fokusdaten um
den Wert, der durch den Pfeil A gekennzeichnet ist.
Ist ein positiver Wert eingerichteterfolgt die Erfassung, während der
Kopf bei der Bauteilerkennung um den eingestellten Wert nach unten
bewegt wird. Kann die Bauteildicke (t) bei der Bauteilerkennung
verwendet werden, wird dieser Wert auf 0 gesetzt.
(D01_14) Tape feed dclr [%]
Geben Sie die Abbremsrate des Gurtvorschubs in das Textfeld ein.
(D01_15) Collection after interlock
Bestimmen Sie mit „Enable“ oder „Disable“ das Ablageziel.
Bauteile, die als Interlock-Fehler bei der Aufnahme deniert werden.
(D01_16) Rejected cmpnt disch pos
Wählen Sie eine der folgenden Optionen aus, um anzugeben, wo ein
Bauteil abgelegt werden soll, wenn es aufgrund eines Erkennungsfehlers
zurückgewiesen wird.
Auto Recycle Conveyor Bauteil-Aufbew.-Box
Hinweis
(a) Geben Sie im Normalfall „Auto“ in das Textfeld ein.
(b) „Recycle Conveyor“ kann nur dann gewählt werden, wenn die
entsprechende Option installiert ist.
