DEUKYX 2-100 193-6100 2.4 (D01) Control Data (6) Speed data Pu dclr Descent 1 [%] Geben Sie den Abbremswert der X/Y-Einheit in Prozenten von der Absenkgeschwindigkeit vor, um das Bauteil aufzunehmen. Hinweis (a) Die abst…

100%1 / 190
DEUKYX
2-99193-6100
2.4 (D01) Control Data
2.4 (D01) Control Data
„SIGMA-G5SII Series“ Registerblattes
(D01_01) Selected nozzle #1
Richten Sie den ersten Aufnehmer für die Bauteilaufnahme ein.
Hinweis
Aufnehmer werden nach der Endgröße, Form, Länge etc. unterschieden
und über Nozzle IDs verwaltet.
(1) Nozzle ID
Geben Sie die ID des zu verwendeten Aufnehmers ein.
(2) Control command
Legen Sie fest, ob der Aufnehmer verwendet werden soll oder nicht.
Wählen Sie eine der folgenden Optionen:
S
:
Wählen Sie dies, wenn der Aufnehmer nicht verwendet werden soll.
-
:
Wählen Sie dies, wenn der Aufnehmer verwendet werden soll.
(3) Pu retention time [sec]
Geben Sie die Zeit vor, die der Aufnehmer in der unteren Position zur
Aufnahme des Bauteils verweilen soll.
•
Dateneingabebereich
:
0,000 bis 1,999
Hinweis
Verwenden Sie diese Funktion, wenn Bauteile aufgrund der
Aufnahmeäche und der Kompatibilität mit dem ausgewählten Aufnehmer
nicht in stabilem Zustand aufgenommen werden können.
(4) Pl retention time [sec]
Geben Sie die Zeit vor, die der Aufnehmer beim Bestücken des Bauteils in
der unteren Position verweilen soll.
•
Dateneingabebereich
: 0,000 bis 1,999
(5) Speed data Beam (X/Y) [%]
Geben Sie den Abbremswert der X/Y-Einheit in Prozenten von der
Geschwindigkeit vor, um das Bauteil aufzunehmen.
DEUKYX
2-100193-6100
2.4 (D01) Control Data
(6) Speed data Pu dclr Descent 1 [%]
Geben Sie den Abbremswert der X/Y-Einheit in Prozenten von der
Absenkgeschwindigkeit vor, um das Bauteil aufzunehmen.
Hinweis
(a) Die absteigende Bewegung beginnt an der Durchgangshöhe (obere
oder untere Durchgangshöhe). Wenn im Textfeld „Pu dclr Descent 2
Stroke“ ein Parameter eingestellt ist, wird die X / Y-Einheit auf die
Position abgesenkt, an der der Hub abstoppt.
(b) Die untere Durchgangshöhe ist die unterste Ebene für die Bewegung
der X / Y-Einheit, wenn die Dicke eines zuvor platzierten Bauteils
(bereits platziertes Bauteil) 6,5 mm oder weniger beträgt. Die obere
Durchgangshöhe ist die unterste Ebene für die Bewegung der X /
Y-Einheit, wenn die Dicke eines zuvor platzierten Bauteils (bereits
platziertes Bauteil) mehr als 6,5 mm beträgt. (nur im LP-Bereich)
(7) Speed data Pu dclr Descent 2 Setting
„Enable (Mnl)“ oder „Disable“ kann ausgewählt werden, um zu bestimmen,
ob die zweite Abwärtsgeschwindigkeit für die Bauteilaufnahme verlangsamt
werden soll oder nicht.
Durch Festlegen der Verzögerungsrate der Absenkgeschwindigkeit und der
Bewegung (der verbleibende Hub bis zur unteren Grenze des Aufnehmers)
bei einer sehr niedrigen Geschwindigkeit kann die Aufnahme von
empndlichen Bauteilen zuverlässig ausgeführt werden.
(8) Speed data Pu dclr Descent 2 [%]
Geben Sie die Rate in das Textfeld „Descent 2 Setting“ von „Pu dclr“ ein,
wenn „Enable (Mnl)“ gewählt wurde.
Geben Sie die Verzögerungsrate der Bewegung (den verbleibenden Hub bis
zu der im Textfeld „Descent 2 Stroke [mm]“ von „Pu dclr“ angegebenen
unteren Grenze des Aufnehmers) im Textfeld an.
Hinweis
Der eingestellte Parameter ist nur gültig, wenn er größer ist als die im
Textfeld „Descent 1 [%]“ von „Pu dclr“ angegebene Rate.
Wenn die Verzögerungsrate im Textfeld „Descent 1 [%]“ höher ist als
die im Textfeld „Descent 2 [%]“ angegebene Rate, senkt sich die X /
Y-Einheit entsprechend der in „Descent 1 [%]“ angegebenen Rate ohne die
zweistuge Geschwindigkeitsreduzierung.
DEUKYX
2-101193-6100
2.4 (D01) Control Data
(9) Speed data Pu dclr Descent 2 Stroke [mm]
Geben Sie die Rate in das Textfeld „Descent 2 Setting“ von „Pu dclr“ ein,
wenn „Enable (Mnl)“ gewählt wurde.
Geben Sie einen Hub so in das Textfeld ein, dass sich die X / Y-Einheit mit
einer sehr langsamen Geschwindigkeit absenkt (Geschwindigkeitsreduzierung
im Textfeld „Descent 2 [%]“ von „Pu dclr“).
•
Dateneingabebereich
:
0
,00 bis 9,99

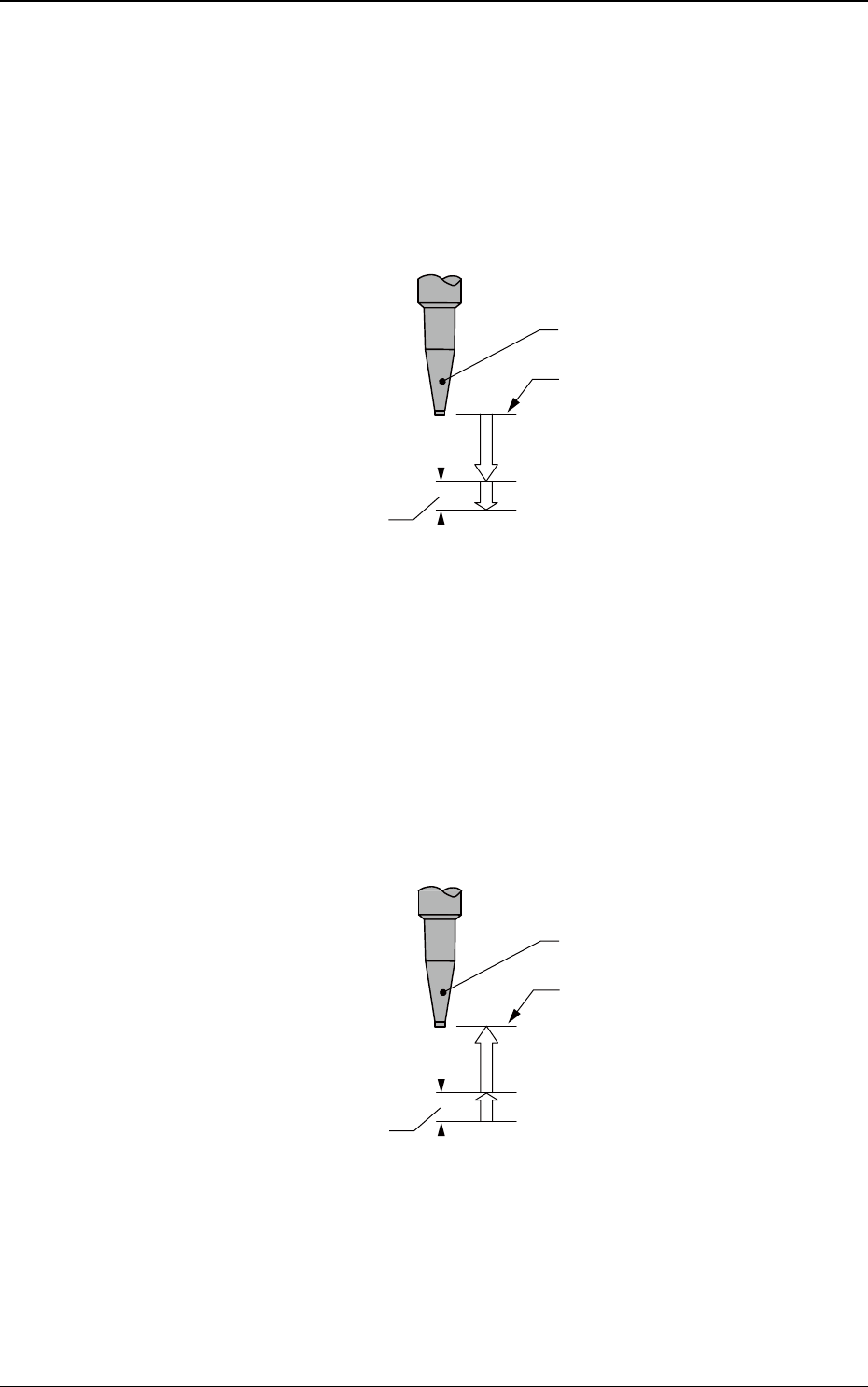

Durchgangshöhe
(Obere oder untere Durchgangshöhe)
“Pu dclr Descent 2 Stroke”
Aufnehmer
Reflektion "Pu dclr Descent 2 [%]"
Reflektion "Pu dclr Descent 1 [%]"
F6B92
(10) Speed data Pu dclr Ascent 1 [%]
In diesem Feld wird das Abbremsverhalten des nach Bauteilaufnahme nach
oben fahrenden Kopfs festgelegt.
(11) Speed data Pu dclr Ascent 1 Stroke
Der Hub für das Abbremsen des Kopfes, der in „Pu dclr Ascent 1“
angegeben ist, und für das Hochfahren des Kopfes mit extrem langsamer
Geschwindigkeit wird in diesem Datenfeld festgelegt.
•
Dateneingabebereich
:
0,00 bis 9,99
Aufnehmer
Ascent 1
Ascent 2
Durchgangshöhe
(Obere oder untere Durchgangshöhe)
“Pu dclr Ascent 1 Stroke”
F6B93
