DEUKYX 2-92 193-6100 2.3 (C01) Recognition Data (5) Inspection range X, Y [mm] Legen Sie den zu inspizierenden Bereich fest. möglich nicht möglich möglich nicht möglich Inspektionsbereich Inspektionsbereich Schwellwert =…

DEUKYX
2-91193-6100

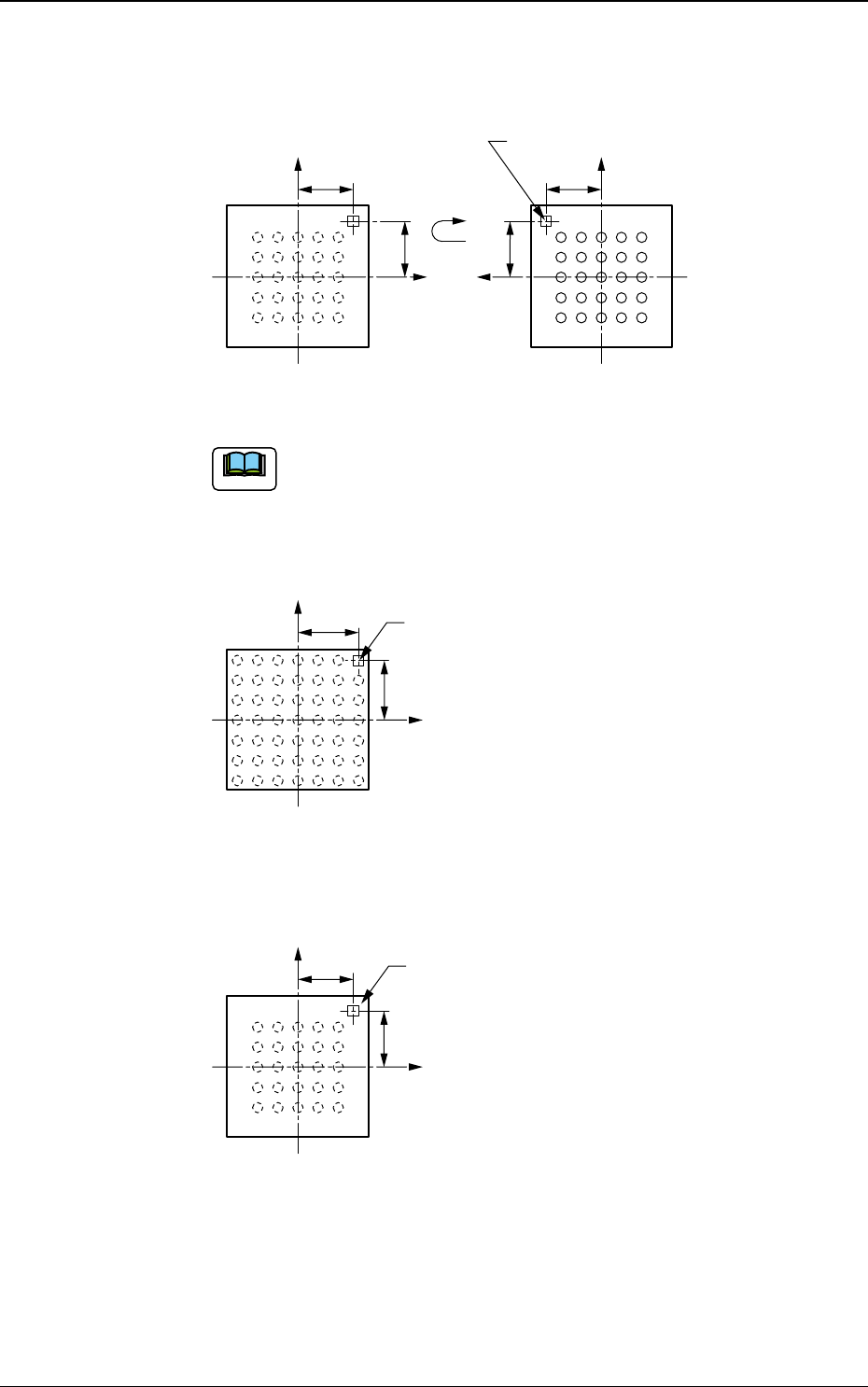

2.3 (C01) Recognition Data
(4) Inspection pos X, Y [mm]
Geben Sie den Abstand zwischen der Mitte des Gehäuses und deem
Inspektionsbereich ein.
Bauteilaufsicht Bauteilbodensicht (Lotkugelseite)
X(+)
Y(+)
Inspektionsbereich (Marke)
X(+)
Y(+)
F6B79
Hinweis
Um Parameter in diese Texfelder eingeben zu können, muss im Textfeld
„Polarity detn“ entweder „Enable (Discard)“ oder „Enable (Placement)“
ausgewählt sein.
Beispiel: Fehlende Lotperlen als Polarität
Inspektionsbereich
Aufsicht auf Bauteile
X(+)
Y(+)
F6B80
Beispiel: Markierungen auf Gehäuse als Polarität
Aufsicht auf Bauteile
X(+)
Y(+)
Inspektionsbereich (Marke)
F6B81

DEUKYX
2-92193-6100

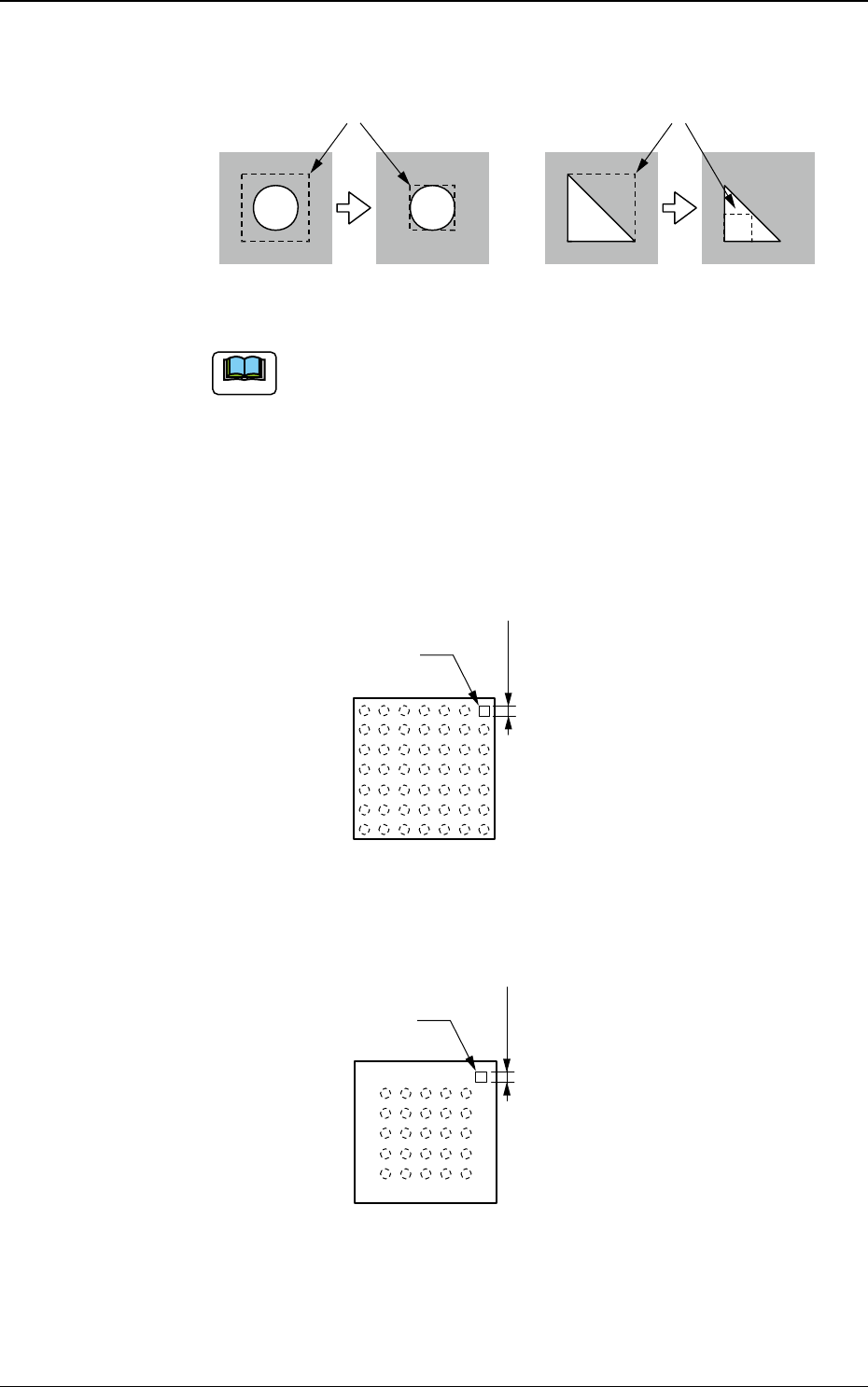

2.3 (C01) Recognition Data
(5) Inspection range X, Y [mm]
Legen Sie den zu inspizierenden Bereich fest.
möglich
nicht möglich
möglichnicht möglich
Inspektionsbereich
Inspektionsbereich
Schwellwert = 50 Schwellwert = 100 Schwellwert = 50 Schwellwert = 100
F6B82
Hinweis
(a) Richten Sie die Parameter zur Inspektion so ein, dass ein kleiner
kontrastreicher Bereich entsteht.
Die Schwellenwerte im Inspektionsbereich werden erhöht oder
verringert, sodass die Polarität leicht bestimmt werden kann.
(b) Um Parameter in diese Texfelder eingeben zu können, muss im
Textfeld „Polarity detn“ entweder „Enable (Discard)“ oder „Enable
(Placement)“ ausgewählt sein.
Beispiel: Fehlende Lotperlen als Polarität
Inspektions-
Bereich
Aufsicht auf Bauteile
Mark
F6B83
Beispiel: Markierungen auf Gehäuse als Polarität
Inspektions-
Bereich
Aufsicht auf Bauteile
Mark
F6B84

DEUKYX
2-93193-6100

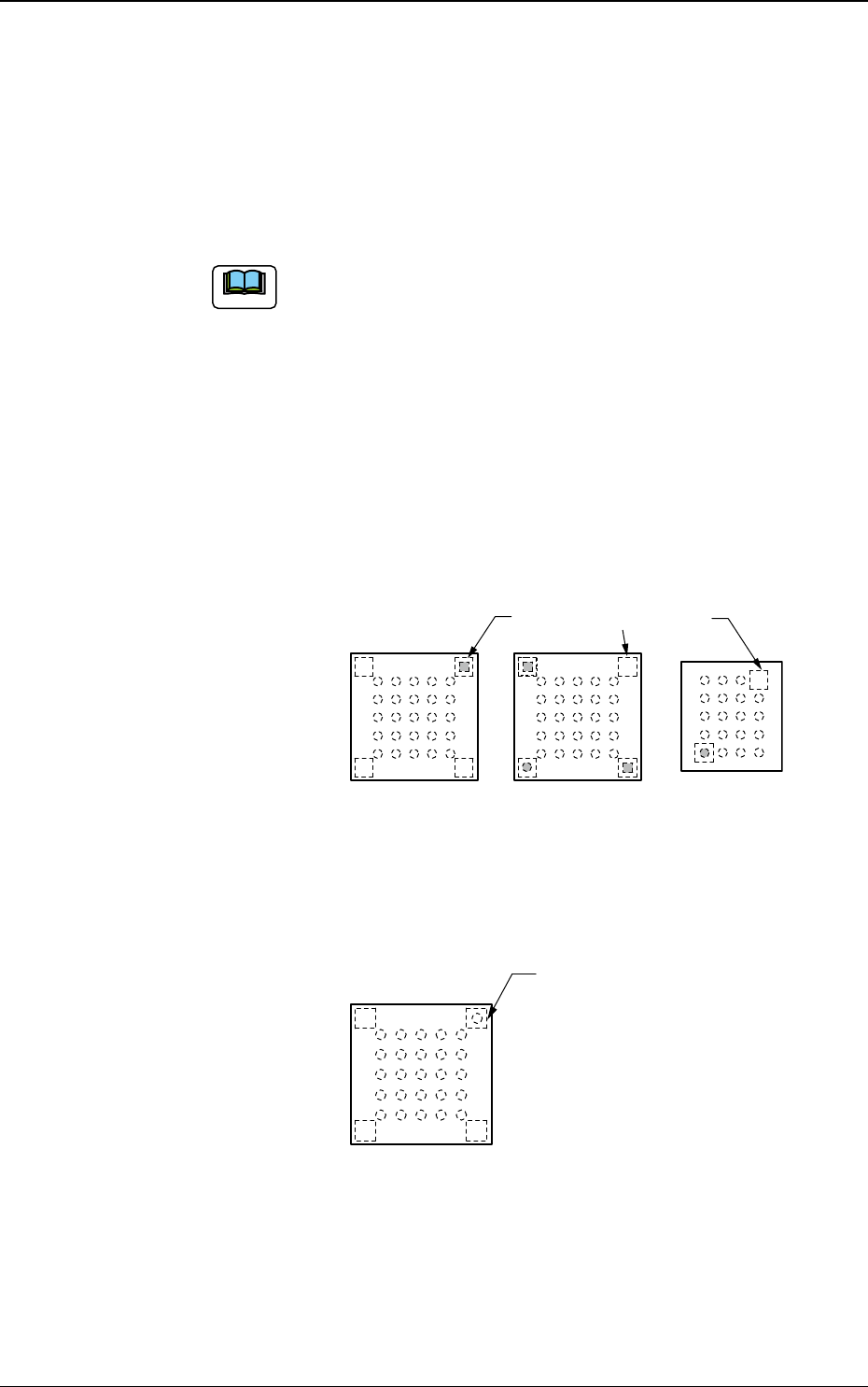

2.3 (C01) Recognition Data
(6) Inspection range image
Wählen Sie eine der folgenden Optionen:, um die Helligkeit im
Inspektionsbereich festzulegen.
Bright :
Wählen Sie diese Option, wenn der Inspektionsbereich heller ist
als der Rest.
Dark :
Wählen Sie diese Option, wenn der Inspektionsbereich dunkler
ist als der Rest.
Hinweis
(a) Um Parameter in diese Texfelder eingeben zu können, muss im
Textfeld „Polarity detn“ entweder „Enable (Discard)“ oder „Enable
(Placement)“ ausgewählt sein.
(b) Das System ermittelt, ob ein Bauteil entsprechend der Helligkeit im
angegebenen Prüfbereich eine Polarität aufweist.
Daher ist es erforderlich, den Bereich so einzustellen, dass sich
die Helligkeit deutlich von den anderen Inspektionsbereichen
unterscheidet.
Beispiel für deutliche Unterscheidung:
Das System ermittelt, ob Bauteile eine Polarität haben oder
nicht, da der Helligkeitsunterschied zwischen dem angegebenen
Inspektionsbereich und den anderen deutlich ist.
Spezifizierte Inspektionsbereiche
Aufsicht auf Bauteile
F6B85
Beispiel für keine Unterscheidung:
Das System kann nicht ermitteln, ob Bauteile eine Polarität
haben oder nicht, da der Helligkeitsunterschied zwischen dem
angegebenen Inspektionsbereich und den anderen nicht ausreicht.
Aufsicht auf Bauteile
Spezifizierte Inspektions
Bereiche
F6B86
