DEUKYX 2-20 193-6100 2.2 (B01) Shape Data 2.2 (B01) Shape Data Alle Bauteilformen werden anhand der folgenden Bauformen speziziert: Aufsicht auf Bauteilgehäuse F6B2 (B01_01) Component type • Component Shape : Deform (Si…
DEUKYX
2-19193-6100
2.1 (A01)Identikationsdaten
(A01_03) Component Shape
Wählen Sie als Bauteilform eine der folgenden Optionen:
Anschlusslose
Bauteile
•
Cylindrical
•
Square
•
Deform (Simple)
(Zylindrisch)
(Rechteckig)
(Unregelmäßig (Einfach))
Bedrahtete Bauteile
•
IC (Simple)
•
IC (Complex)
•
Connector (Simple)
•
Connector (Complex)
•
Other Leaded (Simple)
•
Other Leaded (Complex)
(IC (Einfach))
(IC (Komplex))
(Steckerleiste (Einfach))
(Steckerleiste (Komplex))
(Andere bedrahtete (Einfach))
(Andere bedrahtete (Komplex))
Area Array
•
BGA/CSP (Simple)
•
BGA/CSP (Complex)
(BGA/CSP (Einfach))
(BGA/CSP (Komplex))
Weiteres
•
Special (Spezial)
(A01_04) Component Type
Wählen Sie als Bauteiltyp eine der folgenden Optionen:
• R (Resistor) (Widerstand)
• C (Capacitor) (Kondensator)
• L (Coil) (Spule)
• FL (Filter)
• DI (Diode)
• TR (Transistor)
• IC
• VR (Variable Resistor) (Variabler Widerstand)
• LED (Light Emitting Diode)
• TC (Trimmer Capacitor) (Trim-Kondensator)
• T (Transformer) (Transformator)
• CN (Connector) (Steckerleiste)
• SW (Switch) (Schalter)
• CSA (Ceramic Sense Amplier) (Keramik-Messverstärker)
• ETC (Others) (Andere)
DEUKYX
2-20193-6100
2.2 (B01) Shape Data

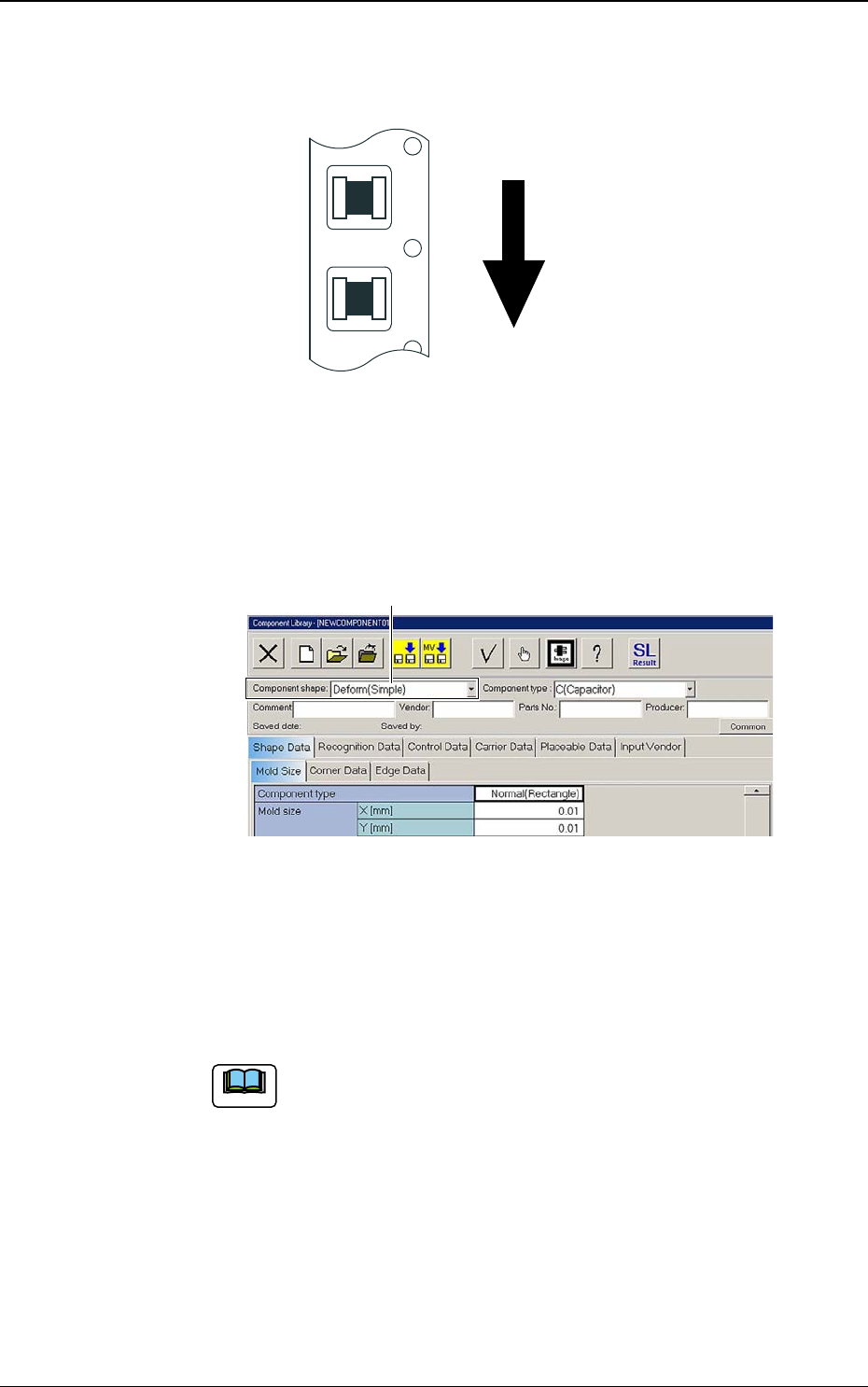

2.2 (B01) Shape Data
Alle Bauteilformen werden anhand der folgenden Bauformen speziziert:
Aufsicht auf Bauteilgehäuse
F6B2
(B01_01) Component type
• Component Shape :
Deform (Simple)
Zutreffende Bauteile
FB4
Wählen Sie als Bauteilform eine der folgenden Optionen:
Normal (Rectangle)
:
Wählen Sie dies für nicht runde Bauteile.
Rund
:
Wählen Sie dies, wenn das Bauteil zylindrisch
ohne Polarität (Richtung) ist.
Beispiel:
Dielectrische Elemente, etc.
Hinweis
Geben Sie im Normalfall „Normal (Rectangle)“ in das Textfeld ein.
DEUKYX
2-21193-6100
2.2 (B01) Shape Data

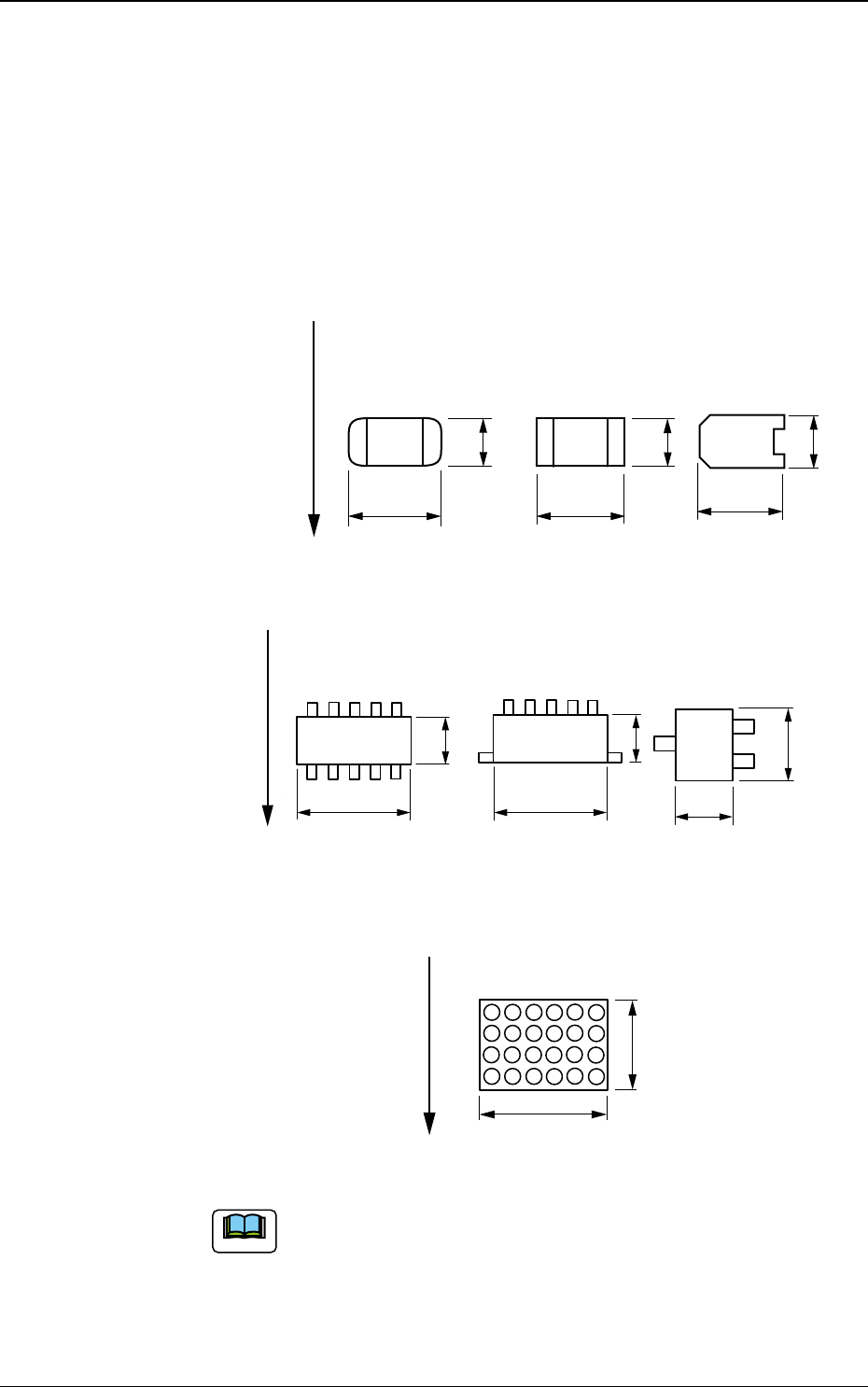

(B01_02) Mold size
(1) X und Y [mm]
Geben Sie die Abmessung X (horizontal) und Y (vertikal) des geformten
Bereichs ein.
•
Component Shape :
Cylindrical, Square, Deform (Simple), IC (Simple),
Connector (Simple), Other Leaded (Simple), BGA/
CSP (Simple), und BGA/CSP (Complex)
X X
Y
Y
X
Y
Anschlusslose Bauteile
Zylindrisches
Bauteil
Rechteckiges
Bauteil
Unregelmäßiges
Bauteil
Benutzersicht der Zufuhrrichtung
F6B3
X
Y
X
Y
Y
X
Bedrahtete Bauteile
Andere bedrahtete Bauteile
Connector
Benutzersicht der Zufuhrrichtung
IC
Aufsicht auf Bauteile
F6B4
BGA
X
Y
Area Array
Benutzersicht der Zufuhrrichtung
Aufsicht auf Bauteile
F6B5
Hinweis
Geben Sie bei „Deform (Simple )“ geformten Bauteilen in das „Y [mm]“
Textfeld nur dann einen Wert ein, wenn unter „Component type“ „Normal
(Rectangle)“ gewählt wurde.
Wurde unter „Component type“ „Round“ gewählt, geben Sie nur unter „X
[mm] (Durchmesser)“ einen Wert ein.
