EUKYX 4-13 193-6100 3.1 Nicht bedrahtete Bauteile 3.1.3 Komplexe Bauteile Messen Sie die in der Abbildung dargestellen Abmessungen [1] bis [23]. Hinweis (a) (1), (2), (3) und (4) in der Abbildung entsprechen „Ecke 1“, „E…
EUKYX
4-12193-6100
3.1 Nicht bedrahtete Bauteile
Individuelles Datenblatt (rechteckig)
Min-Einheit: 0,01 mm
Messwerte
1
Gehäusegröße X [mm] (horizontal)
2
Gehäusegröße Y [mm] (vertikal)
3
Gehäusegröße t [mm] [T [mm]]
4
Ecke 1 Dim X [mm]
5
Ecke 1 Dim Y [mm]
6
Ecke 1 Offsetpos. X [mm]
7
Ecke 1 Offsetpos. Y [mm]
8
Ecke 2 Dim X [mm]
9
Ecke 2 Dim Y [mm]
10
Ecke 2 Offsetpos. X [mm]
11
Ecke 2 Offsetpos. Y [mm]
12
Ecke 3 Dim X [mm]
13
Ecke 3 Dim Y [mm]
14
Ecke 3 Offsetpos. X [mm]
15
Ecke 3 Offsetpos. Y [mm]
16
Ecke 4 Dim X [mm]
17
Ecke 4 Dim Y [mm]
18
Ecke 4 Offsetpos. X [mm]
19
Ecke 4 Offsetpos. Y [mm]
EUKYX
4-13193-6100
3.1 Nicht bedrahtete Bauteile

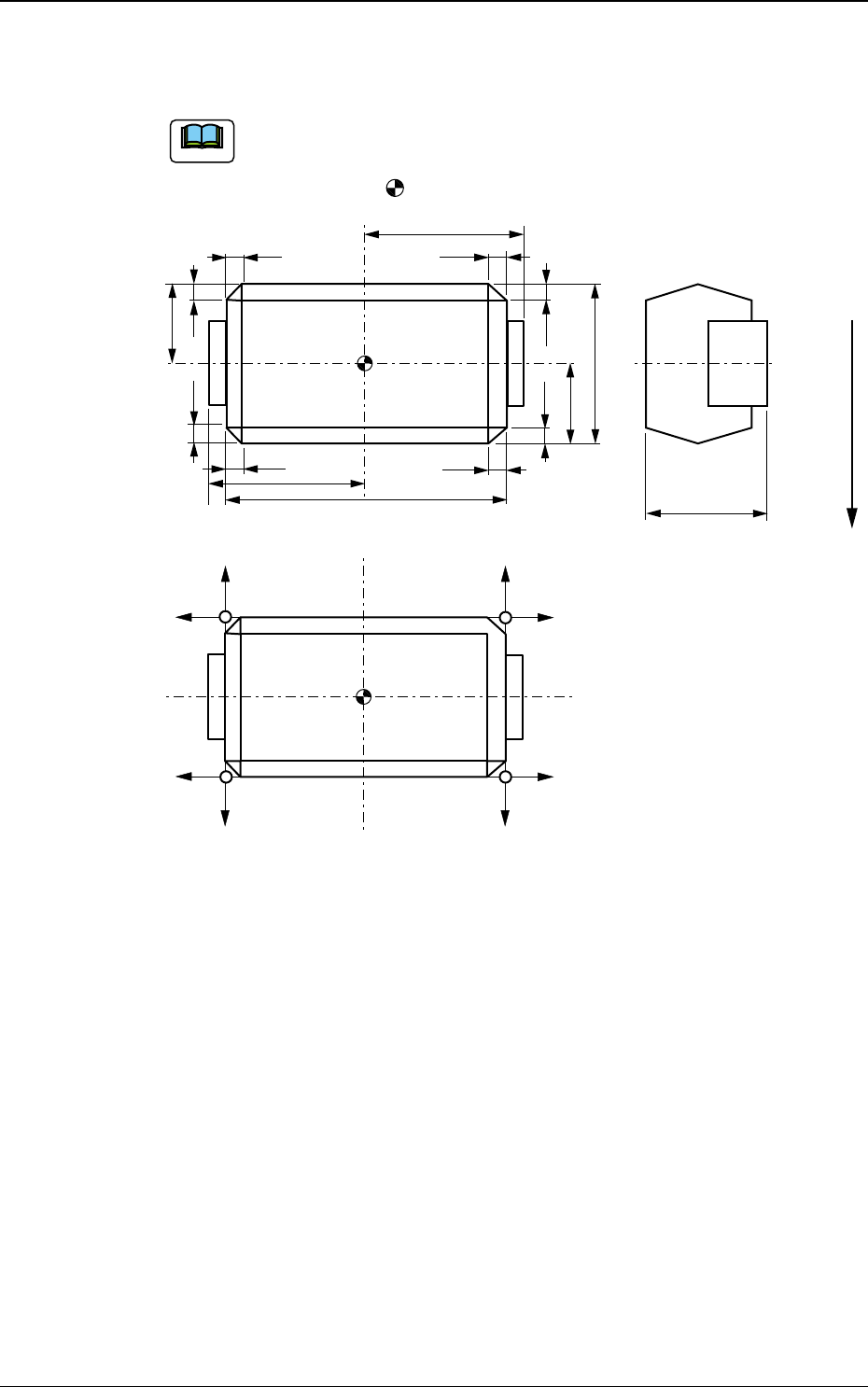

3.1.3 Komplexe Bauteile
Messen Sie die in der Abbildung dargestellen Abmessungen [1] bis [23].
Hinweis
(a) (1), (2), (3) und (4) in der Abbildung entsprechen „Ecke 1“, „Ecke 2“,
„Ecke 3“ und „Ecke 4“ der Eckdaten.
(b) Die Mitte der
-marke kennzeichnet die Mitte des Gehäuses.
[2]
[8]
[4]
[12]
[13]
[16]
[17]
[20]
[21]
(1)
(2)
(3)
(4)
[3]
[5]
[9]
[6]
[7]
Benutzersicht der Zufuhrrichtung
[1]
(1)
(2)
(4)
(3)
+Y
+X
+Y
+X
+Y
+X
+Y
+X
[10]
[14]
[18]
[11]
[22]
[23]
[19]
[15]
F6D17
EUKYX
4-14193-6100
3.1 Nicht bedrahtete Bauteile

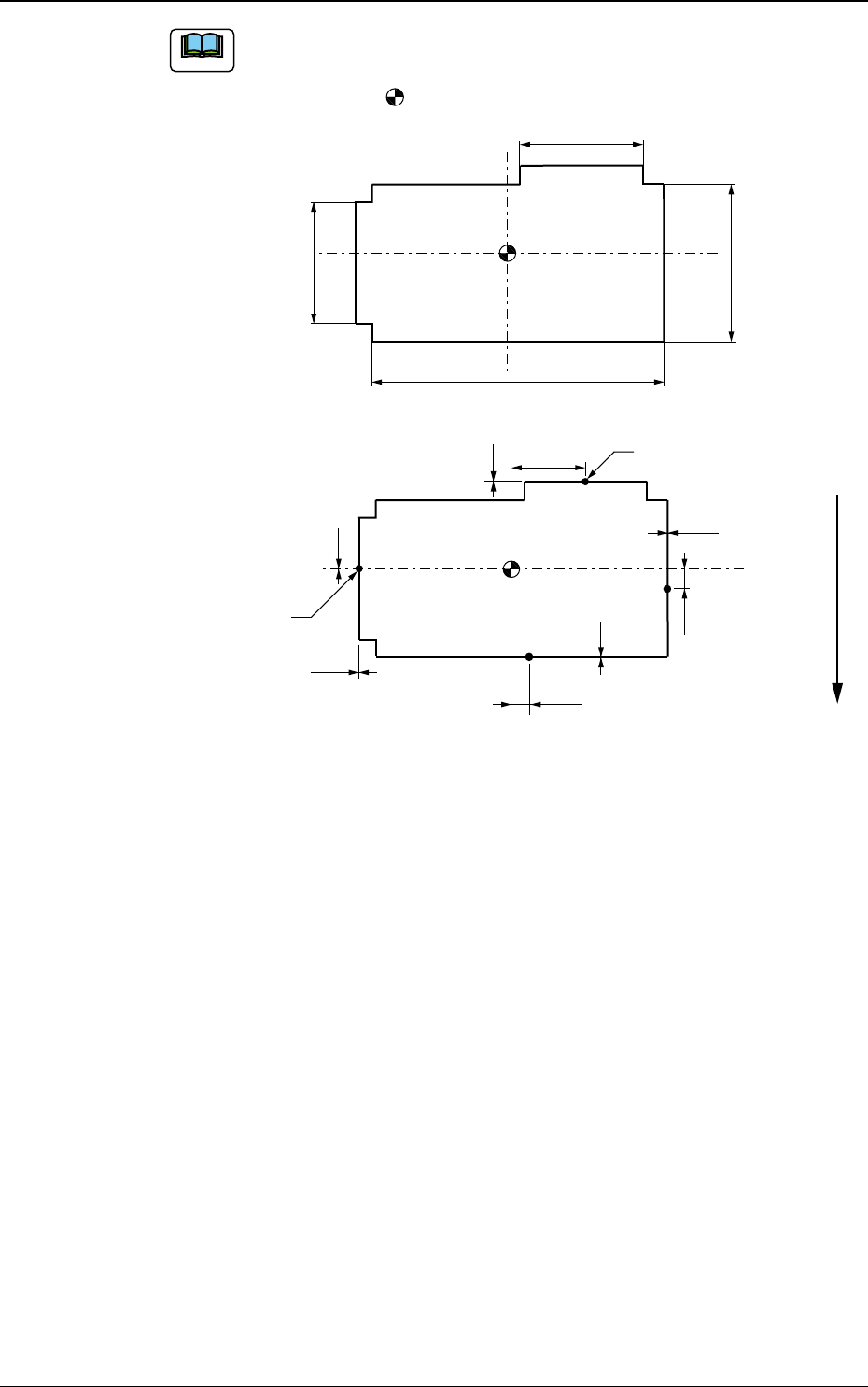

Hinweis
(a) (1), (2), (3) und (4) in der Abbildung entsprechen „Kante 1“, „Kante 2“,
„Kante 3“ und „Kante 4“ der Kantendaten.
(b) Die Mitte der
-marke kennzeichnet die Mitte des Gehäuses.
(1)
(2)
(3)
(4)
[31]
[28]
[29]
[30]
Kante erkennbare
Position
Kante erkennbare Position
(1)
(2)
(3)
(4)
[26]
[24]
[33]
[35]
[32]
[34]
[25]
[27]
Benutzersicht der Zufuhrrichtung
F6D18
