DEUKYX 2-71 193-6100 2.3 (C01) Recognition Data (c)Inhalt von Erkennungsebene „1“ oder größer Component shape Front/Back ltg recog algo ( Algorithmus) Recognition level ( V erarbeitungsgrad ) Beschreibung Beispielanwendu…
DEUKYX
2-70193-6100
2.3 (C01) Recognition Data
(C01_03) Recognition level
Richten Sie die Erkennungsebene für die Bauteilprüfung ein.
In normalen Fällen wählen Sie „0“.
•
Dateneingabebereich
:
0 bis 255
•
Component shape :
Alle Bauteile können verwendet werden.
Hinweis
(a) Automatisch festgelegte Parameter als Lead-AlgorithmusWenn
„Auto“ im Textfeld „Recognition data set“ oder „0“ im Textfeld
„Recognition level“ ausgewählt ist, wird der Groberkennungsmodus,
wie in der nachstehenden Tabelle gezeigt, eingerichtet.
Component
Shape
Leitungstyp Groberkennungsmodus Hinweise
IC Anschlusslose Bauteile Elektroden Detection Method :
„Centrobaric Pos. Det.”
Andere Bauteile als oben Normale bedrahtete Bauteile Detection Method :
„Lead Edge Det.”
Connectors Elektroden Elektroden Detection Method :
„Lead Form Det.”
Andere Bauteile als oben Normale bedrahtete Bauteile Detection Method :
„Lead Form Det.”
Weiteres Elektroden Elektroden Detection Method :
„Lead Form Det.”
Andere Bauteile als oben Normale bedrahtete Bauteile Detection Method :
„Lead Form Det.”
(b) Ist „1“ oder eine größe Zahl vorgegeben, muss im „Recog data set“
„Manual“ gewählt werden.
DEUKYX
2-71193-6100
2.3 (C01) Recognition Data

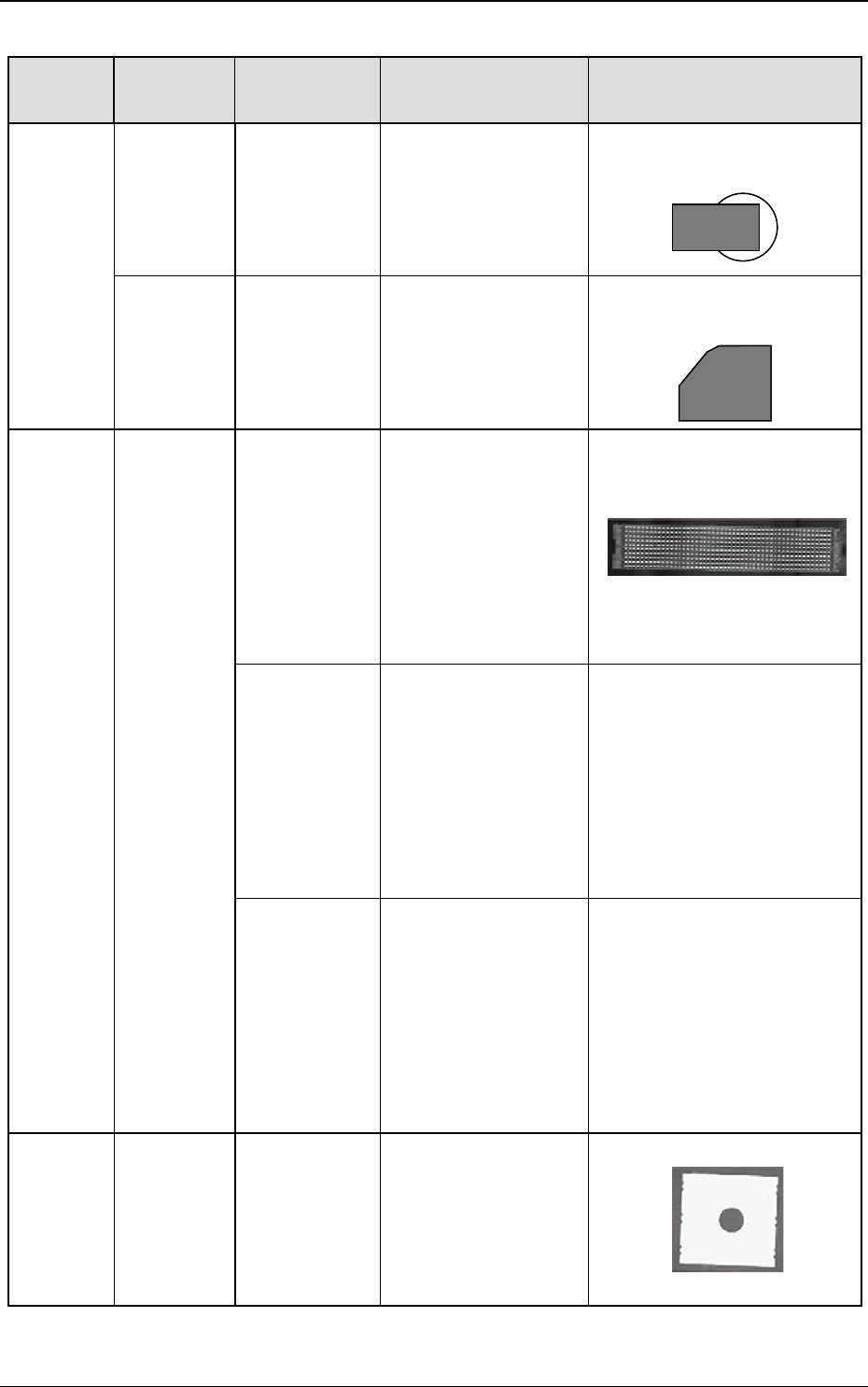

(c)Inhalt von Erkennungsebene „1“ oder größer
Component
shape
Front/Back ltg
recog algo
(Algorithmus)
Recognition level
(
Verarbeitungsgrad
)
Beschreibung Beispielanwendung
Drahtlos
(Cylindrical)
(Square)
(Deform)
Corner 1 Wenn nur zwei
benachbarte Ecken
erkannt werden können,
kann das Bauteil basierend
auf den erkannten zwei
Ecken positioniert
werden.
Die Positionierung ist auch dann
möglich, wenn ein Aufnehmer
über die beiden Ecken gelangt ist.
Outward
(Angle
Detected)
1 Die Ecken oder Kanten
eines Bauteils werden
verwendet, um den
Winkel des Bauteils zu
korrigieren.
Dies wirkt sich für Bauteile
aus, die beiseitig oder vertikal
symmetrisch sind.
Area Array
(BGA)
Hinweis (d)
Grid
Pattern
100 bis 104 Die Erkennung aller Pins
wird für Steckverbinder
durchgeführt, bei dem
die Pins in einem
Rastermuster angeordnet
sind (falls die Pinform
rechteckig ist).
Außerdem wird die
Überprüfung (Stiftposition
und -abmessungen) für
alle Stifte durchgeführt.
110 bis 114 Die Erkennung aller Pins
wird für Steckverbinder
durchgeführt, bei dem
die Pins in einem
Rastermuster angeordnet
sind (falls die Pinform
rechteckig ist).
Außerdem wird die
Überprüfung (Stiftposition
und -abmessungen) für
alle Stifte durchgeführt.
120 bis 124 Die Erkennung aller Pins
wird für Steckverbinder
durchgeführt, bei dem
die Pins in einem
Rastermuster angeordnet
sind (falls die Pinform
rechteckig ist).
Außerdem wird die
Überprüfung (Stiftposition
und -abmessungen) für
alle Stifte durchgeführt.
Other
(Special)
Hinweis (e)
Auto 10 Der Winkel wird über die
äußere Form bestimmt
und die Positionierung
wird in der Mitte des
Kreises durchgeführt.
Als Form kann nur ein
einzelner Kreis registriert
werden.
DEUKYX
2-72193-6100
2.3 (C01) Recognition Data

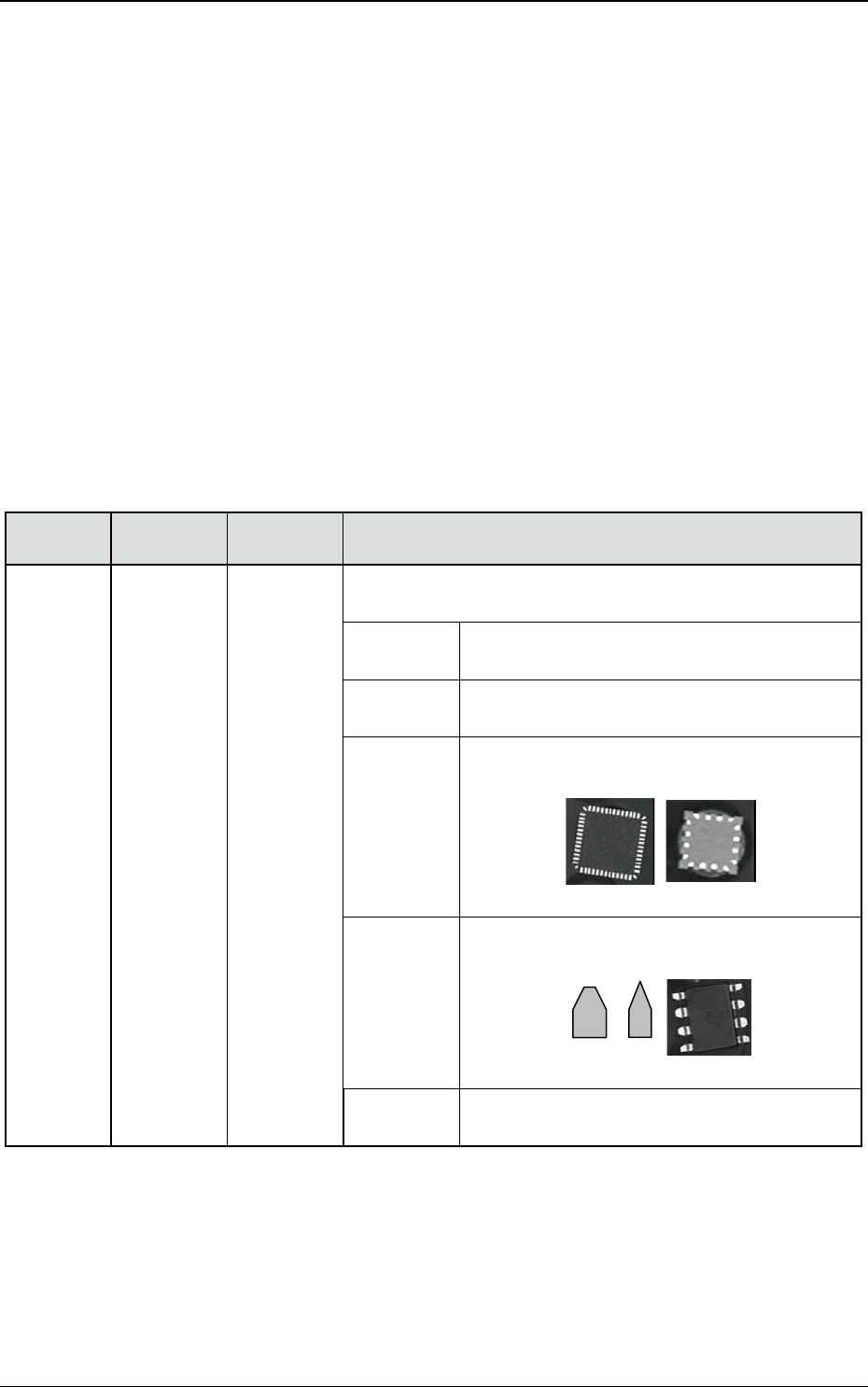

(d) Um diese Art der Erkennung zu nutzen, muss folgendes gegeben sein:
•
Component shape = BGA (Simple)
•
Elctd type = Lead
•
Elctd Type - Shape = Alle registrierten Typen müssen
„Rectangle (rechteckig)“ sein.
Die erste Ziffer für die Verarbeitungsebene wird folgendermaßen für
jeden „Detection Mode“ in den „Recognition Operation“ -Daten für
bedrahtete Bauteile angezeigt.
**0: Detection Mode = Auto
**1: Detection Mode = Lead Edge Det.
**2: Detection Mode = Centrobaric Pos. Det.
**3: Detection Mode = Lead Line Segment Det.
(e) Um diese Art der Erkennung zu nutzen, ist eine separate Lizenz
(Option) erforderlich.
Component
shape
Front/Back itg
recog algo
Elemente Beschreibung
Bedrahtete
Bauteile
(IC)
(Connectors)
(Others)
Lead
(Standard)
(General
Purpose)
Detection
Method
Der Erkennungsmodus für die Groberkennungsverarbeitung wird
ausgewählt.
Auto Ist er ausgewählt, erfolgt die Beurteilung
automatisch anhand der Bauteilform etc.
Lead Edge
Det.
Von Nutzen für die Erkennung allgemeiner
Rechteckanschlüsse. (SOP, QFP, etc.,)
Centrobaric
Pos. Det.
Von Nutzen für Bauteile mit rechteckigen
Elektroden.
(SON, QFN, etc.,)
Lead Form
Det.
Von Nutzen, wenn die Anschlussenden nicht
rechteckig sind.
(Steckerleiste, Transformator, etc.,)
Lead Line
Segment Det.
Von Nutzen für Bauteile, deren Elektroden wenig
Kontrast zur Umgebung bieten.
