DEUKYX
2-118193-6100
2.4 (D01) Control Data

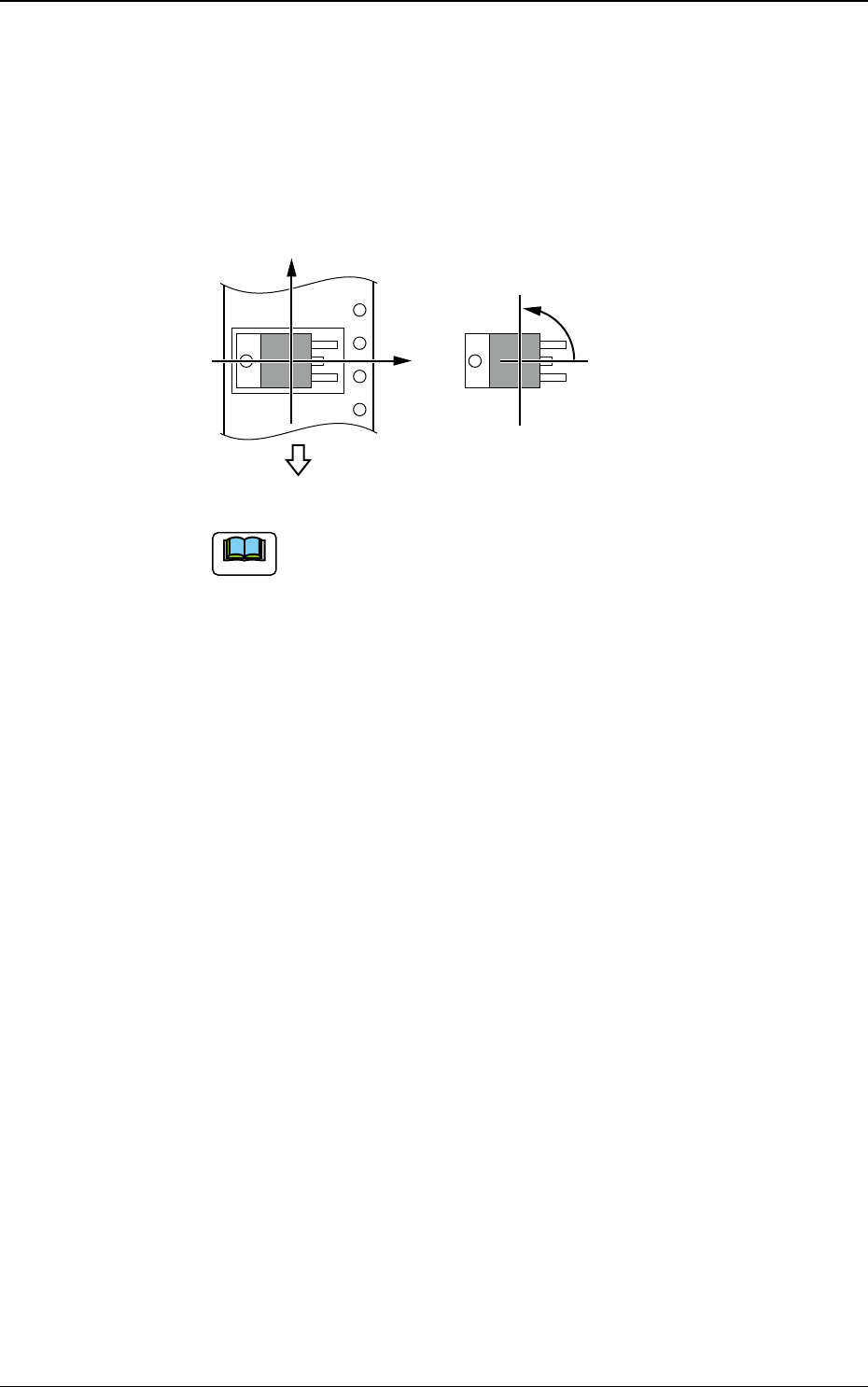

(D01_27) Placementoffsetspecication
Mit dieser Funktion kann ein Offset zu den Bestückungskoordinaten hinzu-
gefügt werden. Setzt die Differenz zwischen Mitte des Bauteils und Koordi-
naten des Bestückungsprogramms.
X: Offset in X-Richtung einrichten.
Y: Offset in Y-Richtung einrichten.
Z: Offset in Z-Richtung einrichten.
+Y
Auszugrichtung
Drehrichtung
+X
+Z
FB115
Hinweis
Wird diese Funktion genutzt, muss der Bestückungsoffset in der
Bauteilbibliothek („Pattern Program“-„PCB-Daten“ -“Complibrary
placement offset“) „Enable“ werden.
DEUKYX
2-119193-6100
2.4 (D01) Control Data

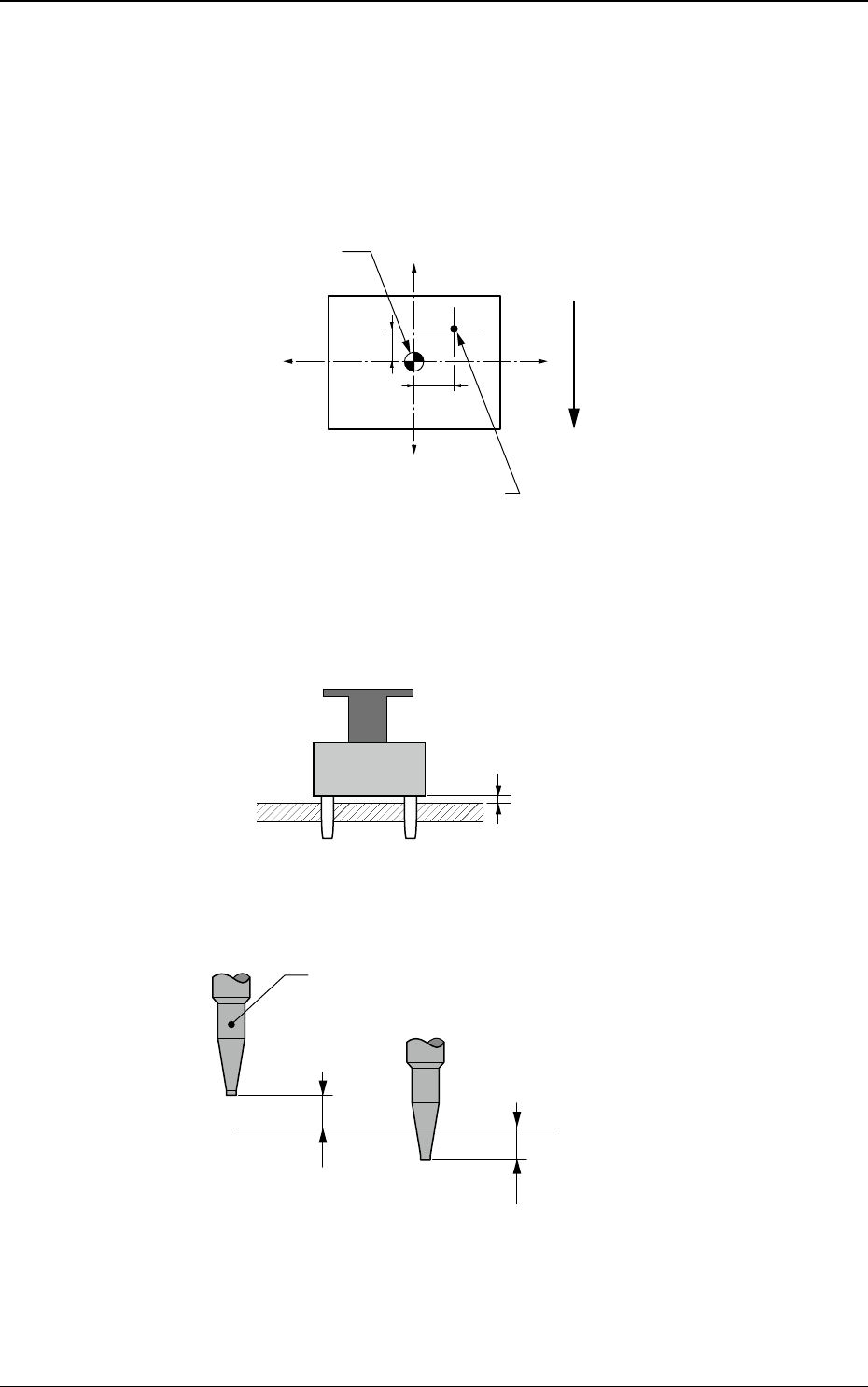

(D01_28) Component pushing operation
Wählen Sie, wie oft das zu platzierende Bauteil zusätzlich angedrückt wer-
den soll.
Position X, Y [mm]
Richten Sie die Andrückposition zur Mitte des Bauteils aus. Plus (+) oder
Minus (-) werden anhand des folgenden Koordinatensystems festgelegt.
Zusätzliche Andrückposition
Bauteil-Mittenposition
Y(+)
X(+)X(-)
X
Y
Y(-)
Benutzersicht der Zufuhrrichtung und
Paletten-Ausziehrichtung
FB112
Nozzle direction
Geben Sie den Versatzwert des Aufnehmerwinkels im Verhältnis zum Be-
stückungswinkel ein.. Wird der Aufnehmerwinkel gegen den Uhrzeigersinn
korrigiert, fügen Sie ein Plus (
+
) hinzu. Wird der Aufnehmerwinkel im Uhr
-
zeigersinn korrigiert, fügen Sie ein Minus (-) hinzu.
Einpress-Prüftoleranz
FB113
Level correction
Die Ebene wird entsprechend der Aufnehmertiefe beim Platzieren eines Bau-
teils eingerichtet.
Aufnehmer-Absenkhöhe
beim Platzieren von Bauteilen
(Referenz)
Level correction (+)
Level correction (-)
Aufnehmer
FB114
DEUKYX
2-120193-6100
2.4 (D01) Control Data
(D01_29) Comp Drop detection
Überwacht den Status des aufgenommenen Bauteils während der
Bestückung.
Erkennt ob das Bauteil heruntergefallen ist oder senkrecht steht.
Wählen Sie „Aktivieren (Auto)“, „Deaktivieren“, „Pass“, „1-Mal“ oder „kurz
vorher“.
Enable (Auto)
Ist dies gewählt, wird die Erkennungsmethode für verlorene Bauteile
verwendet.
Der Aufnahmestatus wird nur geprüft, wenn das aufgenommene Bauteil den
Sensor passiert.
Disable
Ist dies gewählt, wird die Erkennungsmethode für verlorene Bauteile nicht
verwendet.
Pass
Ist dies gewählt, wird die Erkennungsmethode für verlorene Bauteile
verwendet.
Der Aufnahmestatus wird nur geprüft, wenn das aufgenommene Bauteil den
Sensor passiert.
1 Time
Ist dies gewählt, wird die Erkennungsmethode für verlorene Bauteile
verwendet.
Der Aufnahmestatus wird bei der Bestückung zumindet ein Mal geprüft.
Just Before
Ist dies gewählt, wird die Erkennungsmethode für verlorene Bauteile
verwendet.
Der Aufnahmestatus wird nur geprüft, wenn das aufgenommene Bauteil den
Sensor kurz vor der Bestückung passiert.
Hinweis
(a) Verlorene Bauteile können nur bei Hochgeschwindigkeits-Aufnehmern
erkannt werden.
Zusätzlich kann das Verlieren bei manchen Bauteilen aufgrund von Form
oder Material nicht erkannt werden.
(b) Setzen Sie (D01_01) „(24) Cmpnt detection (Sensor)“ auf „Enable“ wenn
„Low Cmpnt Detection“ verwendet wird.
(D01_30) Tape pocket position detection
Diese Funktion stabilisiert die Bauteilaufnahme durch Erkennen der
Gurttaschen- Positionen des Bauteilgurts.:
Auto
:
Detects the tape pocket position for the component that can
be performed the tape pocket position detection.
Disable
:
Die Positionserkennung der Gurttaschen wird nicht
ausgeführt.
