DEUKYX
2-113193-6100
2.4 (D01) Control Data
(D01_12) Placement level [mm]
Stellen Sie den Absenkwert des Aufnehmer für die Bauteilplatzierung
entsprechend der Oberäche des Bauteils ein.
Placement level (-)
Bauteilbestückungs
Oberfläche (Referenz)
Bauteil
Aufnehmer
Placement level (+)
F6B102
Hinweis
(a) Der Wert für die Platzierung des Bauteils ergibt sich aus dem Wert im
Textfeld „t [mm]“ (Bauteildicke) von „Mold size“. Der Wert dieses
Textfeldes kann jederzeit angepasst werden.
Im Normalfall muss ein Wert mit „+“-Zeichen eingegeben werden,
um ein Durchbiegen der Leiterplatte zu verhindern.
(b) Geben Sie einen (+)-Wert ein, wenn sich der Kopf tiefer als die
Platzierungsoberäche des Bauteils senken soll.
(c) Der aktuelle Arbeitsbereich muss evtl. abhängig vin der
Maschinensteuerung korrigiert werden (unterscheidet sich vom
Vorgabewert).
DEUKYX
2-114193-6100
2.4 (D01) Control Data

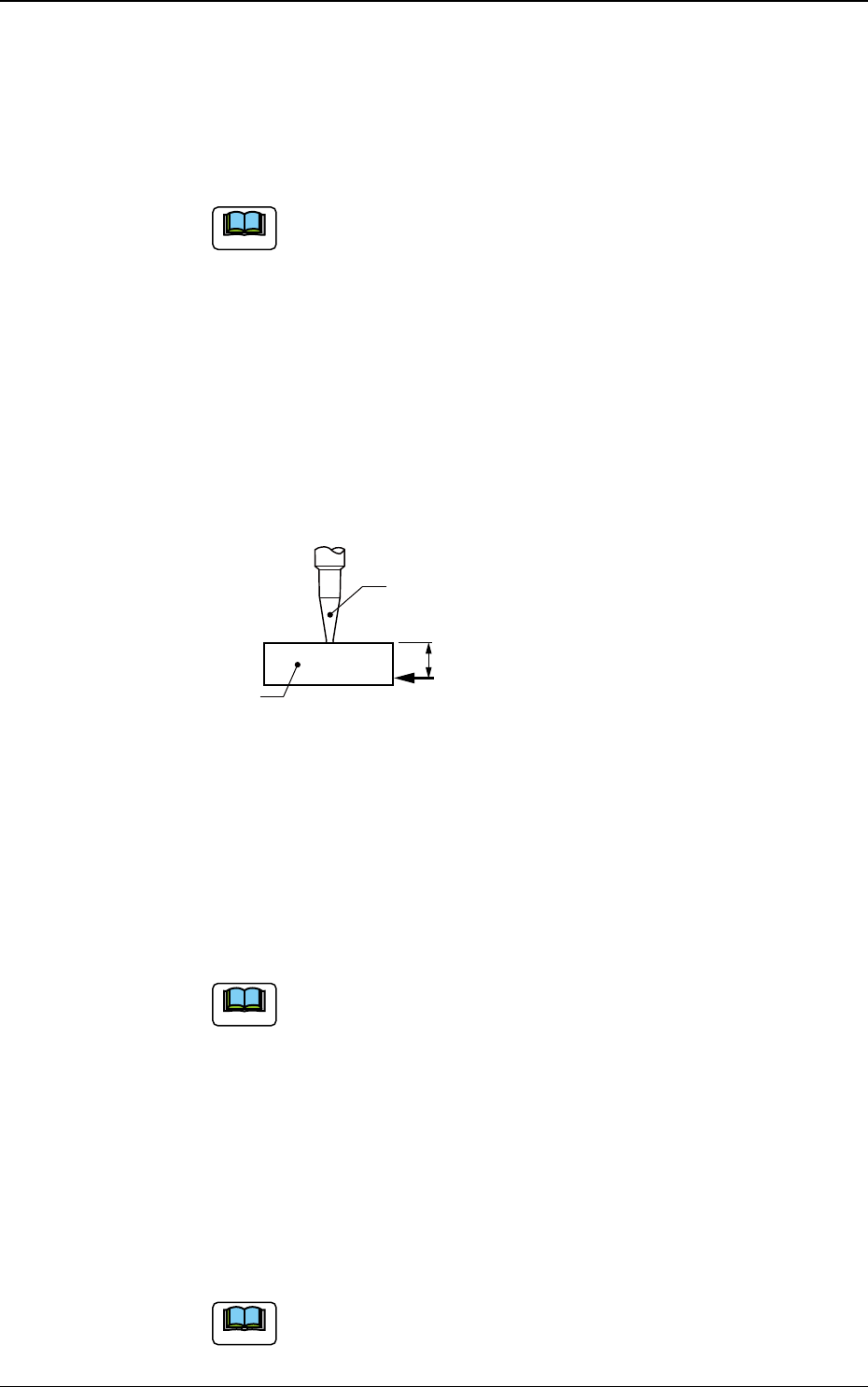

(D01_13) Focus adjustment
Richten Sie den Fokus für die Bauteilerkennung ein.
Aufnehmer
Bauteil
Bauteildicke (t)
A (Fokusierungseinstellung)
Fokusierebene
FB111
Hinweis
(a) Die Steuerung des aktuellen Betriebs kann durch Vorgabewerte ein-
geschränkt sein.
(b) Normalerweise richtet Sich die Höhe der Bauteilerkennung nach den
Daten in „Bauteildicke (t)“. Ist die Erkennung jedoch aufgrund von
Bauteilform etc. defokusiert, richten Sie sie neu ein.
(c) In einem Fall wie oben dargestellt korrigieren Sie die Fokusdaten um
den Wert, der durch den Pfeil A gekennzeichnet ist.
Ist ein positiver Wert eingerichteterfolgt die Erfassung, während der
Kopf bei der Bauteilerkennung um den eingestellten Wert nach unten
bewegt wird. Kann die Bauteildicke (t) bei der Bauteilerkennung
verwendet werden, wird dieser Wert auf 0 gesetzt.
(D01_14) Tape feed dclr [%]
Geben Sie die Abbremsrate des Gurtvorschubs in das Textfeld ein.
(D01_15) Collection after interlock
Bestimmen Sie mit „Enable“ oder „Disable“ das Ablageziel.
Bauteile, die als Interlock-Fehler bei der Aufnahme deniert werden.
(D01_16) Rejected cmpnt disch pos
Wählen Sie eine der folgenden Optionen aus, um anzugeben, wo ein
Bauteil abgelegt werden soll, wenn es aufgrund eines Erkennungsfehlers
zurückgewiesen wird.
Auto Recycle Conveyor Bauteil-Aufbew.-Box
Hinweis
(a) Geben Sie im Normalfall „Auto“ in das Textfeld ein.
(b) „Recycle Conveyor“ kann nur dann gewählt werden, wenn die
entsprechende Option installiert ist.
DEUKYX
2-115193-6100
2.4 (D01) Control Data
(D01_17) Placement height feedback
Wählen Sie „Enable“ oder „Disable“, um festzulegen, ob Platzierungshöhen-
Rückmeldung verwendet werden sollen oder nicht.
Über diesen Parameter kann Die Bauteilplatzierungsebene mit Hilfe der
Seitenansichtkamera eingestellt werden.
Hinweis
(a) Abhängig davon, wie die Anschlüsse gebogen sind, kann es
erforderlich werden, den Andruck bei der Bauteilplatzierung zu
ändern.
Ist die Kraft zu schwach, kann es vorkommen, dass sich das Bauteil
durch den Kleber nach der Platzierung verschiebt.
(b) Wenn die gemessene Bauteildicke erheblich von dem von der
Seitenkamera gemessenen Wert abweicht, ändern Sie die Parameter
für die Bauteildicke und der Platzierungsebene in geeignete Werte.
(D01_18) Cmpnt thickness check [mm]
Geben Sie in das Textfeld den Bauteildicke-Prüfwert ein.
Cmpnt thickness check
Seitenansichtkamera
Optische Ache (Endschalter)
Bauteil
Aufnehmer
F6B103
•
Davon ausgehend, dass die Toleranz der Bauteildicke bereits bekannt ist:
Dicke (t) - Toleranz - 0,2 mm
•
Davon ausgehend, dass die Toleranz der Bauteildicke nicht bekannt ist:
Dicke (t) - 0,3 mm
•
Wird „0.00 mm“ eingegeben, wird die Bauteildicke nicht geprüft.
Hinweis
(a) Wird ein Parameter in das Textfeld „Ut [mm] (Component
Thickness)“ von „Mold size“ eingegeben, ist ein Test erforderlich.
(b) Empfohlene Parameter „Bauteildicke - 0,20 mm“
(c) Wird ein Bauteil erkannt, das dünner ist als dieser Prüfwert, wird es
als Fehler behandelt.
(D01_19) Capture mode
Wählen Sie als Bauteilerkennungsmodus „Auto“ oder „Stop“.
Auto :
Nonstop-On-the-Fly-Erkennung
Stop :
Statische Erkennung über Kamera
Hinweis
Auch wenn „Auto“ gewählt wurde, kann es aufgrund der
Optimierungsdaten zu einer statischen Überprüfung kommen.
