DEUKYX
2-64193-6100
(B01_20) Comp.GraphicData(GrascheBauteildaten)
Mit diesen Daten wird das Bauteil grasch dargestellt.
# of types
:
Legen Sie die Anzahl der Typen im zu erkennenden
Bereich fest.
# of groups
:
Legen Sie die Anzahl der Gruppen im zu erkennenden
Bereich fest.
Type No.
:
Die Typ-Nummer wird im Datenfeld angezeigt.
(1) Shape
Wählen Sie die Form des Bereichs, der erkannt werden soll.
(2) Width [mm]
Geben Sie die Breite des Bereichs, der erkannt werden soll, ein.
(3) Height [mm]
Geben Sie die Höhe des Bereichs, der erkannt werden soll, ein.
(4) Direction
Geben Sie die Richtung des Bereichs, der erkannt werden soll, ein.
Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
2.2 (B01) Shape Data
DEUKYX
2-65193-6100
2.2 (B01) Shape Data
Group No.
Position, Anzahl, Raster und Richtung müssen für dieselbe Typengruppe
angegeben werden
(1) Type No.
Die Typ-Nummer wird im Datenfeld angezeigt.
(2) Posn
Latl Dir und Long Dir [mm]
Geben Sie die Position der Spezialgruppe vor.
Legen Sie die Positionskoordinaten vom Referenzposition aus fest, auf deren
Grundlage die Daten der Außenlänge angegeben werden.

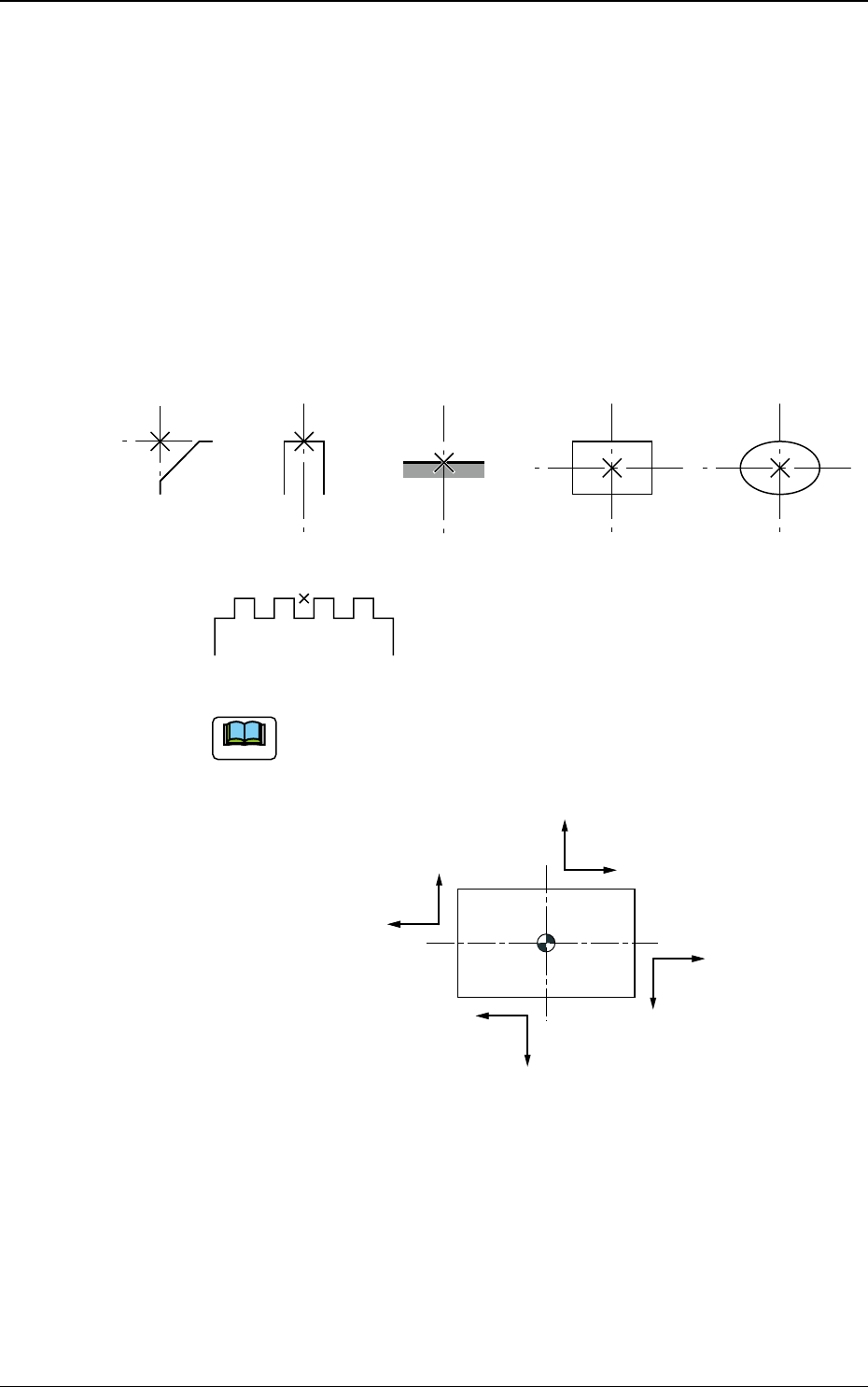

Edge Rectangle EllipseL-Form U-Form
F6B68
Hinweis
Das Koordinatensystem ist folgendermaßen deniert:
+ Latl Dir
+ Long Dir
+ Long Dir
+ Latl Dir
+ Latl Dir
+ Long Dir
+ Long Dir
(Senkrechte Richtung)
+ Latl Dir
(Waagerechte Richtung)
F6B69
DEUKYX
2-66193-6100
2.2 (B01) Shape Data
(3) Counts [pcs.]
Geben Sie der Elemente der Spezialgruppe vor.
Counts (Elementeanzahl)
Component
F6B70
61 5432
6
5
4
3
2
1
6 71 5432
7
6
5
4
3
2
1
Rows
Rows (Reihen)
6 Reihen und 6 Spalten
7 Reihen und 7 Spalten
Aufsicht auf Bauteile
ColsCols (Spalten)
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
F6B71
(4) Pitch [mm]
Geben Sie das Raster der Spezialgruppe vor.
Pitch
Component
F6B72
"Regular" oder "Custom"
"Checker" oder "Reversed Checker
"
Bauteilunterseitenansicht
Zeilenraster
Zeilenraster
Spaltenraster
Spaltenraster
F6B73
