DEUKYX
3-8193-6100
3.1 Allgemeine Bauteile (ohne ICs)
3.1.4 Gehäusespezikationen
(1) Zutreffende Bauteile
BauteilTyp Abkürz Bauteilname
DI DI Diode
TR
HEMT HEMT (kreuzförmige Bauteile)
TR Transistor
CPTR Kompakt-Leistungstransistor
MPTR Mini-Leistungstransistor
PTR Leistungstransistor
TC TC Trimmkondensator
VR VR Halbfester Widerstand

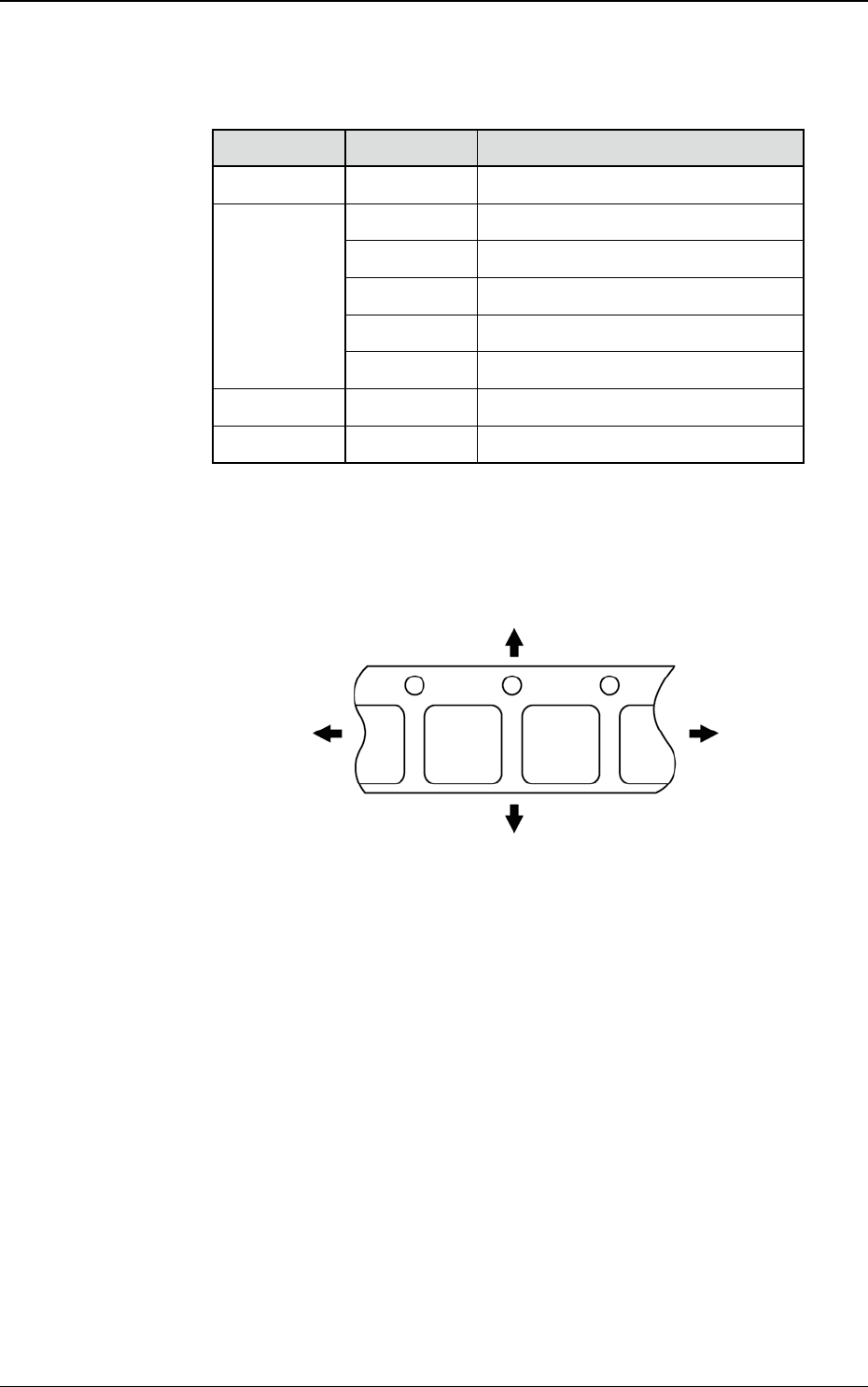

(2) Festlegen der Gehäuseausrichtung
Die Gehäuseausrichtung erfolgt wie unten dargestellt in Übereinstimmung
mit „JIS C0806 Taping of Electronic Components“.
Back
L
R
B F
Rückwärtige Richtung
Links
(Linke Gurtseite in Benutzerrichtung
der Bauteilzufuhr)
Benutzersicht der
Zufuhrrichtung
Forward
Rechts
(Rechte Gurtseite in Benutzerrichtung
der Bauteilzufuhr)
F6C7
DEUKYX
3-9193-6100
3.1 Allgemeine Bauteile (ohne ICs)
(3) Gehäusespezikationen
In Zelle 15 und 16 der Bauteil-ID werden die Art der Gurtung angegeben.
Die zeichen in den Zellen repräsentieren folgendes:
Bauteil-ID
:
15
16
15. Zeichen
: Die angegebenen Zeichen repräsentieren die Lage
(Richtung) der Anschlüsse.
L
: Anschlüsse liegen auf der linken Seite aus
Benutzersicht in Zuführrichtung.
R
: Anschlüsse liegen auf der rechten Seite aus
Benutzersicht in Zuführrichtung.
F
: Benutzersicht der Zufuhrrichtung
B
: Rückwärtige Richtung
16. Zeichen
: Dieses Zeichen repräsentiert die Anzahl oder Dicke der
Anschlüsse.
1
: 1 Stck.
2
: 2 Stck.
3
: 3 Stck.
B
: Klobiger Anschluss
Beispiel
: (a) TR1608-3B0SAN-
L
1
Dies zeigt, dass sich ein Anschluss auf der
„
L
“
Seite in
Zufuhrrichtung bendet.
(b) TR2915-4B0SAN-
R
B
Dies zeigt, dass sich ein Anschluss auf der
„
R
“
Seite in
Zufuhrrichtung bendet.
DEUKYX
3-10193-6100
3.1 Allgemeine Bauteile (ohne ICs)
(4) BeispielfürGurtungsarten(Spezikation)
Hinweis
Die Pfeile in den Abbildungen zeigen die Vorschubrichtung.
TR und DI mit 3 Anschlüssen
L 1
L 2
F6C8
TR und DI mit 4 Anschlüssen
L B
R B
F6C9
TR und DI mit 5 Anschlüssen
L 2
L 3
F6C10
DI mit 2 Anschlüssen
L B
R B
F6C11
PTR, CPTR und MPTR
R 3
L 3
B 3
F 3
FC12
