DEUKYX
3-4193-6100
3.1 Allgemeine Bauteile (ohne ICs)
(2) Bauteilgröße, Bauteildicke, Hersteller-Nr. und Anzahl der
Anschlüsse

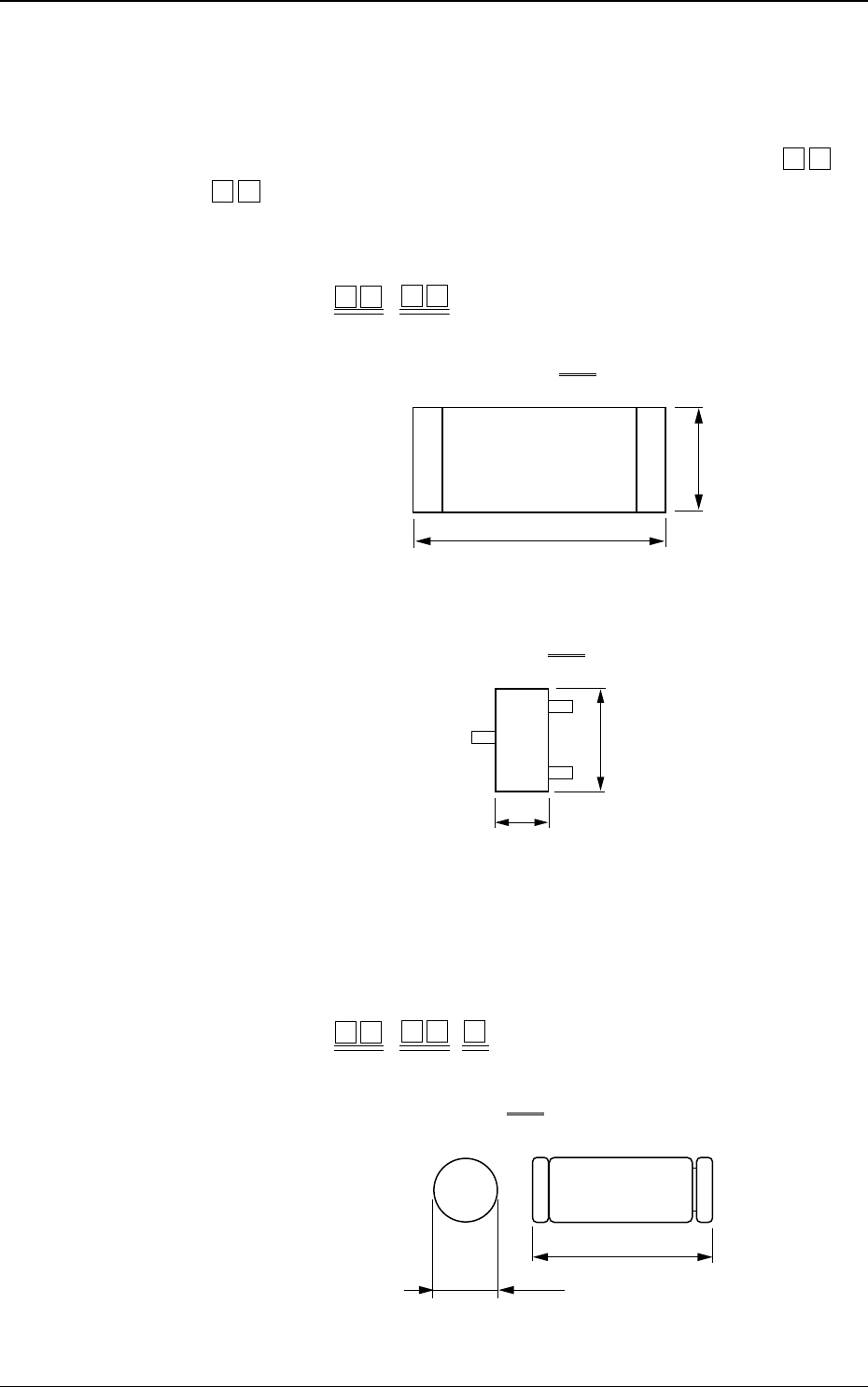

(2.1) Bauteilgröße
Bauteilabmessungen werden nach dem abgekürzten Bauteilnamen in
X
X
X
X
angegeben.
Beispiel
: (a) Nicht zylindrische BauteileDie längere Seite des Bauteisls
wird mit „a“ und die kürzere mit „b“ bezeichnet.
X X
X X
a b
Beispiel für Kondensator „C3216T07B0---“
Einheit:mm
3.2
1.6
F6C2
Beispiel für Transistor „TR2012-3B0SAN-L1“
1.25
2.0
Einheit:mm
F6C3
(b) Zylindrische BauteileDie längere Seite des Bauteils wird mit
„c“, der Durchmesser mit „d“ und zur Kennzeichnung der
zylindrischen Form mit „M“ bezeichnet.
X X
X X M
c d Markierung
Beispiel für Diode „DI3414M“
3.4
φ1.4
Einheit:mm
F6C4
DEUKYX
3-5193-6100
3.1 Allgemeine Bauteile (ohne ICs)
(2.2) Bauteildicke
Die Bauteildicke wird mit 2 Zeichen angegeben.
C 3 2 1 6 T 0 7
Beispiel : Rechteckiger Kondensator
Bauteildicke
Einheit:mm
3.2
1.6
0.7
F6C5
(2.3) Herstellernr.
Die Hersteller versehen ihre Bauteile mit Nummern unterschiedlicher
Stellenanzahl.
Hinweis
Wenn entweder „X“ oder „Y“ 10 mm überschreitet, verwenden die Hersteller
Typennummern mit 4 bis 6 Zeichen.
Beispiel : Leistungstransistor ( Herstellernr. : T0-220)
1
P T R
–
2
2
0
–
2 3 m m m m m
Herstellernr.
F6C18
(2.4) Anschlussanzahl
Bei einigen Bauteilen wird dir Anschlussanzahl durch eine unterschiedlicher
Stellenanzahl. angegeben.
Beispiel : Transistor
Einheit:mm
T R 2 0 1 2 - 3 B 0 S A
NAnschlussanzahl
1.25
2.0
F6C6
DEUKYX
3-6193-6100
3.1 Allgemeine Bauteile (ohne ICs)
3.1.2 Serien-Nr.
In der 9. und 10. Zelle bendet sich die Seriennummer.Wenn die 1. bis 8. und
die 11. bis 13. Zelle gleiche Zeichen enthält, werden die Bauteile durch diese
Seriennummer identiziert.
9. Zelle: Geben Sie hier einen Buchstaben von „A“ bis „Z“ ein.
10. Zelle: Geben Sie hier eine Zahl von „0“ bis „9“ ein.
