DEUKYX
2-111193-6100
2.4 (D01) Control Data
(D01_10) Vertical cmpnt data [mm]
Geben Sie in diese Textfelder den Erkennungsgrad für ein vertikales Bauteil
ein.
Vertikale Bauteil-Erkennungsebene
Seitenansichtkamera
Optische Ache (Endschalter)
Bauteil
Aufnehmer
F6B99
•
Davon ausgehend, dass die Toleranz der Bauteildicke bereits bekannt
istDicke (t) + Dicke (Ut) + Toleranz + 0,2 mm
•
Davon ausgehend, dass die Toleranz der Bauteildicke nicht bekannt
istDicke (t) + Dicke (Ut) + Toleranz + 0,3 mm
•
Davon ausgehend, dass kleine Bauteile (kleiner als 2015) verwendet
werdenDicke (t) + A
Hinweis
(a) Für Wert A muss ein Test durchgeführt werden.
(b) Überschreitet ein Bauteil die oben genannten Werte, wird dies als
Erkennungsfehler (senkrechtes Bauteil) gewertet.
DEUKYX
2-112193-6100
2.4 (D01) Control Data

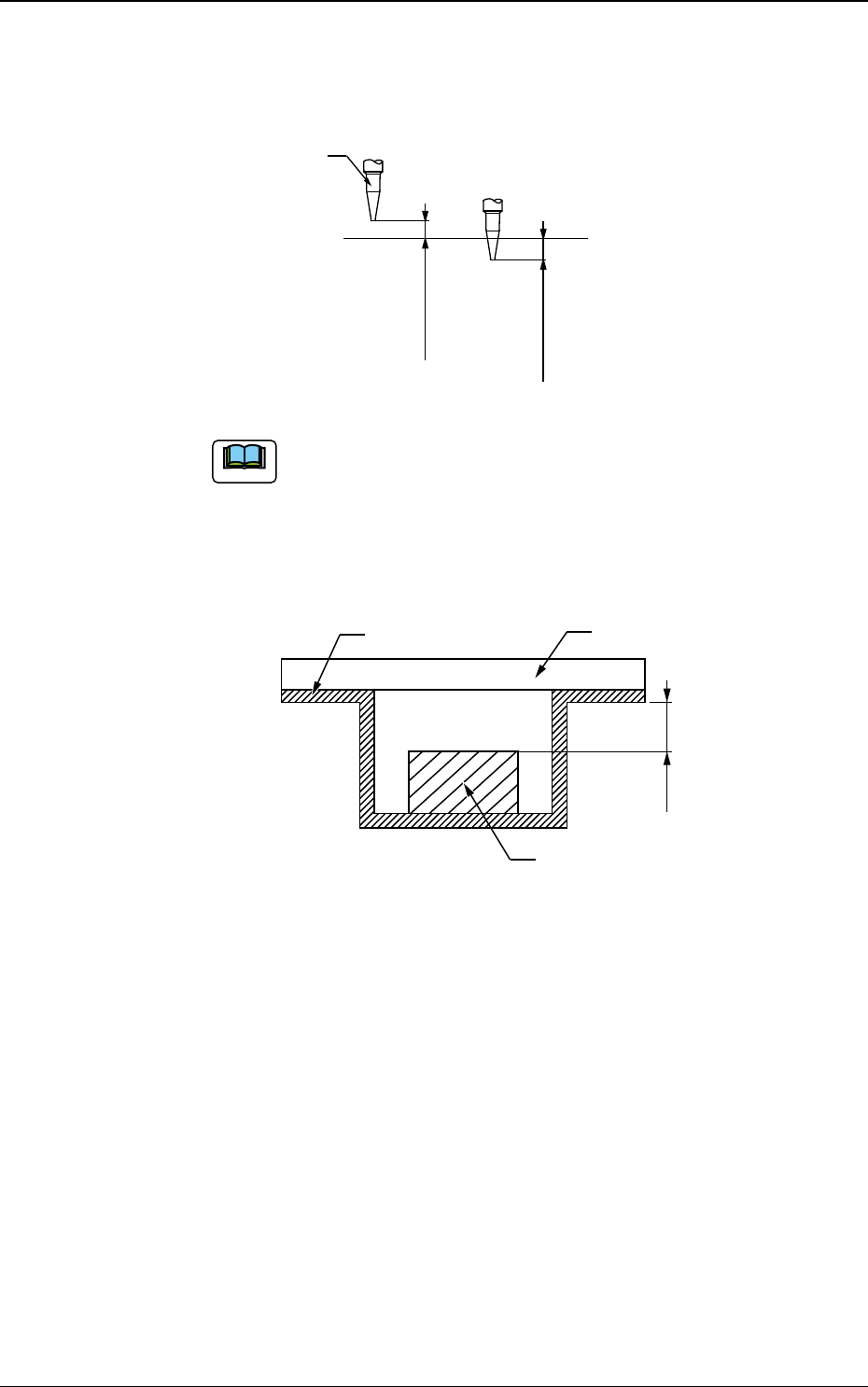

(D01_11) Pick-up level [mm]
Geben Sie einen Wert für das Absenken des Kopfes zur Bauteilaufnahme
vor.
Vakuumaufnehmer
Bauteilaufnahmeoberfläche
(Referenz)
Pickup Level (-)
Pickup Level (+)
F6B100
Hinweis
(a) Geben Sie einen (+)-Wert ein, wenn sich der Kopf tiefer als die Auf-
nahmeoberäche des Bauteils senken soll.
(b) Wenn ein geprägter Gurt verwendet wird, bleibt aufgrund des Ver-
hältnisses zwischen der Taschentiefe des Gurtes und der Bauteildicke
ein Spalt übrig. Geben Sie einen Wert ein, der den Spalt berücksich-
tigt.
Trägergurt
Abdeckfolie
Spalt
Bauteil
F6B101
DEUKYX
2-113193-6100
2.4 (D01) Control Data

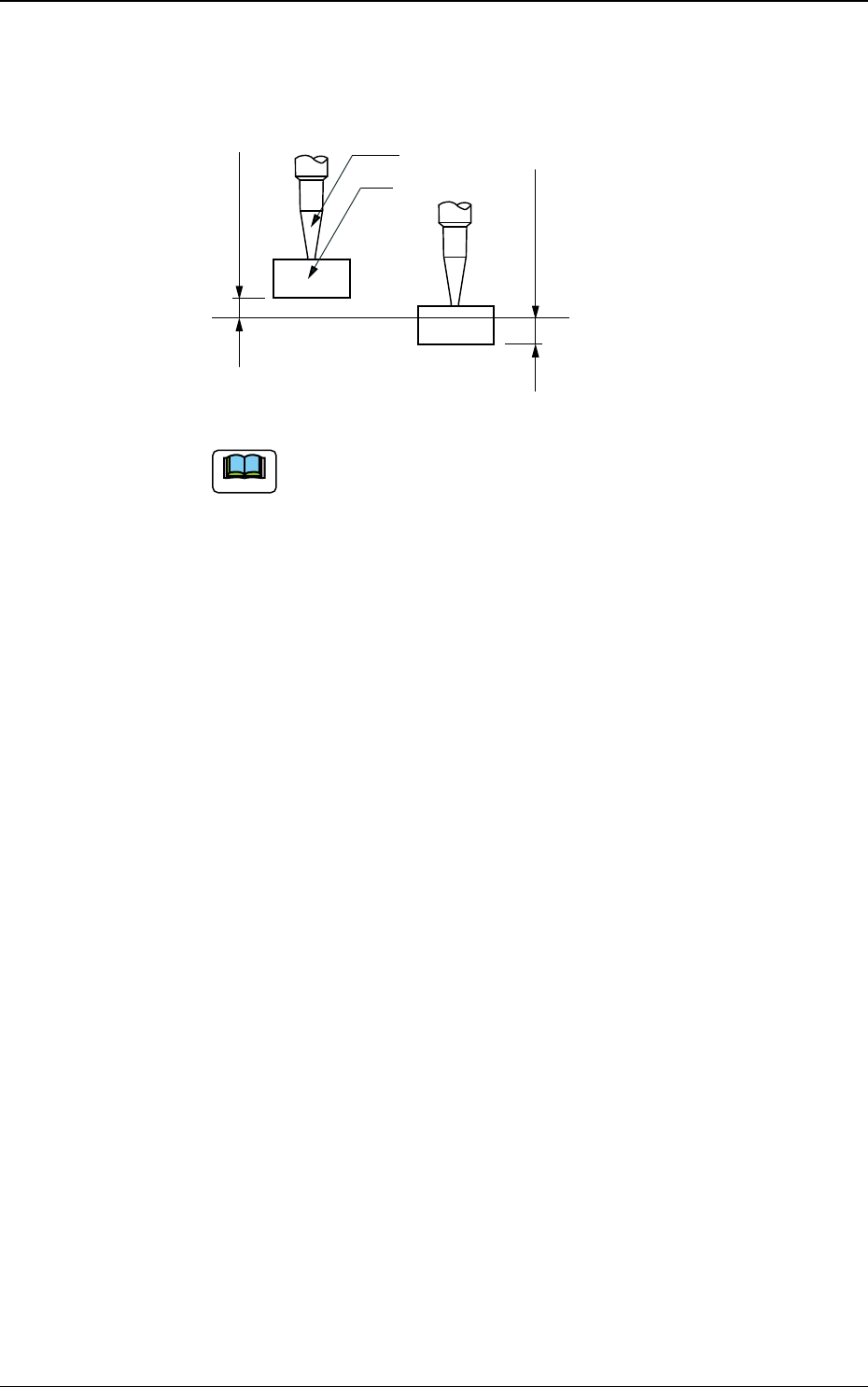

(D01_12) Placement level [mm]
Stellen Sie den Absenkwert des Aufnehmer für die Bauteilplatzierung
entsprechend der Oberäche des Bauteils ein.
Placement level (-)
Bauteilbestückungs
Oberfläche (Referenz)
Bauteil
Aufnehmer
Placement level (+)
F6B102
Hinweis
(a) Der Wert für die Platzierung des Bauteils ergibt sich aus dem Wert im
Textfeld „t [mm]“ (Bauteildicke) von „Mold size“. Der Wert dieses
Textfeldes kann jederzeit angepasst werden.
Im Normalfall muss ein Wert mit „+“-Zeichen eingegeben werden,
um ein Durchbiegen der Leiterplatte zu verhindern.
(b) Geben Sie einen (+)-Wert ein, wenn sich der Kopf tiefer als die
Platzierungsoberäche des Bauteils senken soll.
(c) Der aktuelle Arbeitsbereich muss evtl. abhängig vin der
Maschinensteuerung korrigiert werden (unterscheidet sich vom
Vorgabewert).
