DEUKYX
2-62193-6100
2.2 (B01) Shape Data
(B01_19) Group
Position, Anzahl, Raster und Richtung müssen für dieselbe spezielle
Typengruppe angegeben werden
•
Component shape :
Special
(1) Type No.
Richten Sie die Spezialtyp-Daten-Nr. entsprechend der spezizierten Gruppe
ein.
(2) Posn
Latl Dir und Long Dir [mm]
Geben Sie die Position der Spezialgruppe vor.
Legen Sie die Positionskoordinaten vom Referenzposition aus fest, auf deren
Grundlage die Daten der Außenlänge angegeben werden.
Rectangle EllipseL-Form U-Form
Edge
F6B63
Hinweis
Das Koordinatensystem ist folgendermaßen deniert:
+ Long Dir
(
Senkrechte Richtung)
+ Latl Dir
(Waagerechte Richtung)
+ Latl Dir
+ Latl Dir
+ Latl Dir
+ Long Dir
+ Long Dir
+ Long Dir
F6B64
DEUKYX
2-63193-6100
2.2 (B01) Shape Data
(3) Counts [pcs.]
Geben Sie der Elemente der Spezialgruppe vor.
Counts (Elementeanzahl)
Component
F6B65
(4) Pitch [mm]
Geben Sie das Raster der Spezialgruppe vor.
Pitch
Component
F6B66
(5) Dir. [deg]
Geben Sie die Richtung (Winkel) der Spezialgruppe vor.

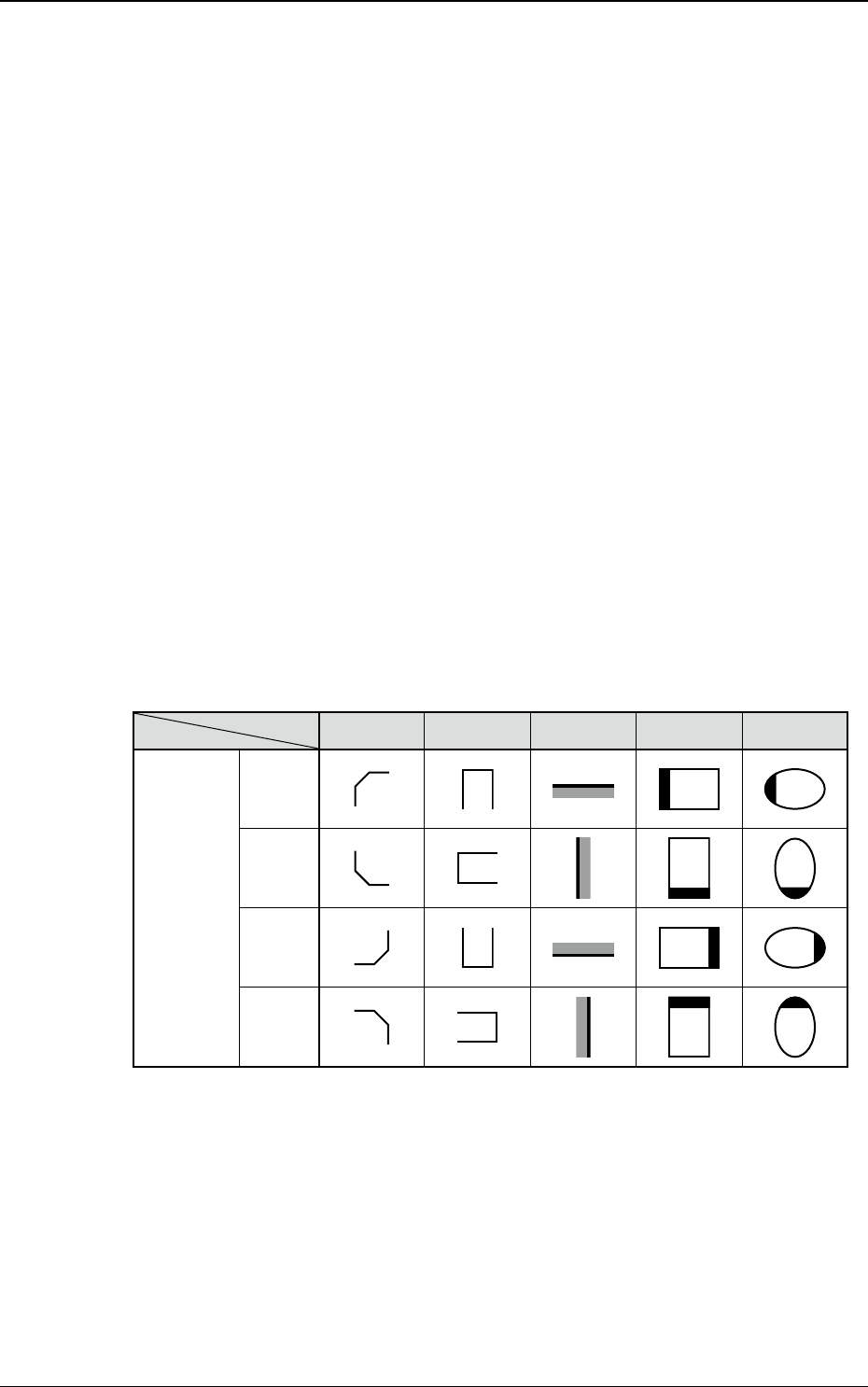

Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
DEUKYX
2-64193-6100
(B01_20) Comp.GraphicData(GrascheBauteildaten)
Mit diesen Daten wird das Bauteil grasch dargestellt.
# of types
:
Legen Sie die Anzahl der Typen im zu erkennenden
Bereich fest.
# of groups
:
Legen Sie die Anzahl der Gruppen im zu erkennenden
Bereich fest.
Type No.
:
Die Typ-Nummer wird im Datenfeld angezeigt.
(1) Shape
Wählen Sie die Form des Bereichs, der erkannt werden soll.
(2) Width [mm]
Geben Sie die Breite des Bereichs, der erkannt werden soll, ein.
(3) Height [mm]
Geben Sie die Höhe des Bereichs, der erkannt werden soll, ein.
(4) Direction
Geben Sie die Richtung des Bereichs, der erkannt werden soll, ein.
Die Bilder für jede Richtung sind wie folgt:
Einstellungen mit Schritten von 1 Grad sind möglich.
L-Form U-Form Edge Rectangle Ellipse
Direction
0°
90°
180°
270°
2.2 (B01) Shape Data
