DEUKYX 2-39 193-6100 2.2 (B01) Shape Data (5) Center Posn (Latl Dir), T op Posn (Long Dir) [mm] Geben Sie in diese Textfelder die Position der Bauteilgruppe ein. Legen Sie die Positionskoordinaten vom Referenzpunkt aus f…
DEUKYX
2-38193-6100
2.2 (B01) Shape Data
(4) Pitch [mm]
Geben Sie das Raster der Anschlüsse für jede Anschlussgruppe ein.
• Component Shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
Benutzersicht der Zufuhrrichtung
Pitch 1
Pitch 2
F6B32
Beispiel:
Spezielle Anwendungen
Pitch
Nicht bedrahtetes Bauteil
Pitch
Electrode
Bauteilunterseitenansicht
F6B33
DEUKYX
2-39193-6100
2.2 (B01) Shape Data

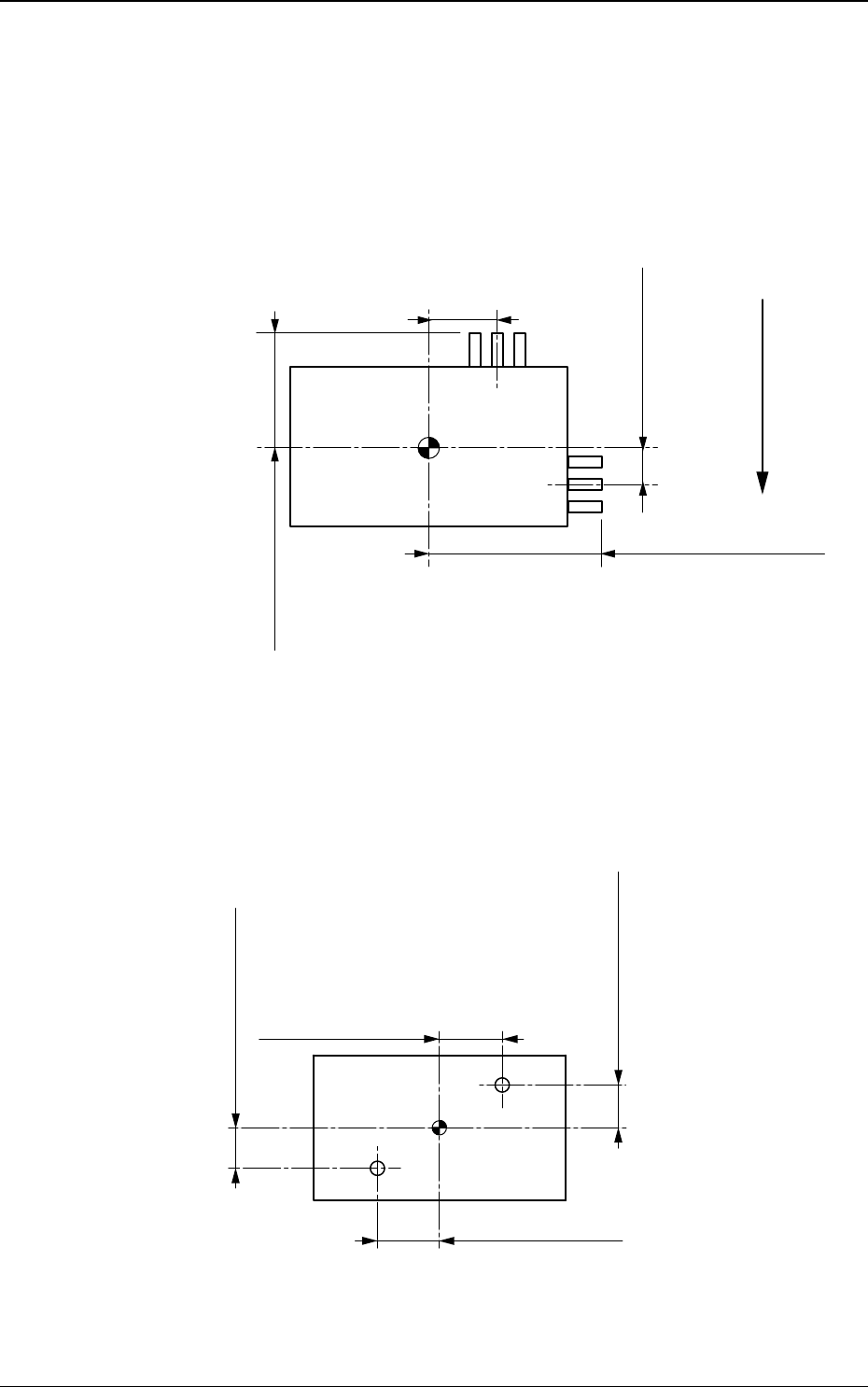

(5) Center Posn (Latl Dir), Top Posn (Long Dir) [mm]
Geben Sie in diese Textfelder die Position der Bauteilgruppe ein.
Legen Sie die Positionskoordinaten vom Referenzpunkt aus fest, auf deren
Grundlage die Daten der Außenlänge angegeben werden.
• Component Shape :
IC (Complex), Connector (Complex),
Other Leaded (Complex)
Center Posn (Latl Dir) 2
Top Posn (Long Dir) 2
Center Posn (Latl Dir) 1
(Mittlere Position
(Waagerechte Richtung) 1)
Top Posn (Long Dir) 1
(Obere Position
(Senkrechte Richtung) 1)
Benutzersicht der Zufuhrrichtung
F6B34
•
Wenn „Electd“ im Textfeld „Type“ für Steckverbinder oder andere
bedrahtete Bauteile und „Round“ oder „Ellipse“ im Textfeld „Shape“
vorgegeben ist, legen Sie den Abstand zwischen der Referenzposition für
die Einstellung der Außenlänge und der Mitte der Anschluss-Gruppe im
Textfeld „Top Posn (Long Dir) [mm]“ fest.
Center Posn (Latl Dir) 2
Top Posn (Long Dir) 1
(Obere Position
(Senkrechte Richtung) 1)
Center Posn (Latl Dir) 1
(Mittlere Position
(Waagerechte Richtung) 1)
Top Posn (Long Dir) 2
F6B35
DEUKYX
2-40193-6100
2.2 (B01) Shape Data

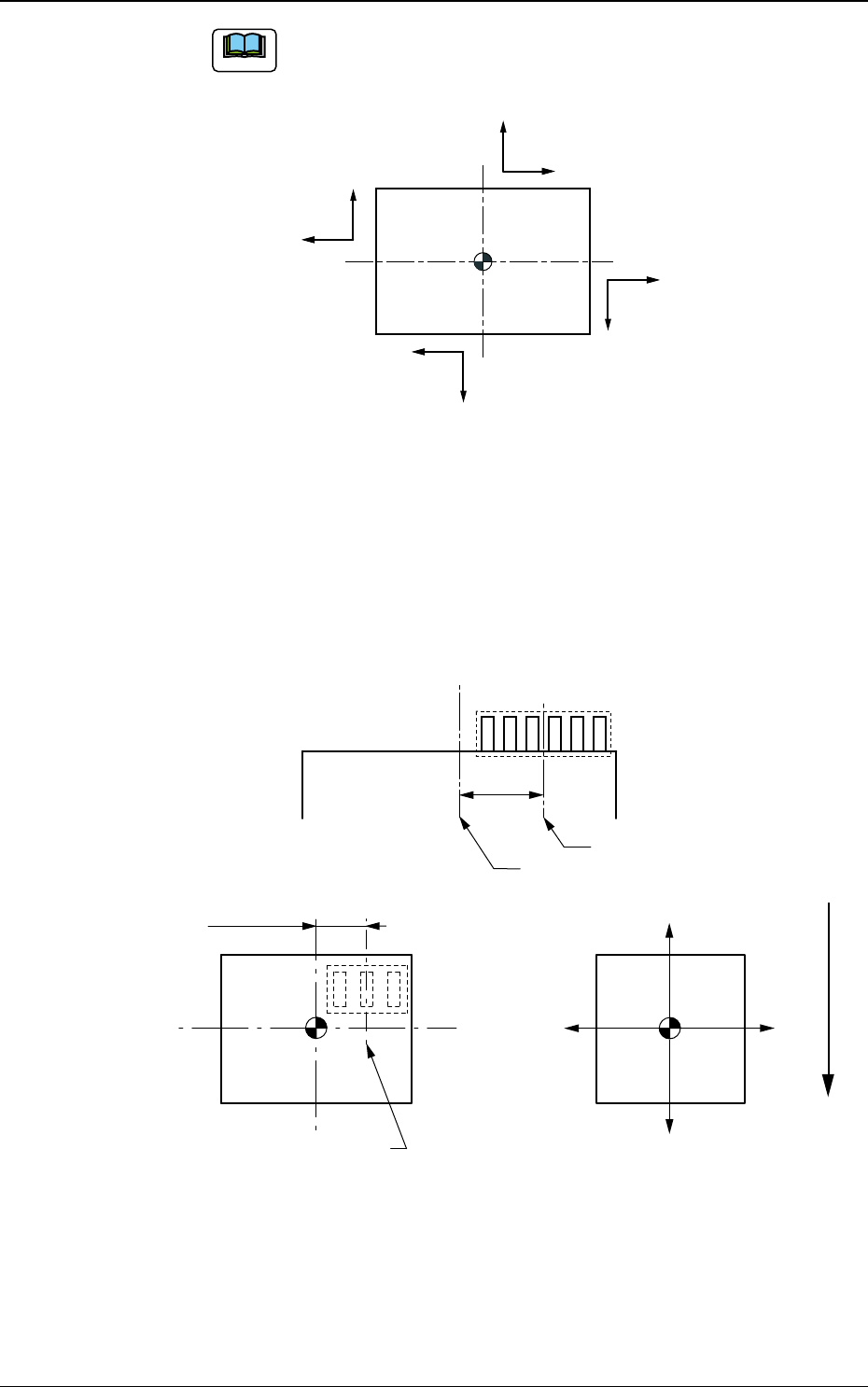

Hinweis
Das Koordinatensystem ist folgendermaßen deniert:
+ Latl Dir
+ Latl Dir (
Waagerechte Richtung)
+ Latl Dir
+ Latl Dir
+ Long Dir
+ Long Dir
+ Long Dir
+ Long Dir (
Senkrechte Richtung
)
F6B36
(6) Group Posn (Latl dir [mm])
Geben Sie den Abstand zwischen dem Mittelpunkt des Gehäuses und der
Anschlussgruppe in das Textfeld ein.
• Component Shape :
IC (Simple), Connector (Simple), und Other
Leaded (Simple)
(+)
(+)
(-)
(-)
Mitte der Anschlussgruppe
Mittel des Gehäuses
Position Latl dir (Waagerechte Richtung)
Mitte der Anschlussgruppe
Benutzersicht der Zufuhrrichtung
F6B37
