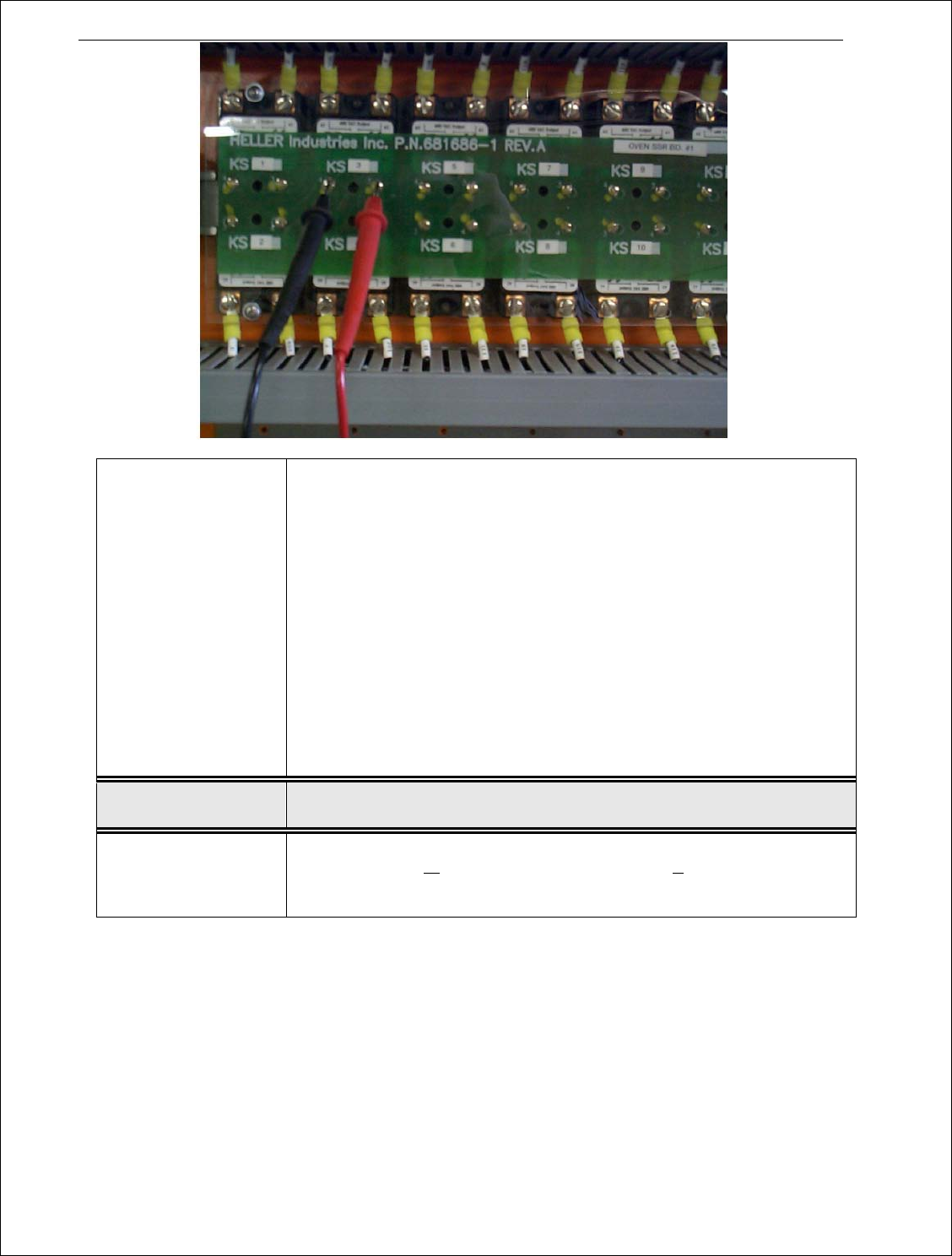

105 图 7 b 、 重新接通电 源并载入 程序 。 设定输 出功率比例为 手动 100 ％。 用电 压计设定直流量程 ，检查未 加热区的固态 继电器上的 输入控制 电 压，其中共通端连接端子 4 （－） ，电压 （ v ） 端连接端子 3 （＋） 。
104
图
5
2、检查确认报警偏差设置至少为 40℃。（出厂设定偏差为 40℃）
3、检查确认控制输出设定为“自动”模式。（软件应自动设定功率输出为
100％）
B、硬件
1、首先确认该区的确没有加热。可能是热电偶短路或者吹风马达烧坏导
致这种情况。要验证这种情况，在回流炉低温时运行 （Wakeup）程
序。（参见“系统软件操作指南”一章）将有问题加热区的设定点改为
50℃。打开回流炉的顶盖，检查该区输出处的加热和吹风马达工作。
如果吹风马达工作正常，而该区无法加热，则执行下述步骤。如果吹
风马达不能正常工作，按“加热区模组无气流”所述排除故障。

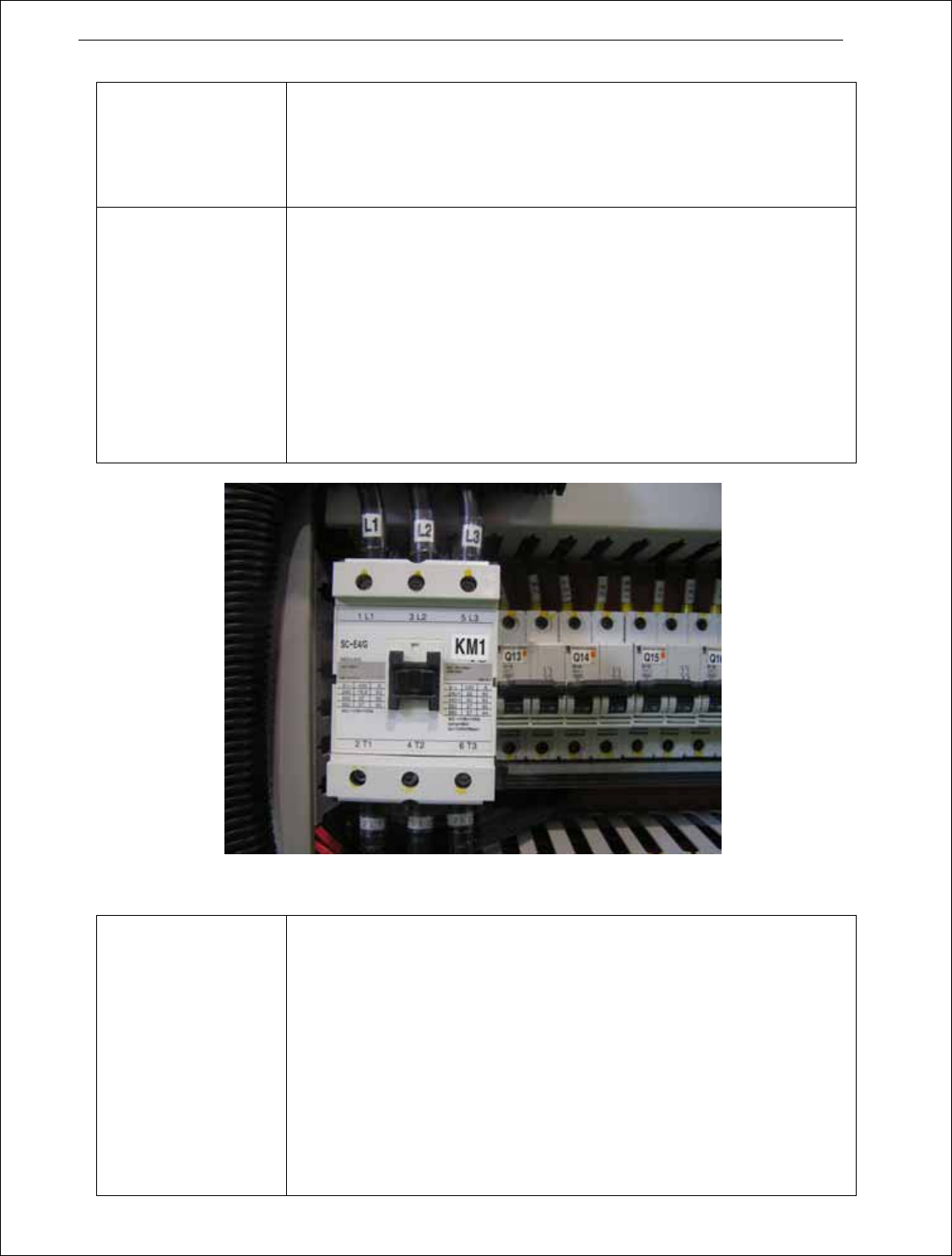

a、检查确认电气面板左侧的加
热接触器已激活。（如果接触器的“可
动铁心”到位表明已激活。它通常在接触器的中心或右侧）（参见
图
6）。
图
6
检查问题加热区的断路器是否断开。必要时进行复位并重新调用

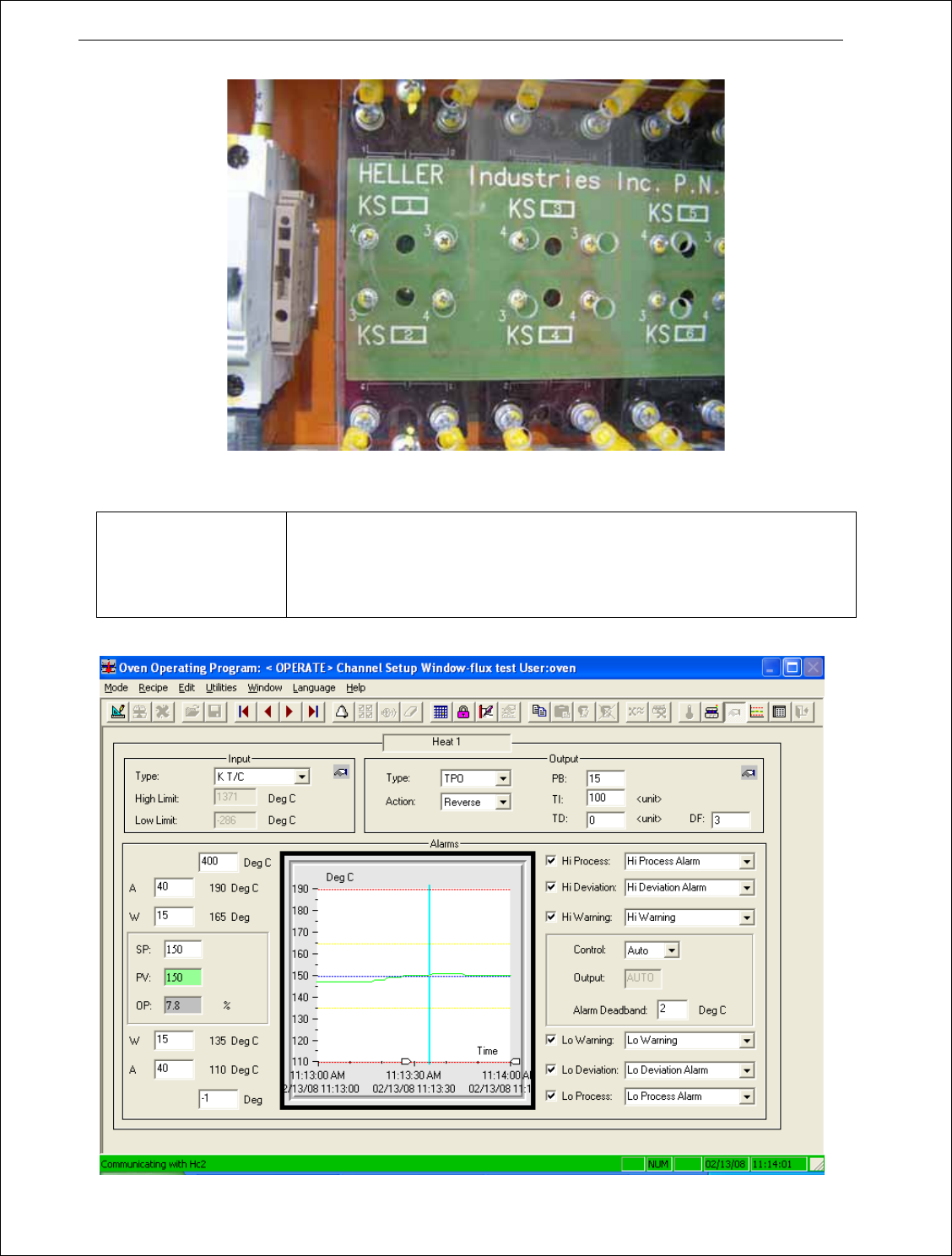

程式。然后应检查加热丝的配线和加热丝。断开主电源，测量有
问题加热区的加热丝线圈【例如：加热区－1（L－R）配线＃1 和
2，等】（参见
图
7）。如果回流炉的输入线路电压为 208 或 240VAC，
线间电阻应约为 9.0 欧姆，如果输入线路电压在 380 到 415VAC
之间，那么线间电阻应约为 28.0 欧姆，如果输入线路电压在 440
到 480VAC 之间，那么线间电阻应约为 36.0 欧姆。
如果读数差异很大，加热丝的配线以及加热丝自身需要检查有无
开路或短路。用电表测试每根加热丝电线（黑线）和加热丝线圈
的连续性。还需在每根电线与接地之间进行测试。这里连续性表
明对地短路，必须加以纠正。
105
图
7
b、重新接通电源并载入程序。设定输出功率比例为手动 100％。用电
压计设定直流量程，检查未加热区的固态继电器上的输入控制电
压，其中共通端连接端子 4（－），电压（v）端连接端子 3
（＋）。
106
如果直流电压读数 4.5 至 5V，固态继电器将接收信号开启该区。
如果没有电压，检查 HC2－X 控制板远程端子和固态继电器板
#
593153-01/02.
之间配线的连续性。如果检查所有配线没有问题，
则可能是控制板故障，应予以更换。
c、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大
于或等于回流炉的输入电压，探针测量端子 1 和 2。如果电压读数
等于回流炉输入电压，固态继电器未导电，应予以更换（
参见“维
护程序”，
）。如果电压计上无读数，则固态继电器工作正常。
2、检查确认有问题加热区的吹风马达工作正常。否则参见
第
X
节
。
另见第
VI
节。
IV
．加热区温度高超过
设定温度或过热
检查：
A、软件
1、从“窗口”（Window）菜单选择“通道设置”（ Channel Setup）。用箭头
键选择出现问题的加热控制区。（加热区典型的报警屏幕如
图
8 所示）
