68
E. 氧气分析仪选项
作为可选件，以上提到的气体采样管可以插入装在回流炉底架内的氧气监控系统中，使得用户可以
持续监控炉内的氧气 PPM 水平。该分析仪在请求注意超标状况时，会激活可选的蜂鸣报警或可视报警。
该可选分析仪的使用手册已包含在本回流炉手册中。请按照说明正确使用、校准和维护该分析仪，
以符合质量保证程序的要求。
F. 自动充氮/待机选项
该选项允许回流炉在预热过程中以 2000SCFH（56 m
3
/小时）的流量自动充氮 10－20 分钟。此后，
流量自动下降至正常工作水平。
对于配有 HC2 控制板的回流炉，其充氮时间间隔已在出厂时预设。要调节充氮时间间隔，参见“系
统软件操作指南”一章中的“系统设置”部分。
回流炉还配有传感器，当炉内没有产品时允许以“氮气待机模式”运转。在该模式下，氮气流量降
低，允许炉内氧气 PPM 水平升高。当电路板进入回流炉时，传感器激活电路，使回流炉恢复充氮氮气
流量和氧气 PPM 水平。要达到正常 PPM 水平需要一定的时间。
对于配有 HC2 控制板的回流炉：回流炉进入待机的时间间隔已在出厂时预设。参见“系统软件操作
指南”一章中的“系统设置”部分。
对于配有闭环氧气分析仪的回流炉，氧气分析仪可通过 DDE（动态数据交换）应用程序与回流炉操
作程序之间进行连接而实现自动充氮/待机的功能。通过该选项设置，回流炉操作程序将正确的 PPM 水
平传递至氧气分析仪。

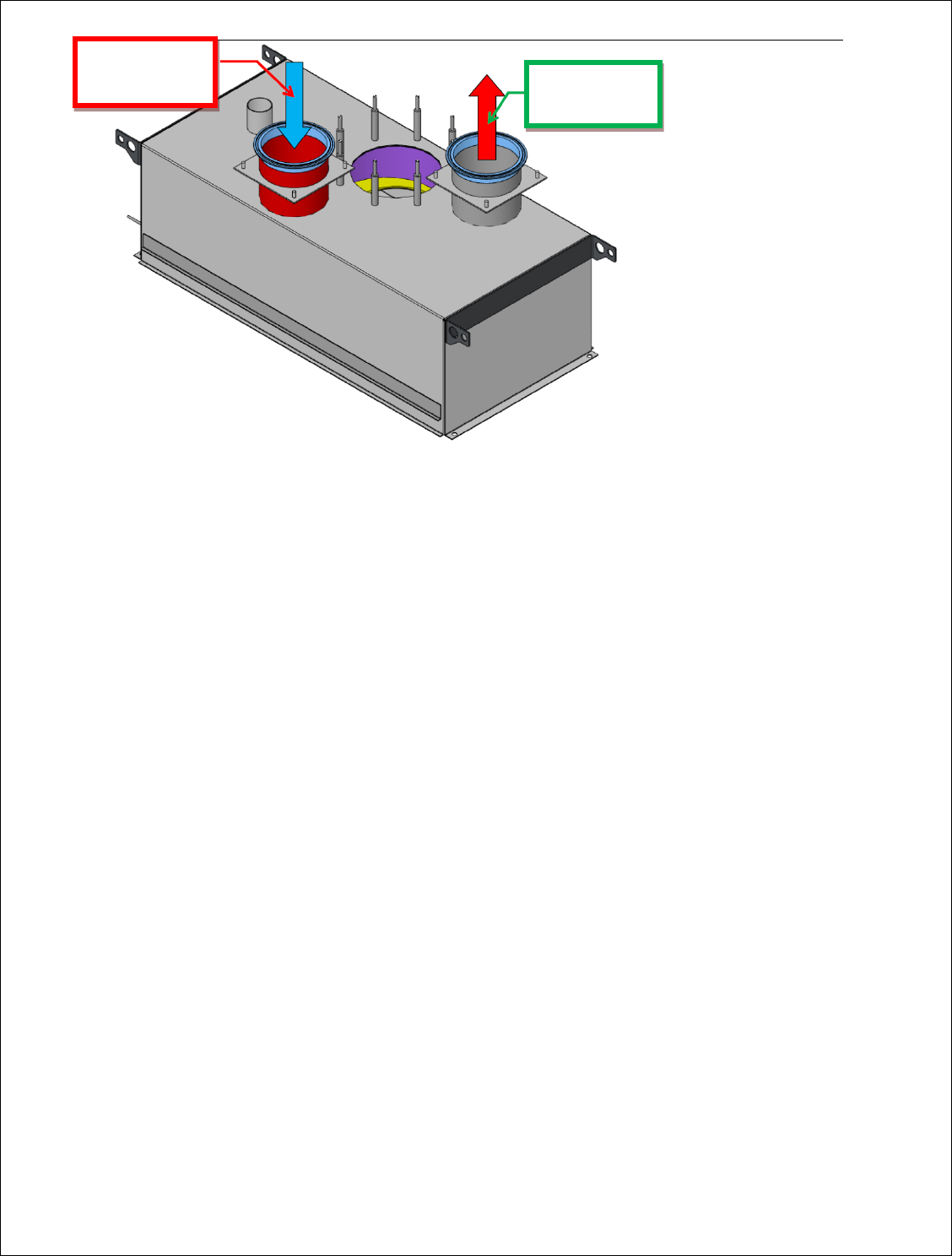

冷却空气进入
冷却模块
高温空气抽
离冷却模块
69
设置和操作
1． 进入“Oven System Set-up Wizard”
2.选择“Nitrogen Option” 和“Auto Purge/Standby”
3.设置“Purge time 20 分 钟 ，“ Normal Time” 15 分钟。
4．加载加热程式，机器要充氮 20 分钟。
5．一旦完成，机器要运行“Normal” 模式。这时，调节标准流量阀获得要求的流量，氧分析仪
要检验 PPM。
6．如果进口传感器不被挡 15 分钟，没有产品在运行，机器要进入“STANDBY”。调节低流量
阀获的 500SCFH 来保持最低的氮气损耗。
7．当在“Stand by”,如果产品运行，机器要充氮设定时间一半，10 分钟时间。
8．在产品已经运行 10 分钟，机器要再传入“Normal “ 模式。
9．“ Purge”, “Normal”, “Standby”要根据产量变化而连续变化。
10．每月定期检验氧气浓度。如果流量和产品板尺寸没变，而 PPM 却变高， 需确认氮气的质
量和压力是否变化和抽风是否改变。
70
G. 氮气开关选项
机器配有关闭和打开氮气主回路功能。如果是手动控制，控制开关按钮位于主流量表附近（看图 3）；
如果是计算机控制，控制开关图标在 HELLER 操作软件主显示屏上。用鼠标点击图标来控制氮气主回
路。
主流量计 取样端口（可选）
氮气开关（可选）
控制旋钮
图
3
在 COOLDOWN 模式被激活以后，机器要关闭氮气主回路。有些回流炉配有氮气罩壳互锁开关，如
果罩壳打开，氮气流将关闭。
H. 氮气安全
虽然氮气完全属于惰性物质，没有爆炸的危险，它能够降低氧气的浓度。仍应采取一些简单的防
范措施。必须维持系统工作所在区域的正常通风，以保证空气中的氧气含量始终处于安全水平。应在回
流炉区域创造良好的通风系统，排出过量的满含氮气的空气，取而代之以正常的气氛。如果回流炉安装
在较小的封闭空间内，特别推荐安装室内氧气监控系统。这些系统可从Beckman仪器公司、Delta F公司、
Illinois仪器公司和Teledyne公司购买。
I. 吹风马达速度控制选项
该选项能配置后，可以改变加热模块中的吹风马达的速度。如果是计算机控制速度选项，从主控制
屏“编辑”菜单选择“加热区吹风马达”，按照需要选择低速、中速或高速。吹风马达的速度参数设置
是每个程序的一部分。如果是手动控制速度选项，可以通过调整位于电气面板上的旋钮来改变速度。由
于旋钮上的刻度盘没有按照实际的吹风马达输出进行校准，必须通过实验来确定正确的设定值。
