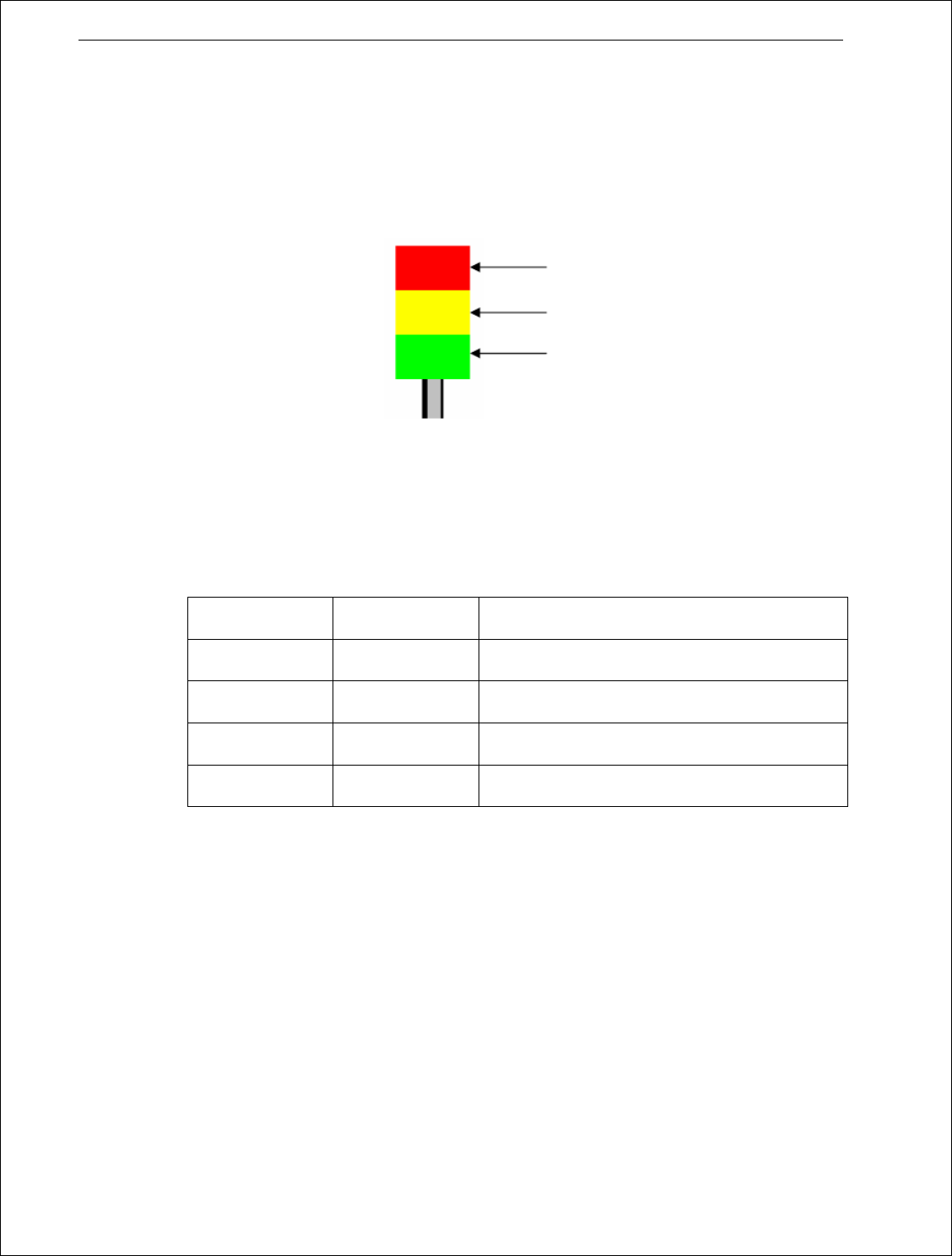

II．10．多层状态灯塔
Heller 回流炉系统装有多层灯塔（
图
11
－
1），始终显示当前的操作状态。
表 11－3 说明了多层状态灯塔的含义。
红色
黄色
绿色
图
11
－
1
回流炉多层状态灯塔
表
11
－
3
多层状态灯塔
警示灯颜色
系统状态
原因
红灯闪烁
报警 系统报警。参见“故障排除”一章来恢复。
绿灯
正常 系统预备处理材料。
黄灯闪烁
警告或新的工作 系统警告、落板、过板拥堵或者启动新制程。
黄灯持续
警告
回流炉电脑主机与主控制板
HC2
之间通讯丢失
II.10.1. 蜂鸣报警
该选项在于当系统进入报警模式或出现落板时发出声音信号。只要灯塔上的红灯点亮，该信号就会
被激活。出现报警时，灯塔点亮红灯，蜂鸣报警发出声音信号，回流炉载入冷却工作。
操作人员确认蜂鸣报警即可使之不发声。参见“系统软件操作指南”一章。
II．11．系统锁定
在维护和修理任务过程中，按以下步骤锁定和标定系统电源，以防范造成人身伤害。以下设备关闭
程序如下：
10
1．在开始维护，服务和故障排除操作前，通知相关人员。
2．执行“冷却”程序。
a. 点击主控工具栏中的“冷却”程序或从菜单栏中选择“模式（Mode）” ,然后从下拉菜单中选
择 “冷却” 程序
b. 当每个加热区的温度都低于预设值（出厂设置为 95° C），风机和传输马达都会停止工作。（打
开炉膛会 使设备快速冷却，但是要注意热风吹出）
3．继续关闭程序，点击主控工具栏中的退出（Exit）图标或从菜单栏中选择“模式（Mode）” , 然后从
下拉菜单中选择 “关闭+退 出 ”（ Shutdown+Exit）。这样会关闭 Heller 操作软件，返回到桌面。
4．在断开炉子电源前，用户可以从桌面关闭电脑
5．把主电源旋转开关转至断开位置（O）以断开电源
a. 如有备用电源，也会被断开。在关闭时，备用电源会响一下。
6．断开工厂回流炉主电源设备的三相电路断路器。
7．在设备锁定/标定站领取门锁和标牌。
8．锁定并标示如下断开的电源
a. 工厂设备的三相电路断路器
b. 主电源开关
9．在 X1（主）接线盒检查交流电源。用伏特表测量 L1- L2, L1- L3, L2-L3 间的交流电压。测量结果应
该为 0。
10．执行必要的维护、修理以及故障排除任务。
II．12．恢复系统
按以下步骤恢复系统工作
1．确认所有炉门、面板以及护罩到位。
2．当设备安全运行时，从所有的锁定装置上取下所有的警示牌。
3．接通主电源设备的电路断路器。
4．把主电源旋转开关转至接通位置（I）以接通电源
5：按下蓝色按钮，复位紧急停止按钮
6．以下开机程序，推荐参考“操作系统软件指南”，“A”节。
