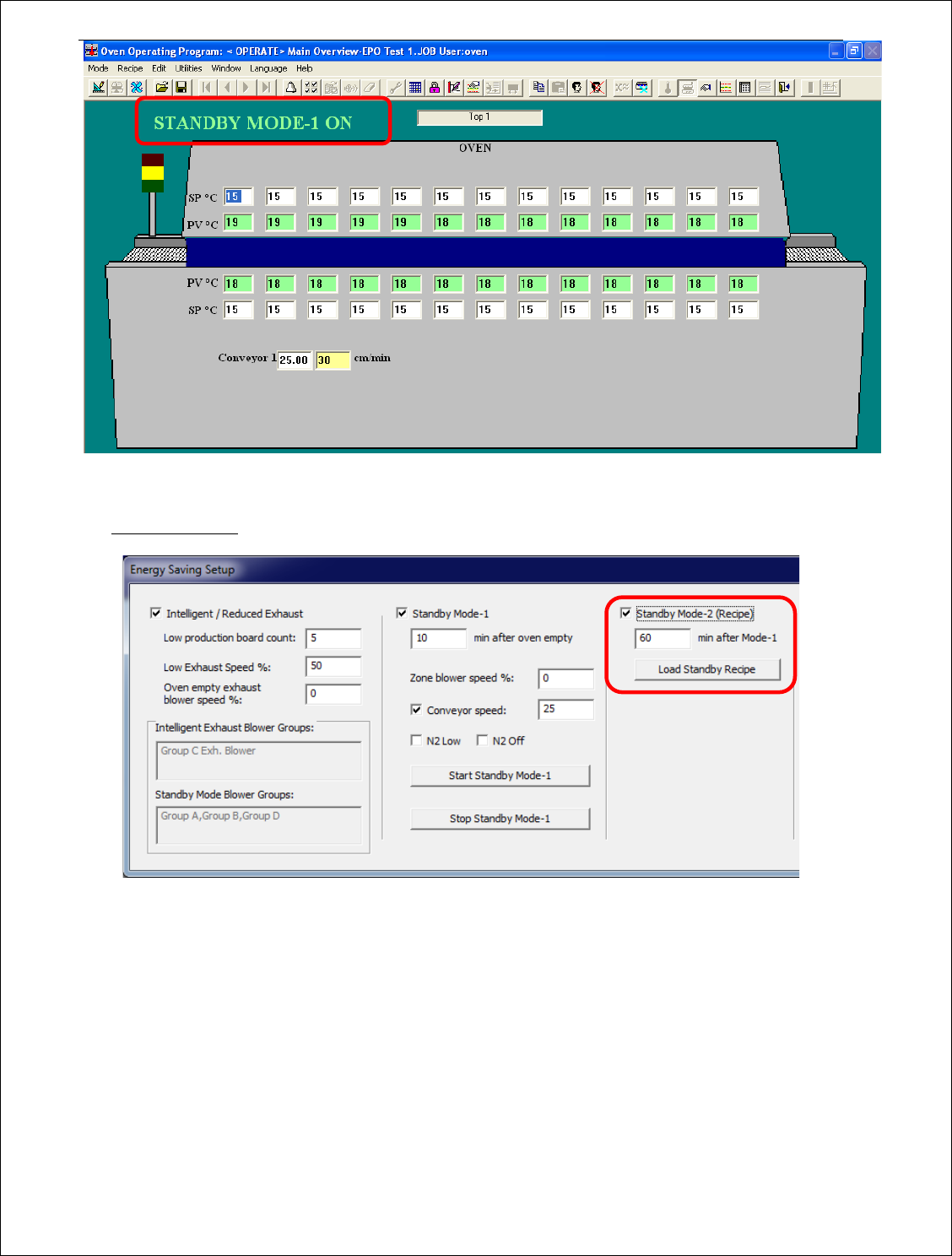

图 11
3) 待机模式-2 选项:
图 12
• 选择“Standby Mode-2”后，在“Standby Mode-1”快结束的时候，“Standby Mode-2”
计时器开始倒计时，当计时器设定的时间到达后加载待机程序。（图 12 中 60 分钟为默认
时间）
在 Standby Mode-2 倒计时过程中，如果回流炉进口端传感器或者上游传感器探测到 PCB，
回流炉会马上切换到 正常生产工作模式。
• 请确保待机程序的参数设置满足需求。为了实现低能耗，设置待机程序加热区温度参数低于
生产模式的温度参数，马达也要求低速运转。
• “Standby Mode-2”可在计时器设定时间到达之前通过点击“Load Standby Recipe”按钮
再点击“Apply”按钮的方式强制执行。
77
• Standby Mode-2 或者 Standby Recipe 执行过程中，回流炉将会一直保持黄灯信号，并且
不接收 PCB。
图 13
• 在待机模式运行时，如果上游传感器接收到 PCB 的信息，回流炉操作程序会马上弹出一个
信息提醒用户手动加载相应的生产程序。
图 14
4) 冷却程序选项:
图 15
• Standby Mode-2 开启后，冷却程序计时器开始倒计时，当计时器设定的倒计时结束时自动
加载冷却程序（图 15 中设定的默认值为 120 分钟）
• 冷却程序中，所有吹风马达全速运转
78
• 当冷却程序倒计时到期后，回流炉加载冷却程序并且显示“进入节能冷却模式”信息
图 16
• 在冷却模式运行时，如果上游传感器接收到 PCB 的信息，回流炉操作程序会马上弹出一个
信息提醒用户手动加载相应的生产程序。
图 17
II．报警和警告选项与操作
A. 灯塔输出
操作界面上的工艺状态框将显示系统状态。可能的状态信息和适用于标准灯塔相应的灯塔输出如
表
1
所示。可选的灯塔配置如
表
2 所示。
灯塔对回流炉的状态进行可视指示。下表列出了标准灯塔配置中的情况和相应颜色。
状态
颜色
原因
报警
红色闪烁
报警情况
黄色持续 回流炉控制电脑与主控板 HC2 通讯丢失
警告 黄色闪烁 报警、落板、备板
正常 绿色 准备完毕
新的工作 黄色闪烁 工作开始
表
1
在“回流炉设置向导”中，如果选中“长亮灯塔”选项，则红色和黄色灯将稳定不闪烁。
下表列出了可选灯塔配置（LTO）中的情况和相应的灯塔颜色。通过“回流炉设置向导”中的其它
选项激活。
状态
颜色
原因
正常 无灯或绿色灯 准备完毕
新的程式 绿色闪烁 新的程式运行
报警
红色闪烁
报警、落板、堆板
