22
Windows 软件操作指南
本章将概述回流炉的工作软件程序在 Windows XP/Windows VIST/Windows 7 环境中的操作。该程序
通用于所有型号的回流炉；主操作界面是此型号回流炉的图形表示。根据回流炉的不同配置，可以显示
许多不同的参数和控制器。为简化起见，本手册中仅显示 1912 型回流炉。仅适用于特定型号回流炉的信
息将特别指出。当该操作软件处于运行状态时，用户按下 F1 功能键，或从帮助（H
elp）菜单中选择主题，
均可以获得附加的帮助。
警告：在预先咨询 Heller Industries 公司或授权代表处之前，不要修改超出本手册说明范围的任何软
件设置。否则会引起不可预知的回流炉操作，或导致危险情况。
本手册不能用作 Windows XP/Windows VIST/Windows 7 操作系统的培训材料。我们认为用户已熟悉
Windows 操作环境的基础知识，例如鼠标操作、工具栏以及菜单。如果用户需要更多信息，请参考 Windows
系统文件。
A. 启动程序
开启计算机。回流炉操作程序将自动启动。如果没有自动启动，双击桌面上如
图
1 所示的回流炉操
作程序图标。
回流炉操作程序
图
1
屏幕将提示输入用户名和密码：如
图
2 所示。默认用户名为“oven”（回流炉），密码为“oven”（ 回
流炉）。该默认用户设置为管理员级别，可以访问所用功能。如需更多用户和不同的用户访问级别，
参
见第 E 节“设置用户安全级别”。输入用户名和密码，然后按回车键或点击 OK。
图
2
在载入程序之前，将提示用户确认回流炉内是空的。选择“是”，将提示用户输入要运行的程序（参
见
图
3）。双击对话框中的程序名；或点击程序名后按回车键或点击打开；或在文件名对话框中输入程序
名，然后按回车键或点击打开。

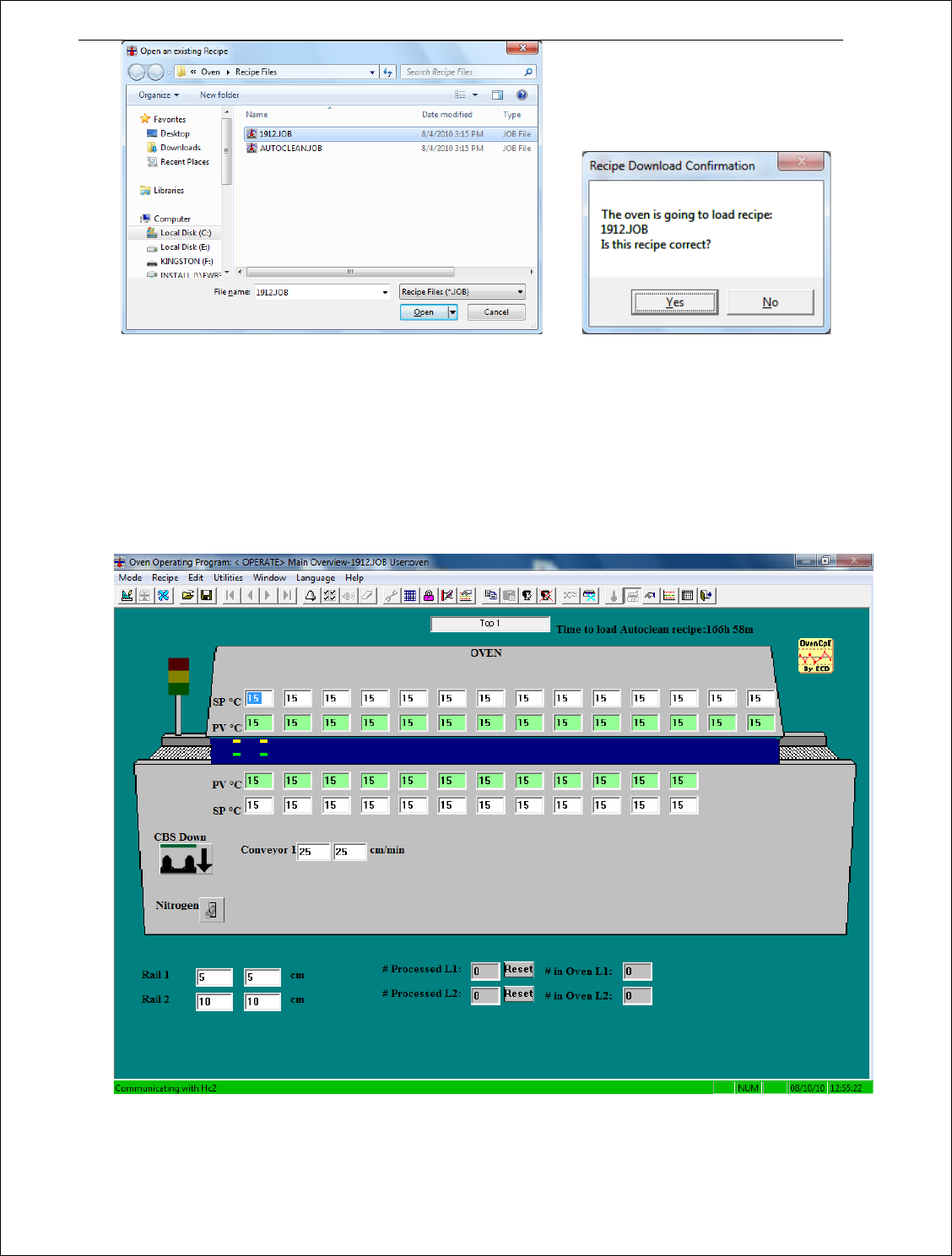

23
图
3
将提示用户确认程序，选择“是”，软件将运行所选程序，并通过主操作界面监视回流炉参数。
B. 主操作界面
主操作界面是 Heller 回流炉的图形表示。根据回流炉的不同配置，可以显示许多不同的参数和控制
板。这是程序的中心屏幕/视图，将在登录并载入程序后出现。主操作界面也用作程序编辑器（参见
图
4）。
对于 HC2 控制板，图 4 屏幕显示“与 Hc2 通讯”信息的绿色栏。
图
4
24
上图仅为示例,根据每个回流炉的选项不同，操作界面上的信息、参数和控制器将不同。
1.）每个加热区的温度控制将显示设定点（SP）和实际温度值（PV）。点击温度区（SP）文本框，
然后键入新的设定值，可以对设定点进行修改。用户可在操作（O
perate）模式中编辑设定点。
在操作（O
perate）模式中持续监控和更新实际值（PV）。
2.）屏幕顶部的说明框显示当前选择的区域。
3.）可以修改输送带的速度：点击输送带（SP）文本框，并键入速度值（单位：距离/时 间 ）。
4.）指示灯动画跟踪回流炉的状态。红灯表示回流炉当前处于报警状态。黄灯表示报警状态或者回
流炉处于启动序列。绿灯表示回流炉处于就绪状态，可以接受电路板。
5.）点击（SP）文本框，键入新的宽度值（单位：长度），可以修改导轨宽度（仅适用于计算机控
制的可调节系统）。实际位置显示于（PV）文本框中。
6.）输入 0 至 100％的数字，可以调节冷却风机的速度（如果已配备）。对于 smart fan 控制冷却区风
机设为 65%至 100%之间，对于变频器控制冷却区风机速度设为 0-100%。
7.）当电路板经过进板传感器时，显示其动画，以实现在回流炉中的板跟踪监控（如果已配备）。
8.）通过点击操作界面上标有“氮气”字样的触发开关，可以打开或关闭回流炉的氮气供应。
9.）落板选项将允许检测在回流工艺过程中，电路板是否会从输送机构上坠落，并发出警告信号，
这样操作人员可以采取纠正措施。
10.） 在载入特定程序后，板计数选项允许计算机显示回流炉处理的电路板数量的计数。当电路板进
入回流炉时，激活入口处传感器，计数一块板“进入”。当板离开回流炉时，激活回流炉出口处
传感器，计数一块板“已处理”。该功能可以用于统计已处理的板数量。
11.） “中心板支撑升降”按钮将允许 CBS（中心板支撑）的垂直运动（如果已配备）。
12.） 计算机控制轨道选项（如果已配备）将允许轨道的水平调节，只要输入所需轨道宽度距离值即
可。
C. 选择屏幕和功能
主工具栏（参见
图
5）显示了用于不同屏幕和功能按钮的图标。通过点击图标，可以显示相应的屏幕
或激活相应的功能按钮。将鼠标箭头放在图标上面，不要点击鼠标按钮，将显示所选图标的功能说明。
图
5
点击菜单栏时，将显示下拉式菜单以及图标和对应的功能（参见
图
6A
至
6G）。
图
6A
图
6B
图
6C
