115
VIII
．
低氮气压力
检查：
A、压力开关
1、检查氮气主输入口附近的压力开关的设置。注意：以大流量充氮回
流炉时，输入压力可能降低。压力开关的设置必须将此考虑在内。
2、检查确认设备的氮气主气源开启，并以正确的压力和流量工作。
IX
．氧气
PPM
水平不稳
定或过高
检查：
确认回流炉顶盖完全关闭，助焊剂收集箱到位并牢固锁定。
氧气 PPM 读数不稳定的原因可能是以下一个或多个因素造成的：
a） 进口氮气压力过低（最低 1000PSI 或 6.89 bar）。
b） 回流炉中的氮气管道系统可能损坏，需要更换氮气软管。
c） 流量不足，需要调节流量计。
X.“
低排风
”
警告
/
报
警
检查:
警告信息: “排风能力不足，回流炉准备进入冷却程序”
报警信息: “低排风报警”
核实工厂排风系统具备足够的吸力。
验证排风开关的高低压管道正确连接并且牢固
在最初的工厂安装阶段，排风开关必需按照工厂排风能力进行正确的设
定。调节定位螺钉以匹配排风开关触发点的临界值。
XI. 加热区气流减小
检查:
A. 低电压
B. 次级电源
C. 马达
检查主电源.
故障排除指南，
I.A
部分
故障排除指南，
I.B
部分
如果马达处有电源，但是不能转动，请更换马达 (
参考维修指南
)
XII
．吹风马达噪音过大
检查：
如果在吹风马达上施加压力时，噪音会消失或产生变化，说明吹风马达
安装不正确。必须拧松吹风马达的安装螺栓，重新对准加以校正。
116
XIII．电路板冷却不充分
检查：
A
、空气回流炉
1、在空气冷却回流炉中，检查确认有足够的排气管连接至冷却模块的
排气口。（
参见设备安装部分
）
2、检查温度曲线（加热区设定和传送装置速度 ）。
3、检查吹风马达速度控制的设定点。
B
、采用
Gen 5
助焊剂
分离系统的空气回流
炉。
1、在采用 Gen 5 助焊剂系统的空气冷却回流炉中，检查确认有足够的排
气管连接至冷却模块的排气口。（
参见设备安装部分
）。
2、检查确认助焊剂收集箱正确放置在冷凝基座单元上，而且两个微型
开关已激活。如果开关未激活，助焊剂排气吹风马达将不会起动。
3、检查板形标准（加热区设定点和传送装置速度 ）。
4、检查吹风马达速度控制的设定点。
C
、氮气回流炉
G5.X
的助焊剂收集系
统
助焊剂收集冷却筒
（
COOL PIPE
）
1、在氮气回流炉中，检查确认有气体从助焊剂收集箱中返回。如果在
冷却区装有水冷选项，同时还须确认冷却水是否循环。
2、检查温度曲线（加热区设定和传送装置速度 ）。
3、检查吹风马达速度控制的设定点。
4、对于 Gen－5 助焊剂系统，检查确认助焊剂收集箱正确放置在冷凝基
座单元上，而且两个微型开关已激活。如果开关未激活，助焊剂排
气吹风马达将不会起动。
5、如果装有 Gen－5 助焊剂系统，检查确认助焊剂收集箱的冷却吹风马
达正常工作。
6、 对于助焊剂收集冷却筒（COOL PIPE）系统，检查抽风马达运行、
热气管路连接和水路循环及水温的正常。
XIV
．软 件 无法运行或死
机
检查：
注意：检查确认您的 Windows 系统资源和设置足够用以运行您的程序。
（另
见
II.B
部分
）
1、 重新启动计算机，看是否问题仍然存在。
2、 如果重新启动计算机不能解决问题，则重新安装软件。
3、 关闭 KIC 等其它运行中的软件，看是否有影响。
4、 如果问题仍然存在，
联系工厂维修
。
117
XV
．传送装置不工作
检查：
A、按下了紧急停止按
钮
B、设定点
检查确认没有按下紧急停止按钮。如果装有蓝色的紧急停止复位按钮，
需确认已经按下。
1、检查确认传送装置速度设定点未设定为零。（
见主操作界面
）

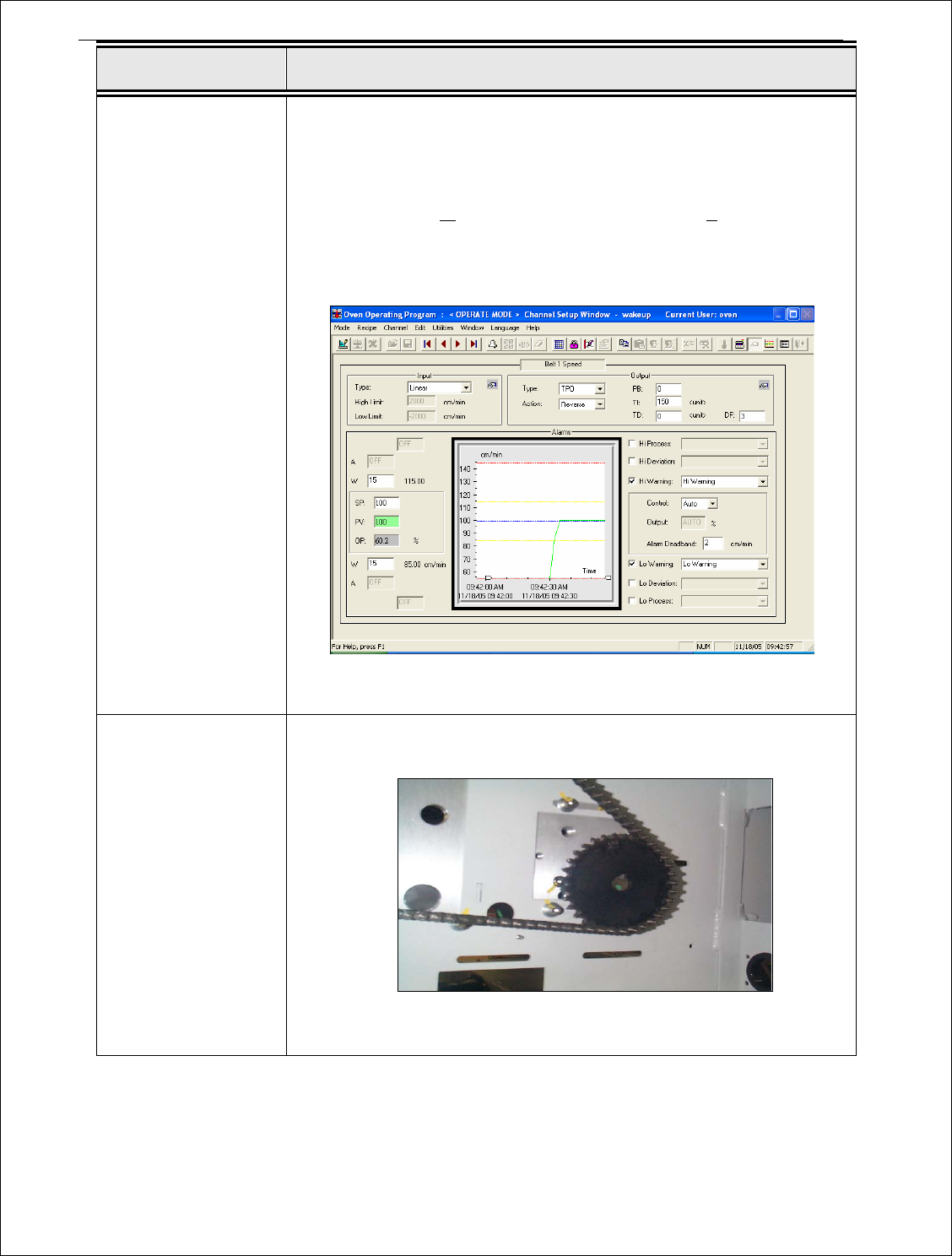

2、从“窗口”（Window）菜单上选择“通道设置”（ Channel Setup）， 并
选择“带 1
速度控制区”。检查确认该控制区的控制设置为“自动”
模式，输出比例不为零。（参见
图
14）
图
14
C、传动马达
1、在回流炉出口端的输送带罩壳后部，查看输送带驱动传动马达的输
出轴。如果在旋转，继续步骤 D。
2、断开传动马达的电源线，检查传动马达引入线之间的直流电压。如
果为零，继续步骤 E。
