591968 Heller Chinese Manual Rev-C.pdf - 第41页
36 图 28 g 、 打印程序（ P rint Recipe ）将在已连接 的打印机上打 印已有程序。点击菜 单栏“工具” ，然后选择 “打印 程序 ”。 选 择 程序 文件， 点击 “ 打开” 或按回车 键。 选择菜单工具 栏的 “打 印” 图标。 （注 意：用户不能在操作模 式打印当前打 开的 程序 。） h 、 打印日志（ Print J our na l ） 将打印回流炉发生 的所有事件 。 点击菜单栏 “工具” ， 然后选择…
35
图
26

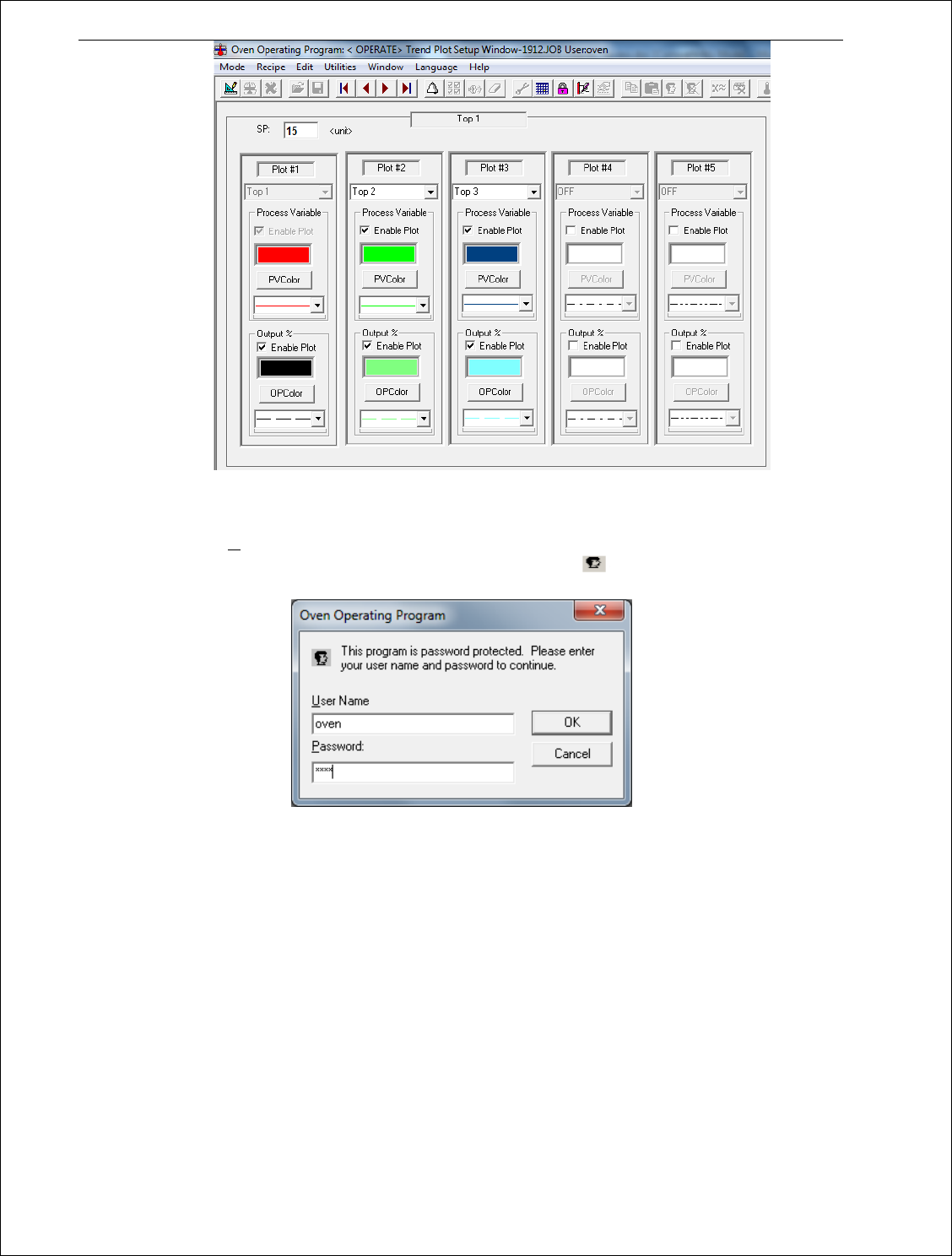

e、 登录（Log O
n）显示新用户登录屏幕，允许切换至不同的用户名和密码。该用户将可以访问其
用户级别指定的可用功能。点击主工具栏上的“登录”图标 ；或从菜单栏点击“工具”，然
后选择“登录”（参见
图
27）。
图
27

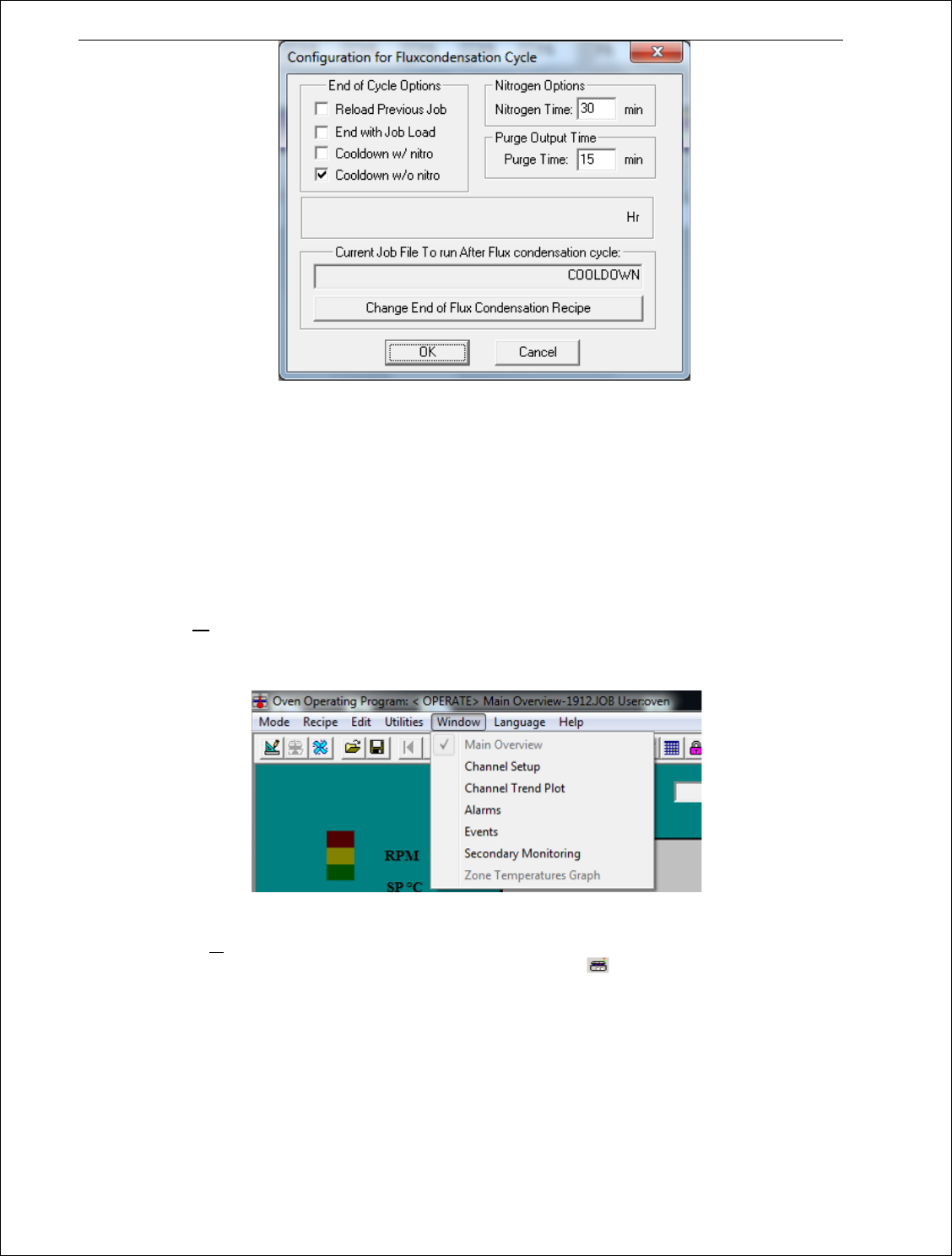

f、 如果从设置系统选择助焊剂冷凝选项，助焊剂冷凝（Flux condensation）允许在助焊剂冷凝循环
设置结束后进行配置。
36
图
28
g、 打印程序（Print Recipe）将在已连接的打印机上打印已有程序。点击菜单栏“工具”，然后选择
“打印程序”。 选 择 程序文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注
意：用户不能在操作模式打印当前打开的程序。）
h、 打印日志（Print Journal）将打印回流炉发生的所有事件。点击菜单栏“工具”，然后选择“打印
日志”。选择日志文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注意：
用户不能打印当前打开的日志。）
5. 窗口（Window）
图
29

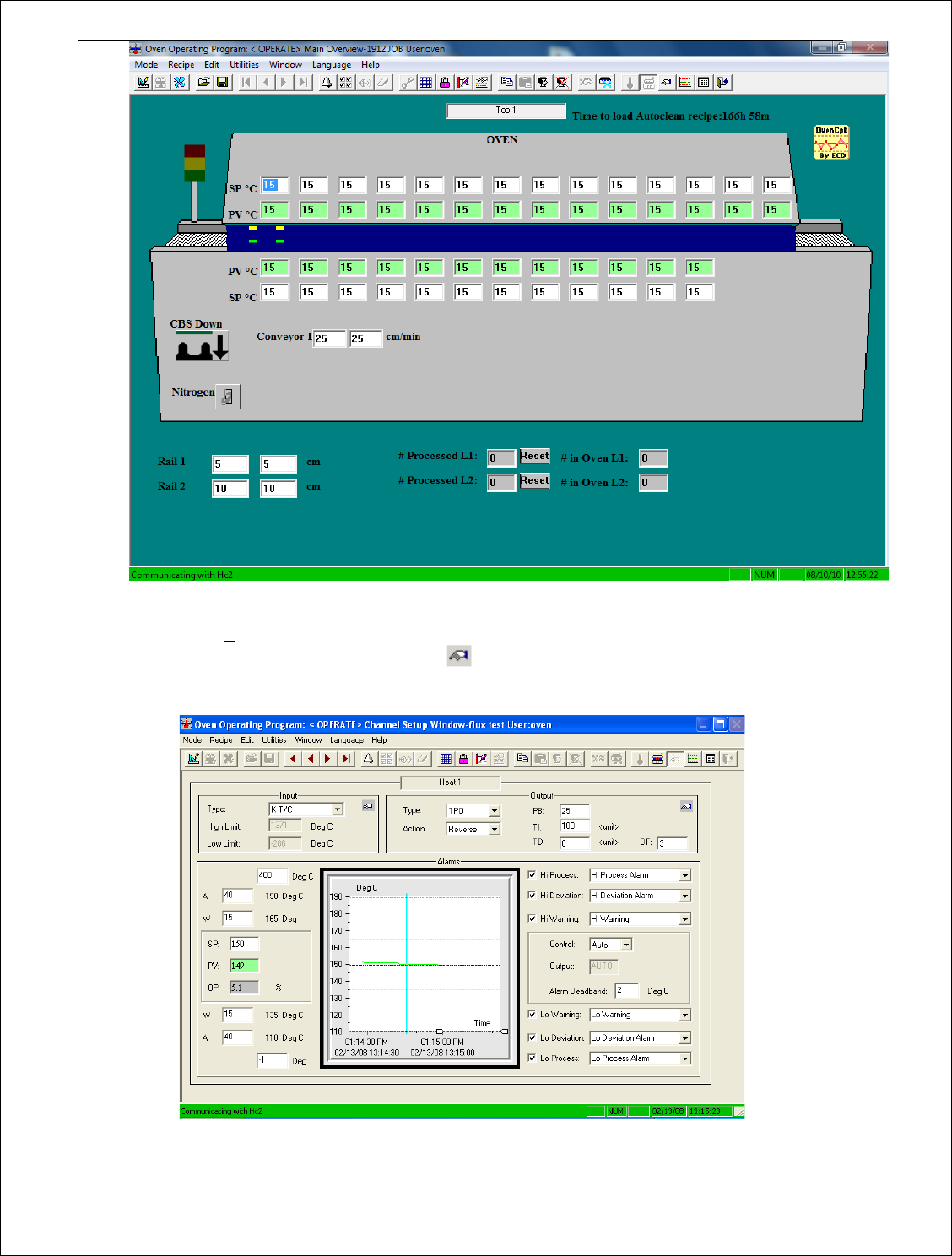

a、 主总览（Main Overview）屏幕显示回流炉的图形表示，通常在左侧显示，而且可以从任何其它
屏幕返回至该屏幕。点击主工具栏上的“主操作界面”图标 ；或从菜单栏点击“窗口”，然
后选择“主操作界面”（ 参 见
图
30）。
37
图
30
b、 通道设置（C
hannel Setup）屏幕显示各个控制区的所有数据。还允许用户输入控制和报警设置参
数。点击主工具栏上的“通道设置”图标 ；或从菜单栏点击“窗口”，然后选择“通道设置”
（参见
图
31）。
图
31
